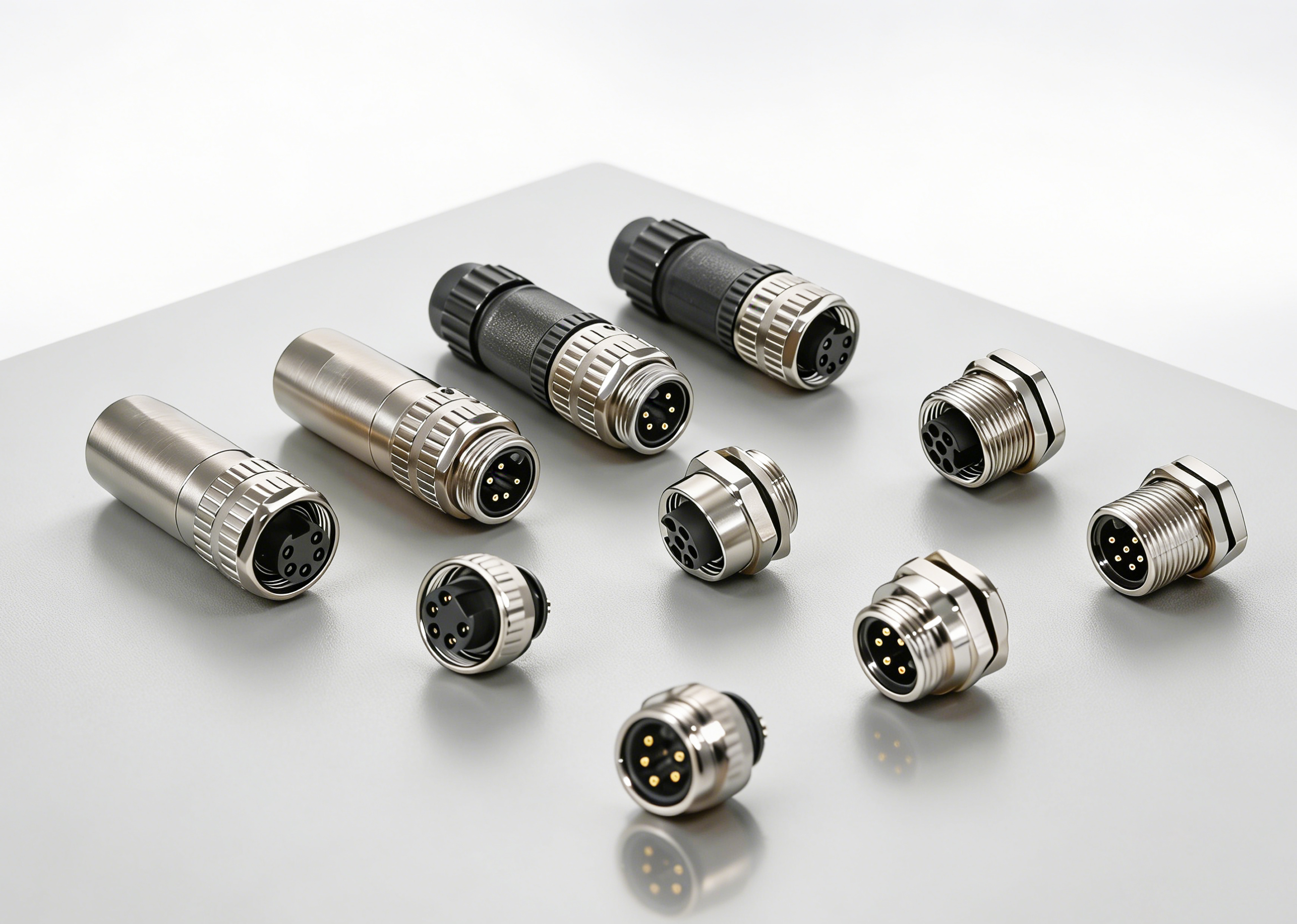

7/8连接器

奥普斯康 7/8 圆形连接器是专为工业严苛场景打造的高性能连接器件，采用紧凑坚固的圆柱形结构，具备IP67 防水防尘、抗振动、耐高低温特性，可稳定适配工业自动化、轨道交通、新能源、医疗设备等复杂恶劣环境。产品插拔便捷、抗干扰性强、密封性能优异，高效保障信号与电力稳定传输，通过 CE、FCC 国际权威认证，符合行业严苛标准。依托品牌 13 年连接器研发制造经验，该系列支持定制化开发，可快速响应设备集成需求，搭配一站式技术支持与快速交付服务，是工业控制系统、传感器连接、电力传输等场景的可靠连接之选。

高等防护与耐候性

防护等级达IP67，可完全阻挡粉尘侵入并耐受 1 米水深短时浸泡；工作温度覆盖 -40℃至 + 85℃，能适应户外低温、车间高温潮湿、车载颠簸等极端工况，耐油、抗紫外线特性进一步拓展在工业自动化、工程机械、新能源汽车等场景的应用边界。

稳定的电气传输能力

采用镀金或镀锡铜合金触点，接触电阻 ≤10mΩ，绝缘电阻 ≥100MΩ，有效降低信号与功率传输衰减；带屏蔽型号通过 360° 金属屏蔽结构抵御 EMI/RFI 干扰，保障传感器、执行器等设备的微弱信号与大功率电流传输精准稳定，额定电流最高可达 13A，满足工业级高负载需求。

耐用的机械结构

采用7/8"-16UN 螺纹锁紧设计，插拔寿命可达 ≥500 次，耐振动性能符合 EN61373 2 级标准，部分型号可满足更高等级抗冲击要求，在高频振动的自动化产线、车载移动设备中连接稳固不松动，有效避免因接触不良导致的设备停机。

轻量化抗腐材质

外壳可选镀镍黄铜（高强度抗腐蚀）或复合工程塑料（轻量化绝缘），触点镀金版本抗氧化性优异，配合橡胶或硅橡胶密封垫圈，延长产品在盐雾、油污、潮湿等恶劣环境中的使用寿命，同时满足车载、无人机等对重量敏感场景的轻量化需求。

产品型号	芯数	额定电流	额定电压		线规/尺寸
产品型号	芯数	额定电流	A/C	D/C	AWG	mm²
MC78NM-03F2LSLNS801	3	13A	300V	300V	18	1
MC78NM-04F2LSLNS801	4	9A	300V	300V	18	1
MC78NM-05F2LSLNS801	5	9A	300V	300V	20	0.5
MC78NM-06F2LSLNS801	6	9A	300V	300V	20	0.5

连接方式

支持焊接（高可靠性，适配固定设备）、压接（快速现场装配）、螺丝夹紧（便于后期维护）三种主流方式，部分型号提供 SMT 表面贴装选项，适配 PCB 板密集布局。

安装形态

涵盖直式电缆端、弯角电缆端及面板安装式，弯角型号可减少狭小空间内电缆弯折应力，面板安装式通过锁紧螺母固定，适配工业设备、控制柜等的接口需求。

物理尺寸

螺纹直径 7/8"（约 22.2mm），总长 30-45mm，重量 25-35g，相比传统大尺寸连接器体积缩减 15%，是工业自动化、车载设备等空间受限场景的理想选择。

7/8 系列圆形连接器应用场景全解

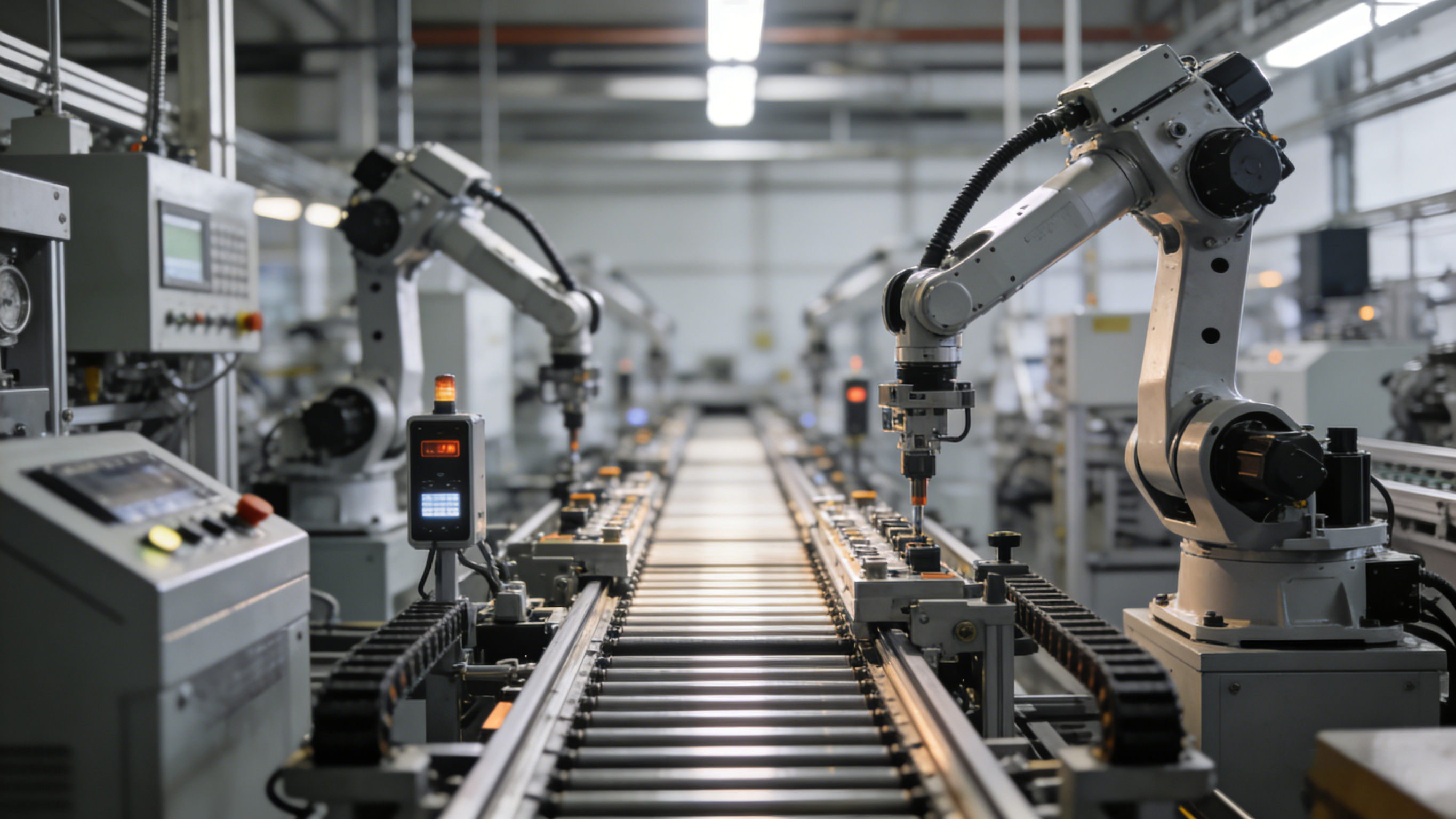

工业自动化产线

工业自动化产线

在汽车制造、3C 电子组装、智能仓储等工业自动化产线中，设备需长期处于高频振动、多信号并行、粉尘油污的复杂工况，对连接器的稳定性与抗干扰能力要求极高。

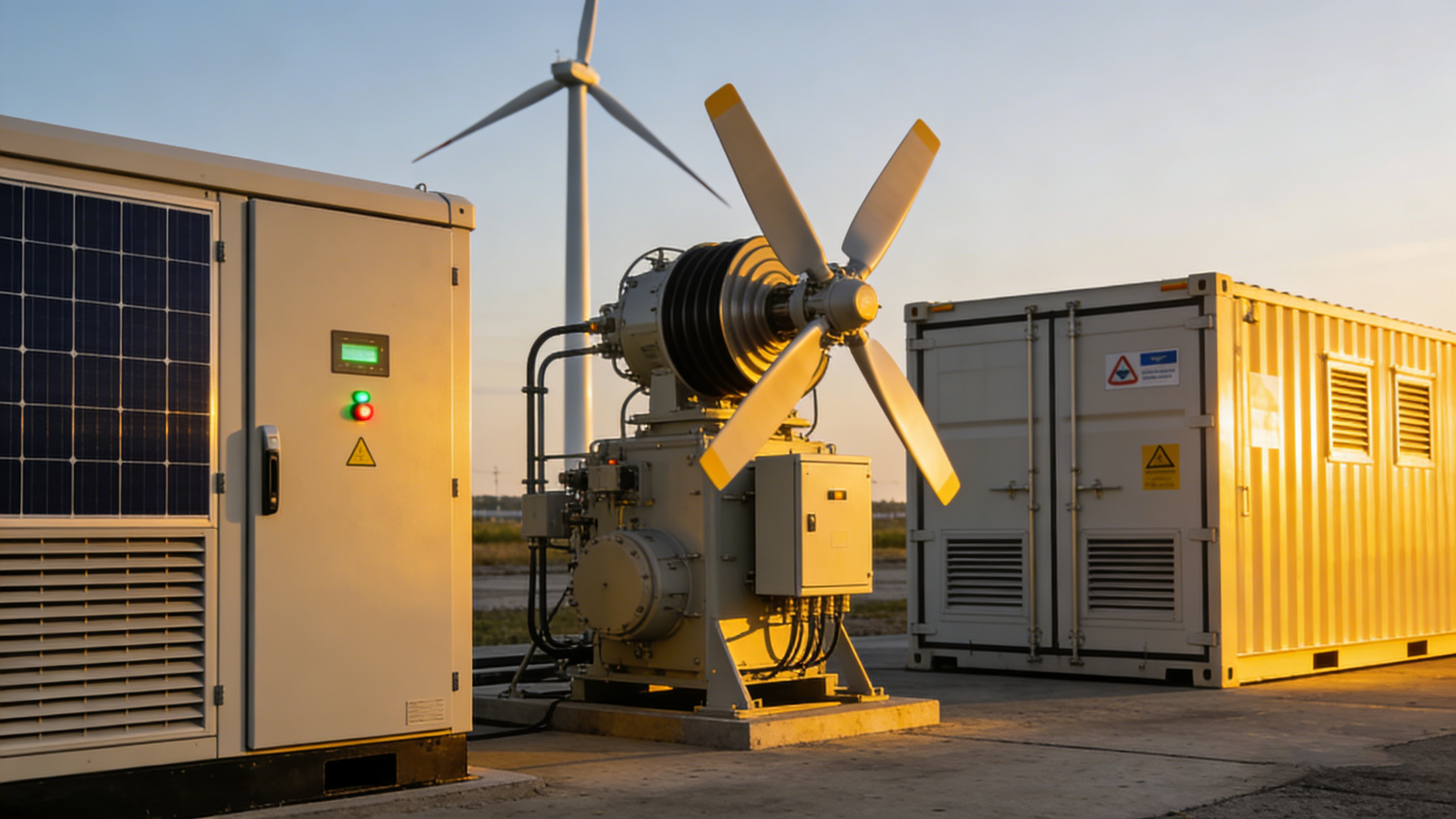

新能源装备

新能源装备

光伏逆变器、风电变桨系统、储能集装箱等新能源装备，需长期暴露在户外暴晒、盐雾腐蚀、温差剧烈的环境中，连接器需同时满足大电流传输与高环境耐受性。
工程机械

工程机械

挖掘机、起重机、盾构机、混凝土泵车等工程机械，工作环境涵盖野外泥泞、高温高湿、强冲击振动，连接器需具备极强的抗冲击与密封性能。
轨道交通与车载设备

轨道交通与车载设备

地铁、高铁、特种车辆及 AGV 移动设备，需在高速移动、频繁启停、狭小空间的工况下实现稳定连接，对连接器的轻量化、抗振动与空间适配性要求严苛。
