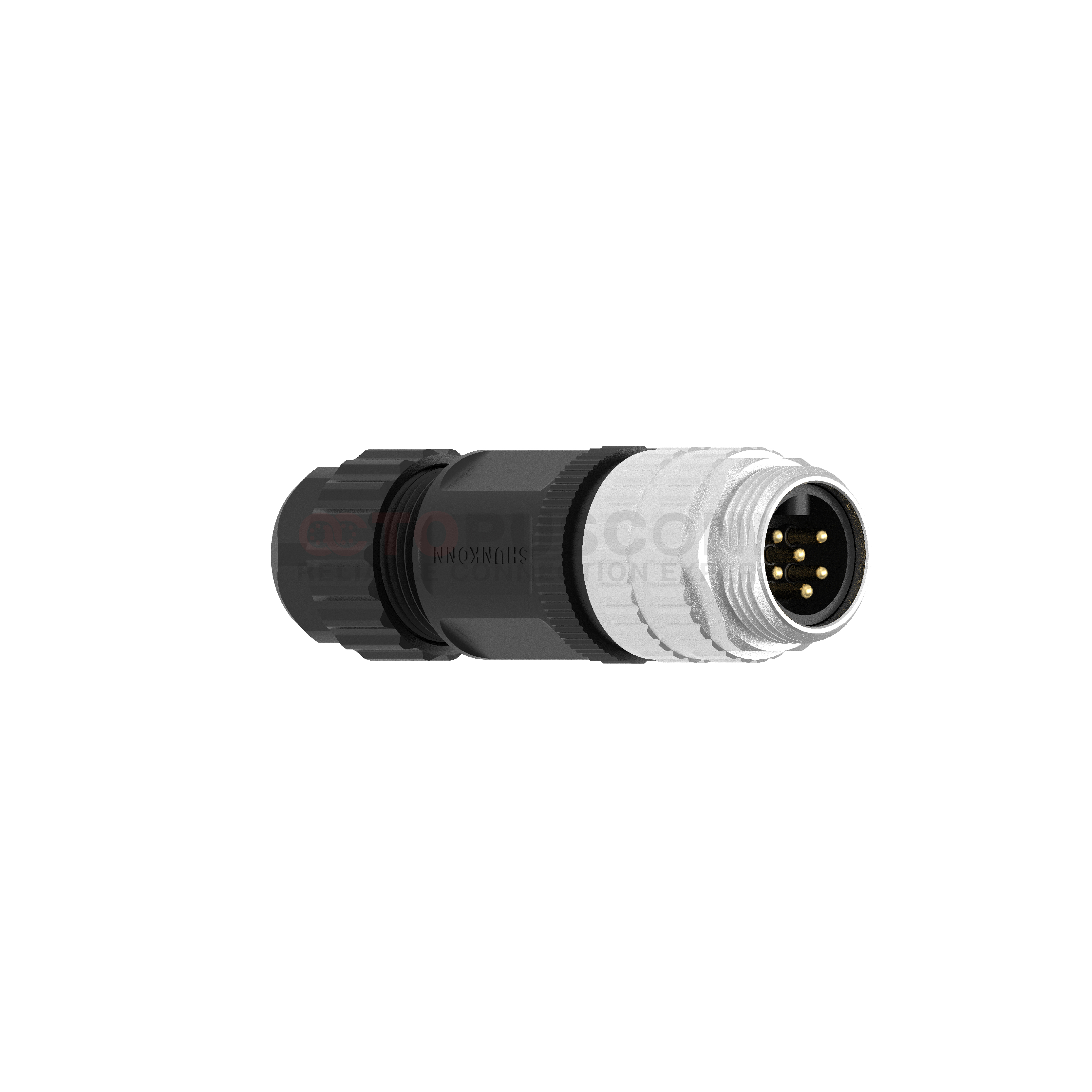

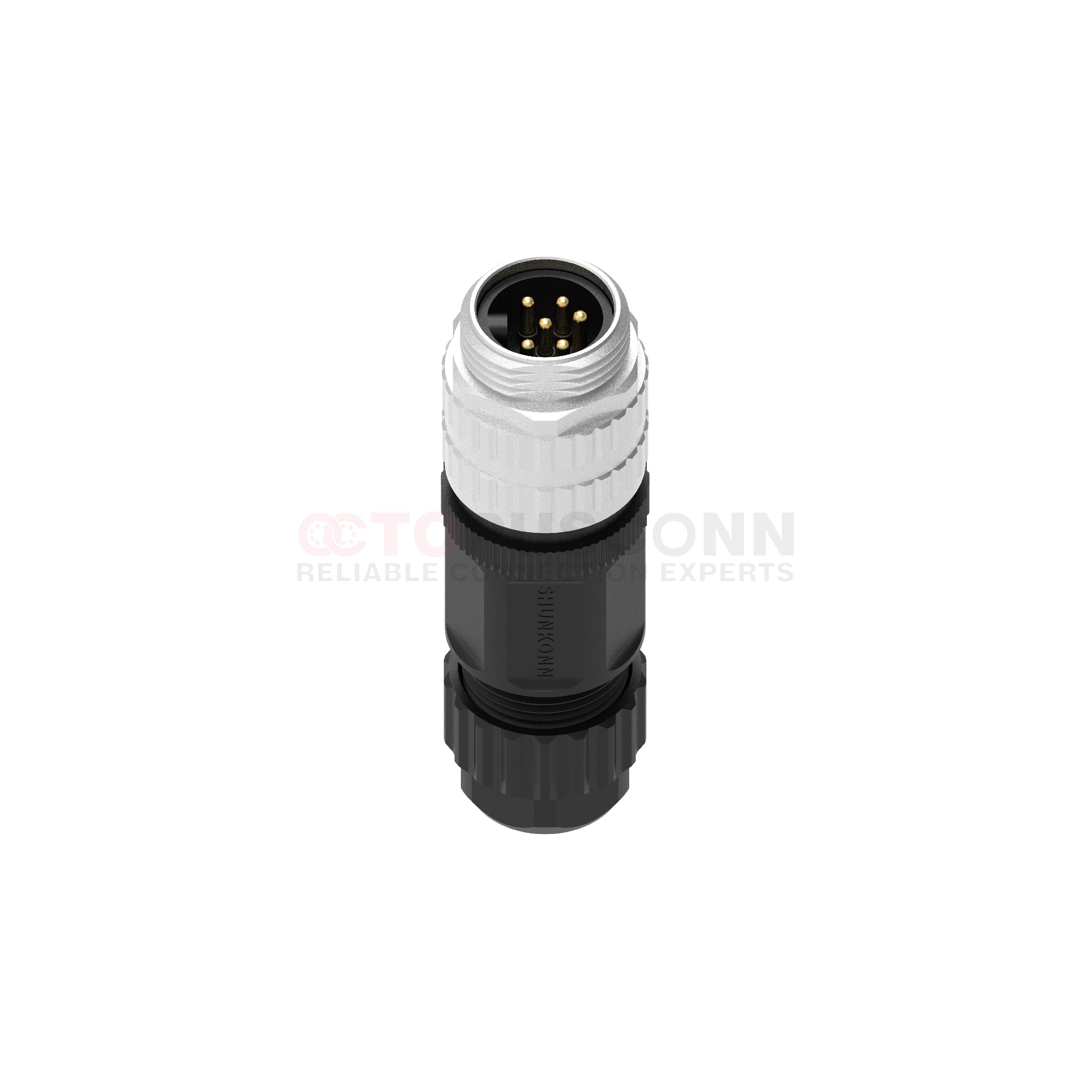

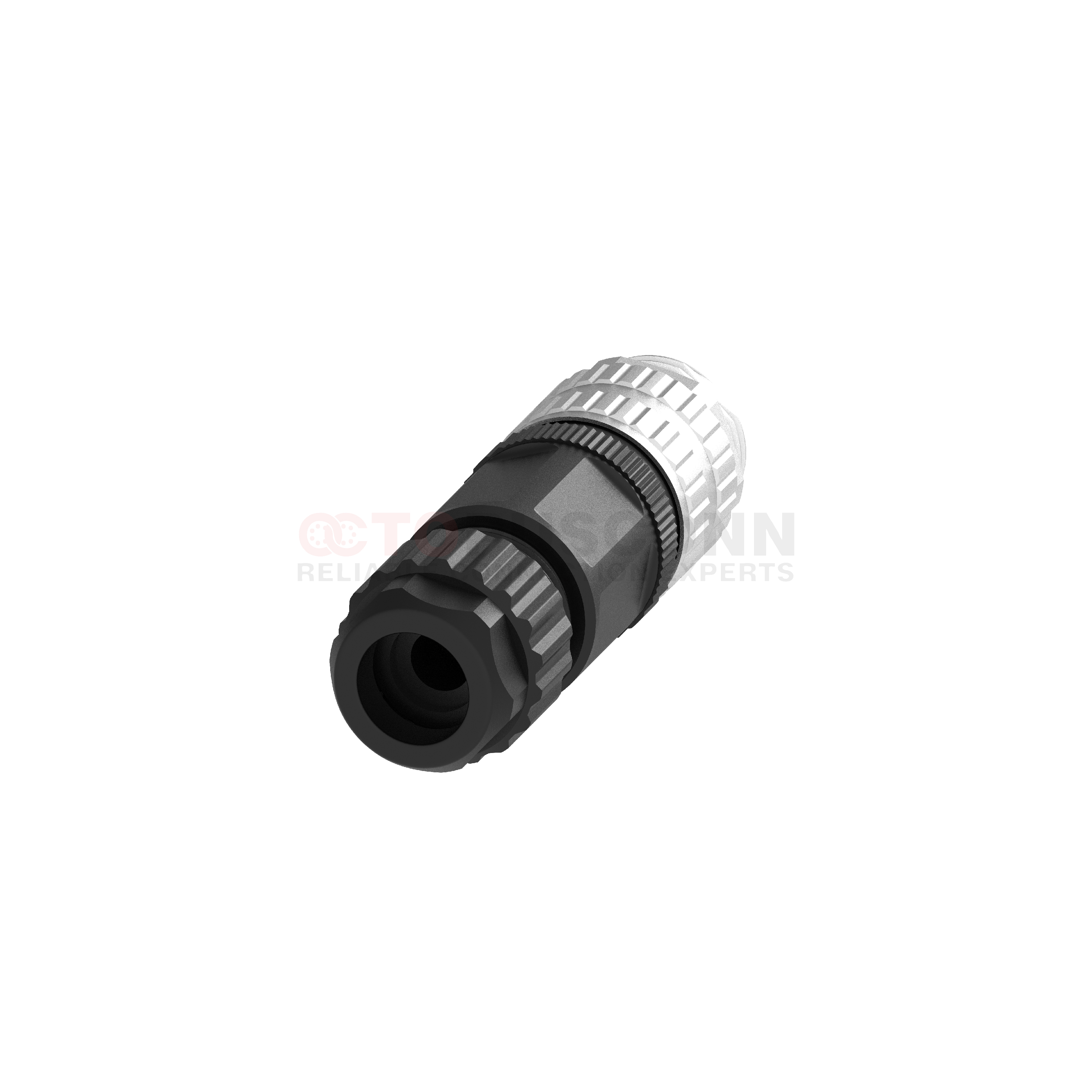

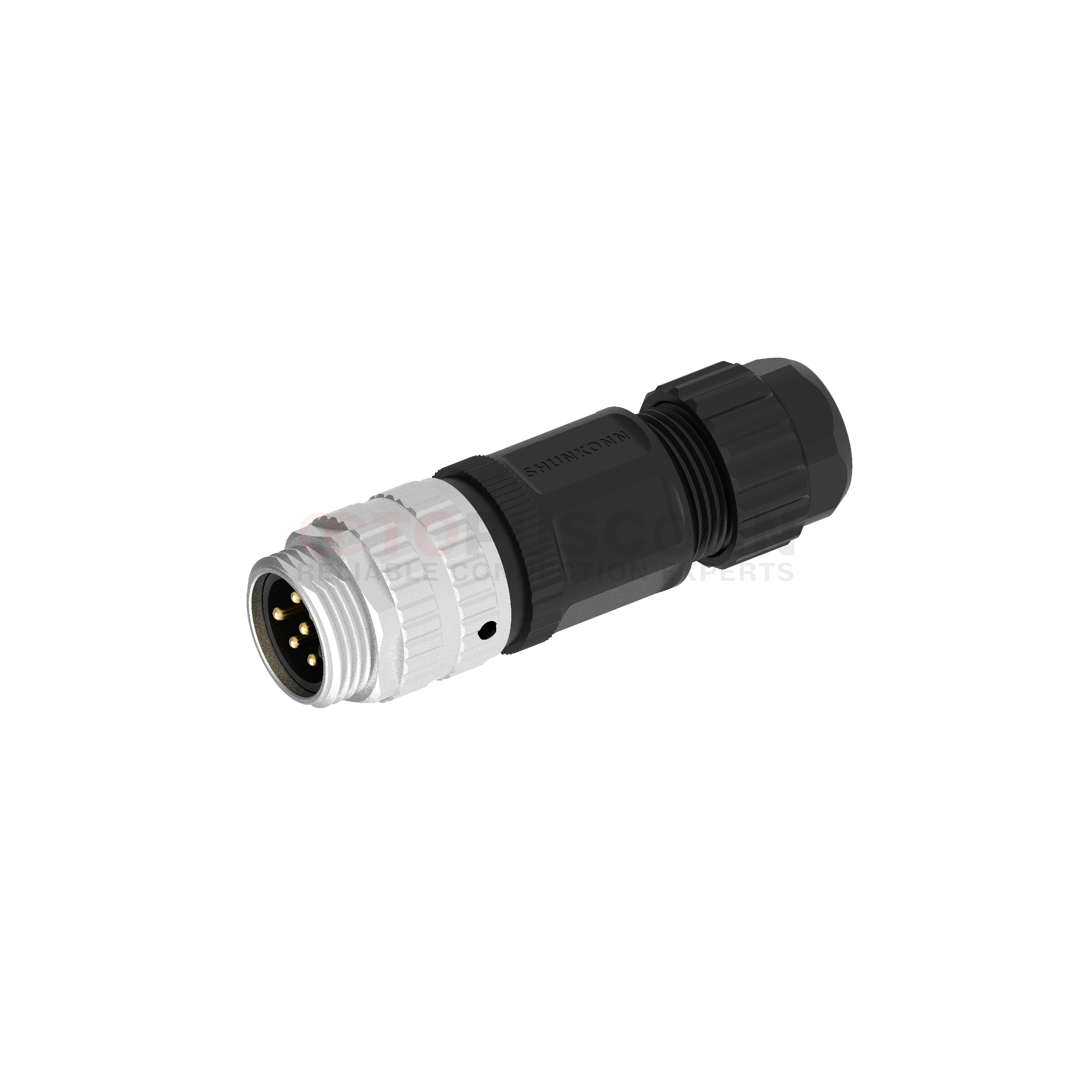

直式塑胶组装焊线式：
外形尺寸：尺寸为 7/8 英寸，属于圆形连接器，符合工业标准，便于与其他设备兼容。
端接方式：采用螺钉端接方式，支持线径范围一般在 0.75mm² 至 2.5mm²，无需特殊工具即可完成导线连接，维护便捷。
外壳材料：通常由聚合物或金属制成，聚合物材质轻便且耐化学腐蚀，金属材质则更坚固，适用于高振动环境。广泛应用于工业自动化设备、机械设备、能源与交通等领域，可用于传感器、执行器、电动汽车充电桩、轨道交通信号系统等的电源和信号传输。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
| MC78NM-03U1LJZNS601 |
3
|
13A
|
300V
|
300V
|
18
|
1
|
|
| MC78NM-04U1LJZNS601 |
4
|
9A
|
300V
|
300V
|
18
|
1
|
|
| MC78NM-05U1LJZNS601 |
5
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| MC78NM-06U1LJZNS601 |
6
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| 芯数 | 3 | 4 | 5 | 6 |
| 公端 |
|
|
|
|
| 芯数 | 3 | 4 | 5 | 6 |
| 母端 |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
