可有芯数：3P，4P，5P，6P
类别：母端
安装方式：板前安装
接线方式：焊线式
应用：电力，信号

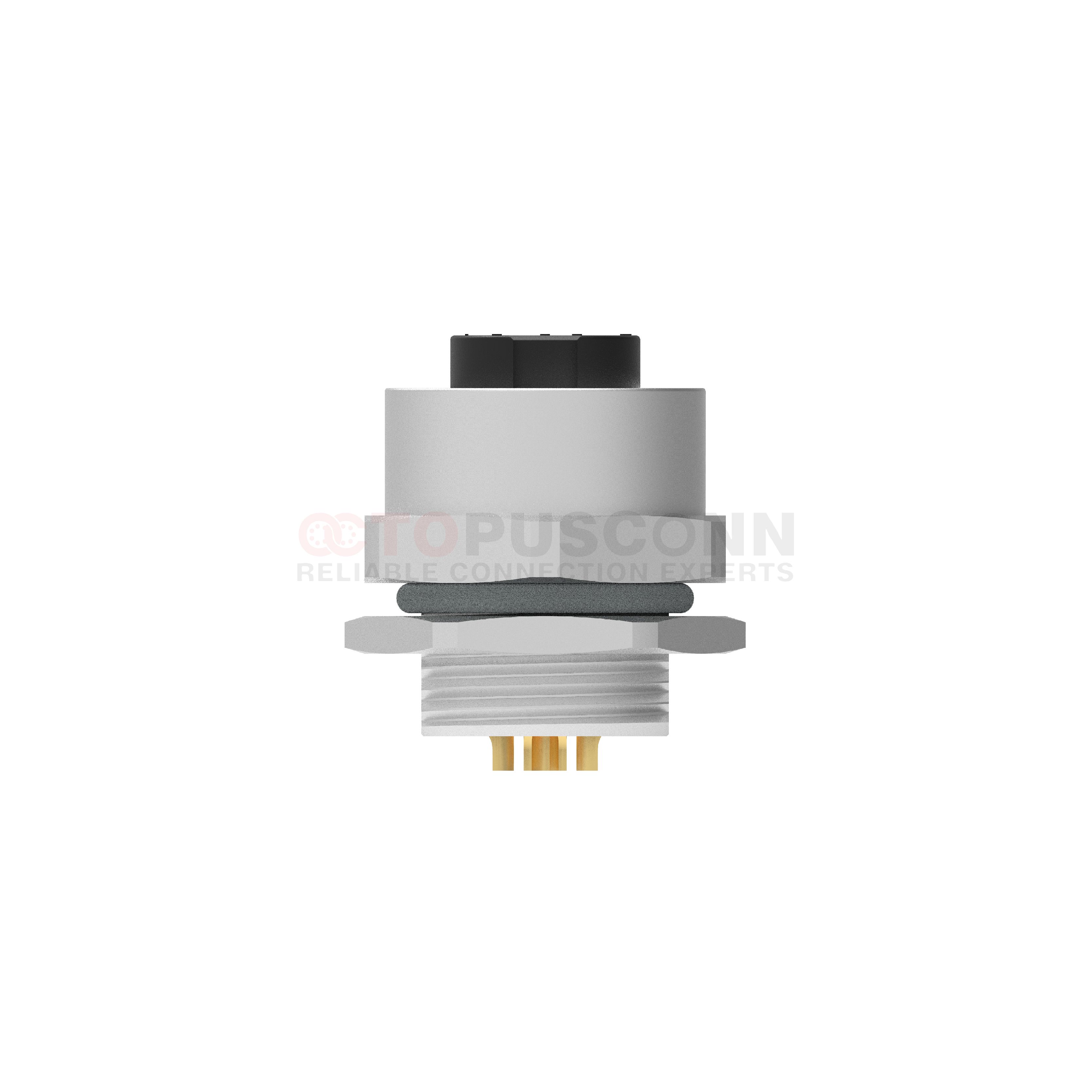

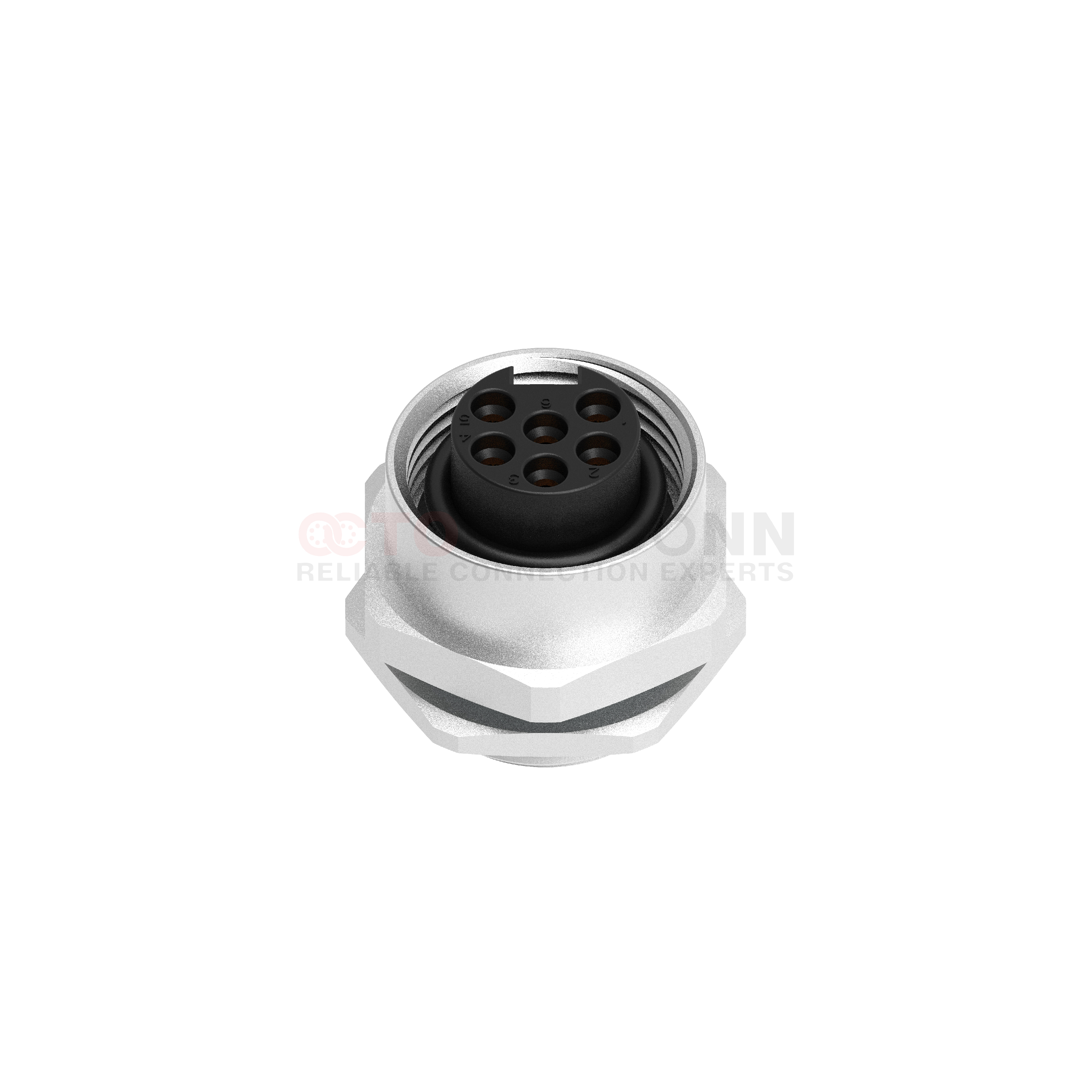

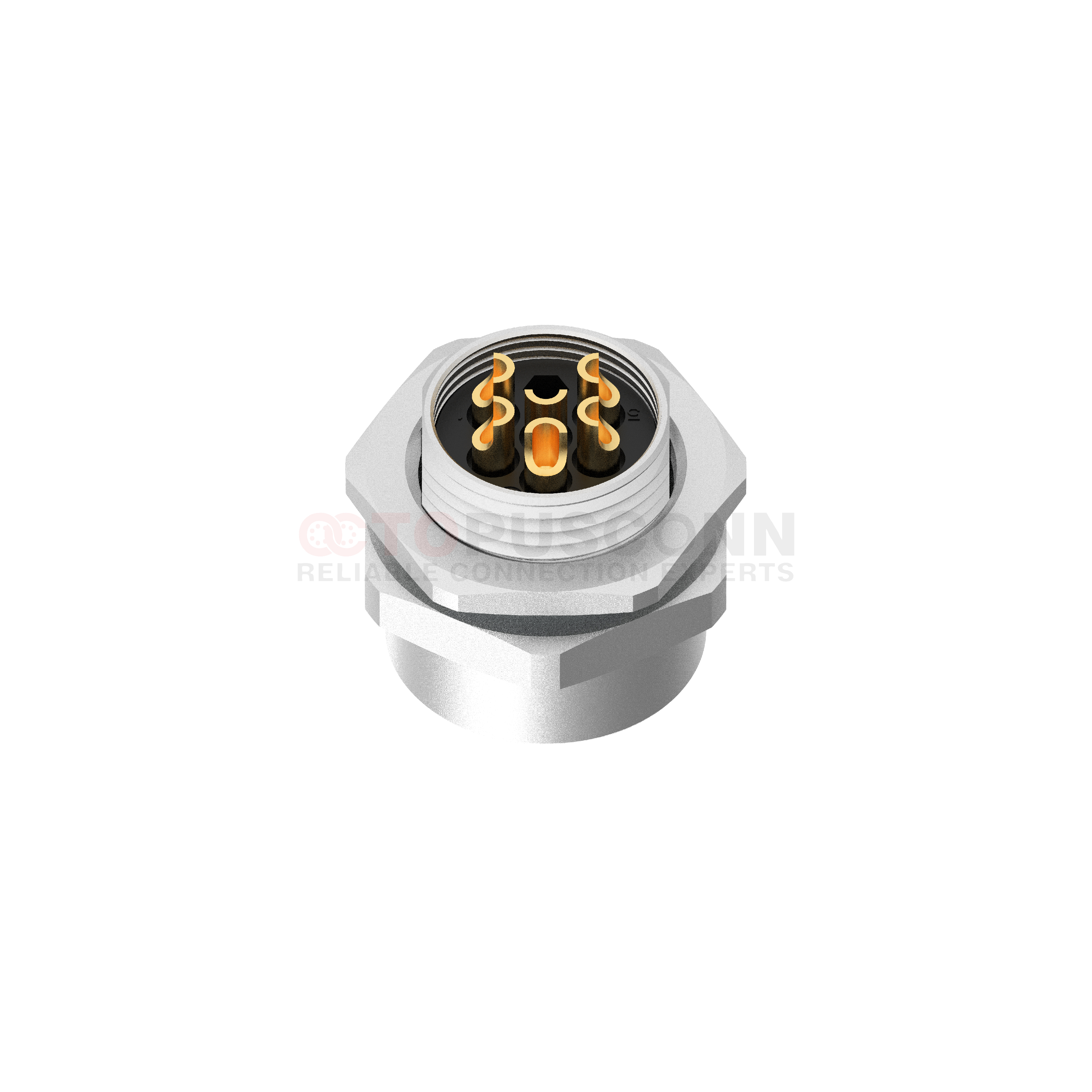

板前安装焊线式：
M7/8系列连接器采用 7/8 英寸英制螺纹，板前安装方式便于在面板正面进行安装固定，焊线式连接则通过焊接将电线与连接器端子牢固连接，确保电气连接的稳定性。
防护等级高：通常具备 IP67 及以上防护等级，可有效防尘、防水，能在潮湿、多尘等恶劣环境中稳定工作。
连接牢固：螺纹锁紧机制可确保连接稳定，抗振动性能强，不易因振动而松动，适用于工业振动环境。
电气性能优良：Pin 针端子材质多为黄铜，镀金处理，具有低接触电阻、高绝缘电阻的特点，能保证信号与电源传输的稳定性。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
| MC78NF-03F2LSLNS801 |
3
|
13A
|
300V
|
300V
|
18
|
1
|
|
| MC78NF-04F2LSLNS801 |
4
|
9A
|
300V
|
300V
|
18
|
1
|
|
| MC78NF-05F2LSLNS801 |
5
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| MC78NF-06F2LSLNS801 |
6
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| 芯数 | 3 | 4 | 5 | 6 |

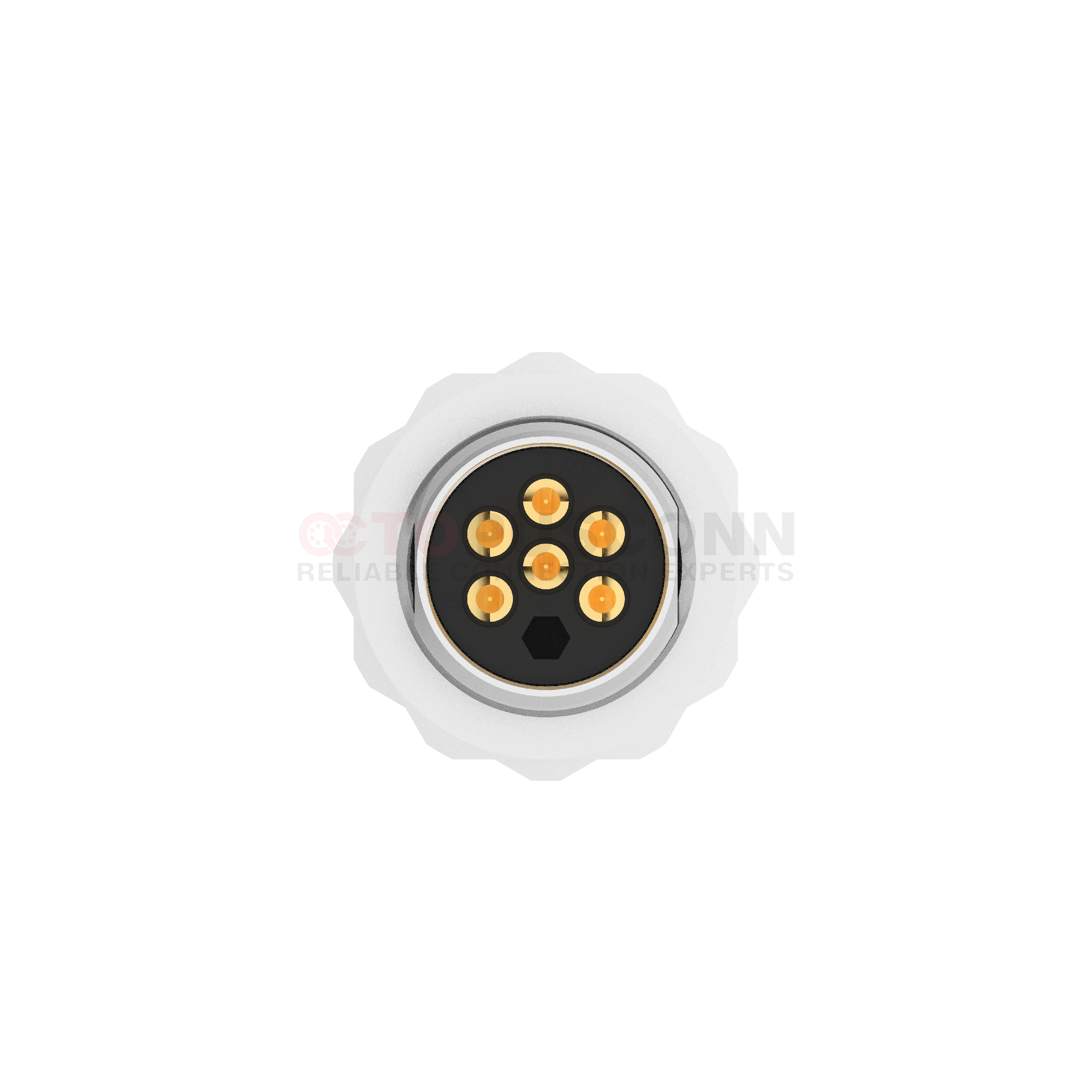

| 公端 |
|
|
|
|
| 芯数 | 3 | 4 | 5 | 6 |

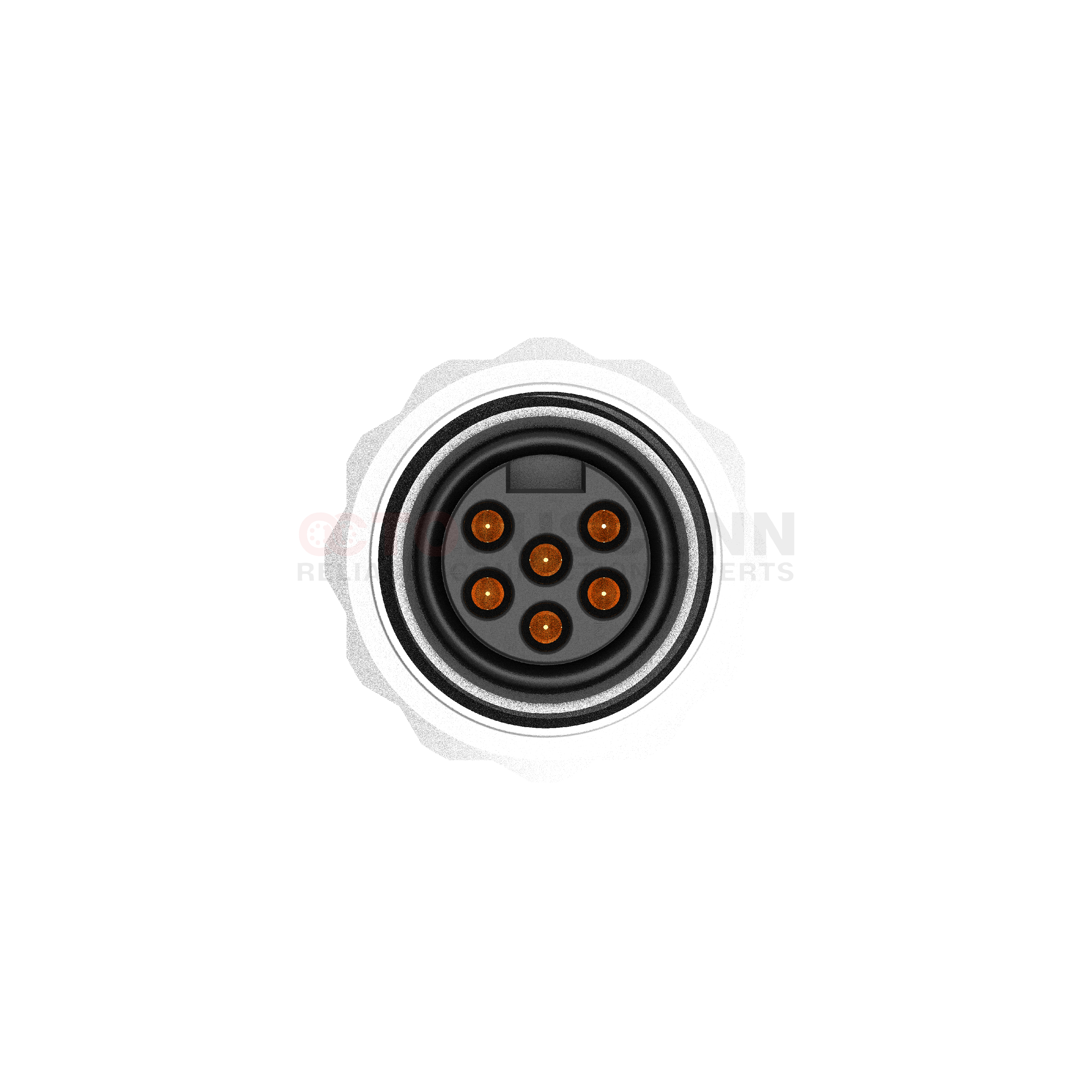

| 母端 |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
