可有芯数 ：3P，4P，5P，6P
类别 ：母端
接线方式 ：焊接式
方向 ：弯式90°
应用 ：电力，信号

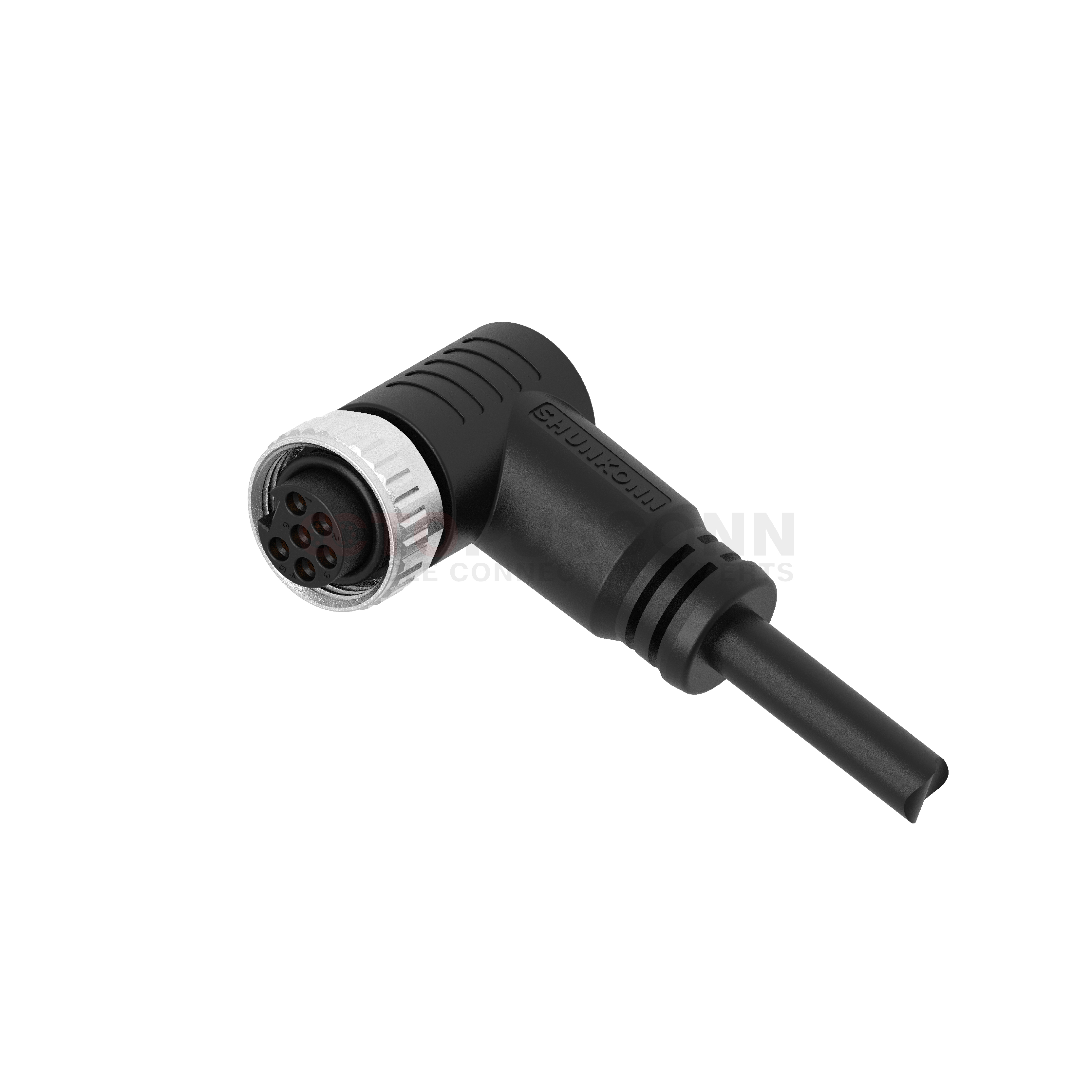

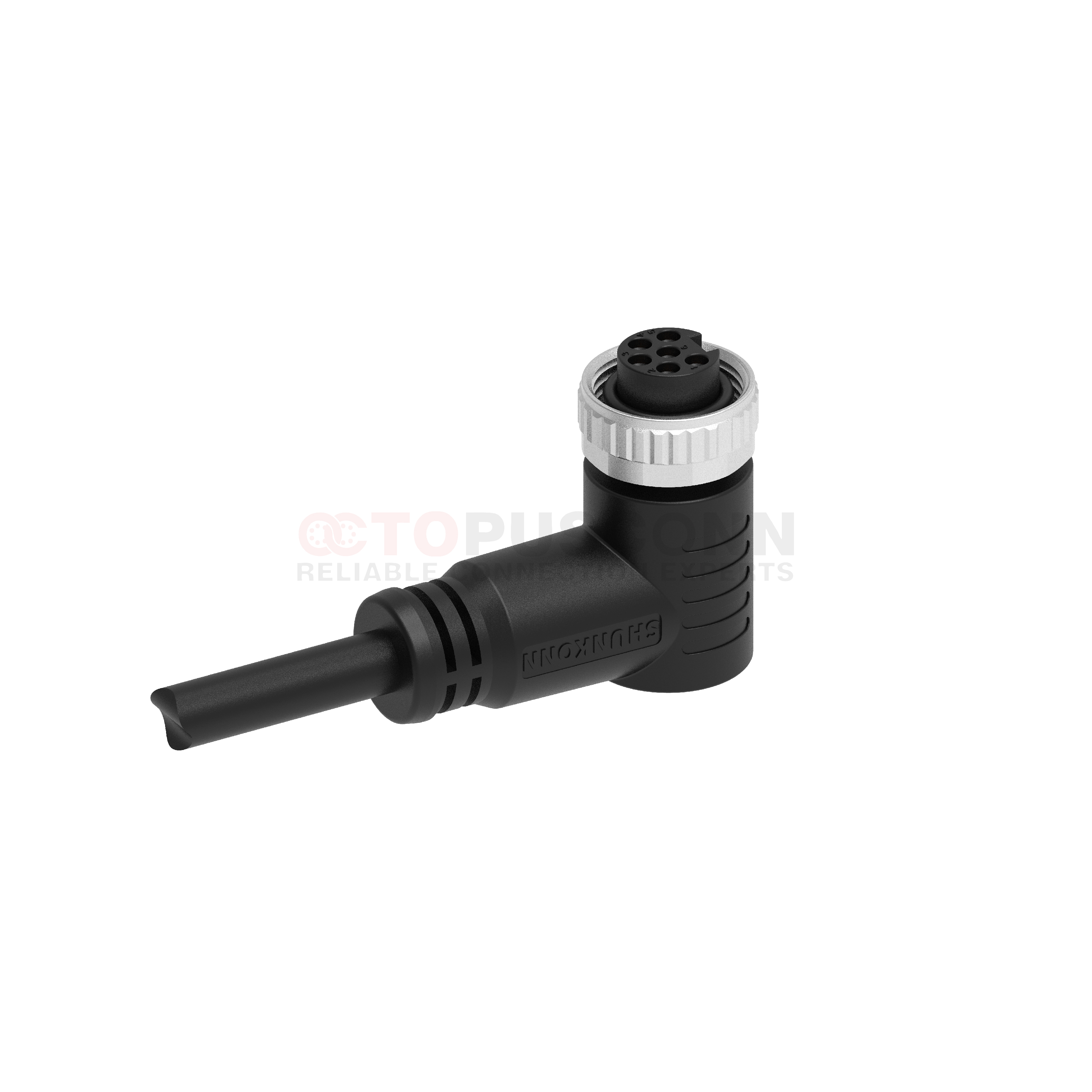

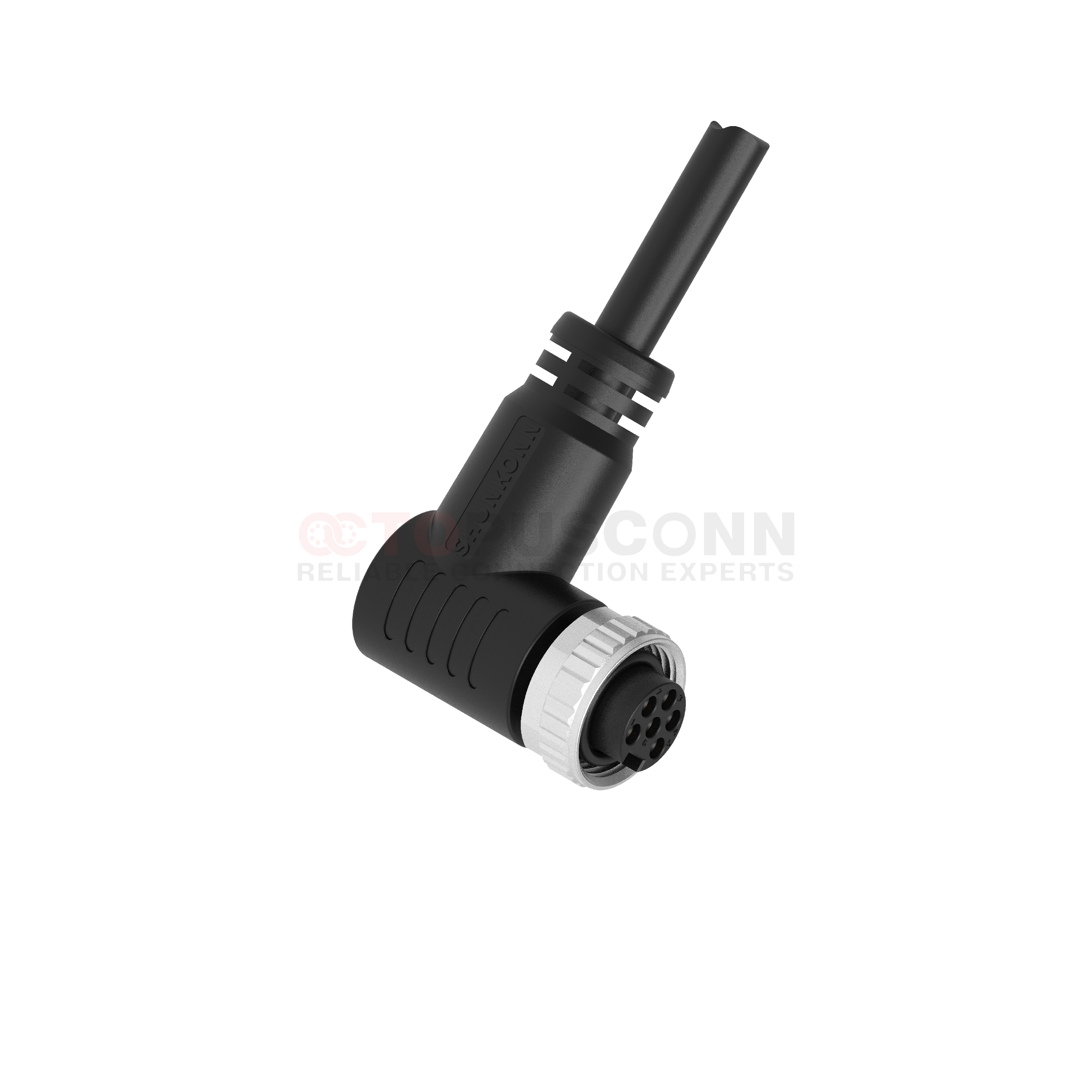

90度包胶成型式：
90° 弯角结构：采用 L 型弯角壳体设计，线缆与连接器呈 90° 垂直连接，适配设备内部、面板边缘等狭小空间的布线场景，减少线缆水平占用空间，同时避免线缆长期弯折导致的芯线断裂或信号损耗。 高防护等级：通过硅胶密封圈与包胶成型工艺实现 IP67 防护等级，可防 1 米水深浸泡 30 分钟，有效阻挡粉尘、油污与水汽侵入，适配户外、潮湿车间等恶劣工业环境。 耐温与环境适应：工作温度范围为 - 40℃~85℃，可在高低温、温差剧烈的工业场景中稳定运行，同时具备抗紫外线、抗酸碱腐蚀特性。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
MB78NM-035LSRAXXXXX01
|
3
|
13A
|
300V
|
300V
|
18
|
1
|
|
|
MB78NM-045LSRAXXXXX01
|
4
|
9A
|
300V
|
300V
|
18
|
1
|
|
|
MB78NM-055LSRAXXXXX01
|
5
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| MB78NM-065LSRAXXXXX01 |
6
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| 芯数 | 3 | 4 | 5 | 6 |
| 公端 |
|
|
|
|
| 芯数 | 3 | 4 | 5 | 6 |
| 母端 |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
