可有芯数 ：3P，4P，5P，6P
类别 ：母端
安装方式 ：板后安装
接线方式 ：焊线式
应用 ：电力，信号

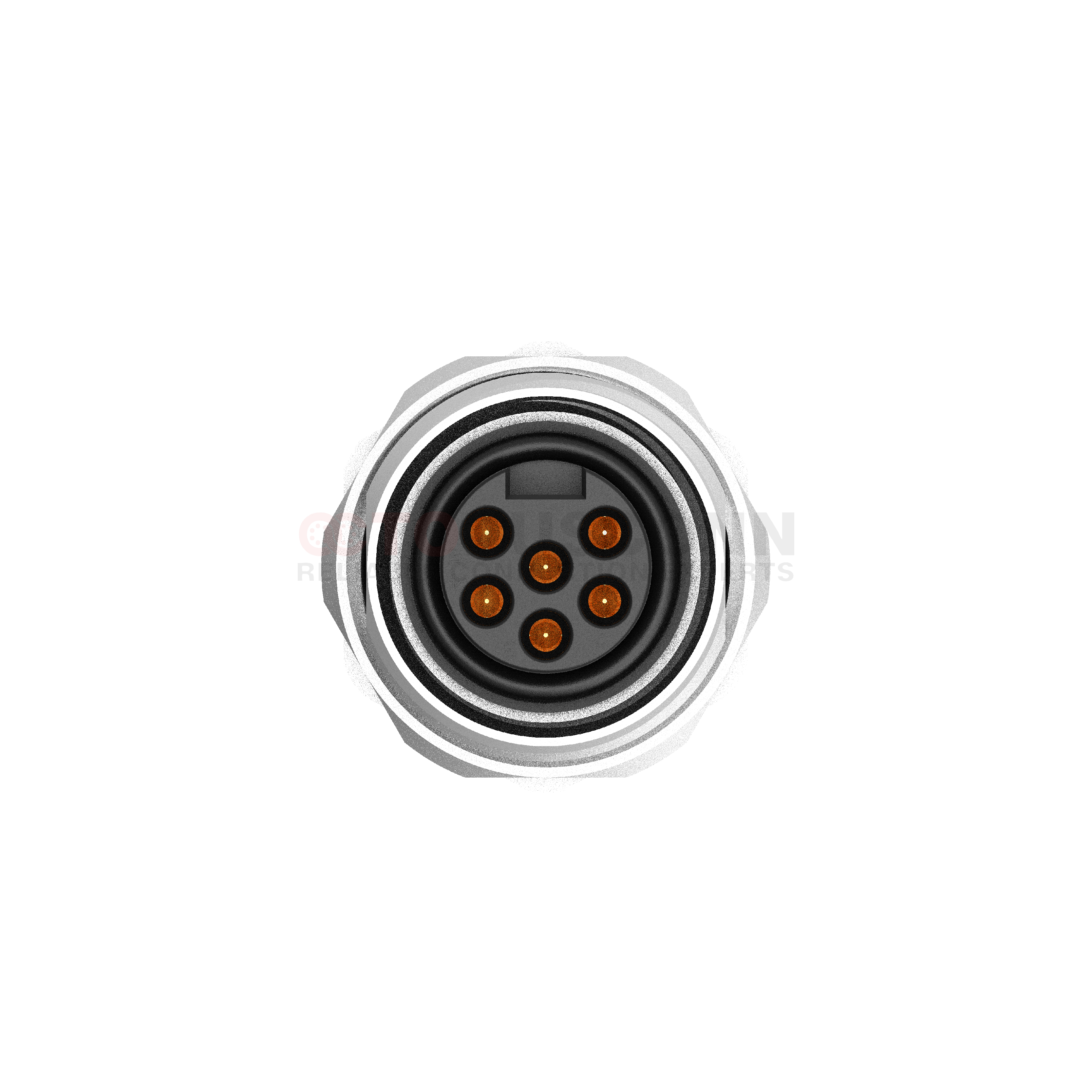

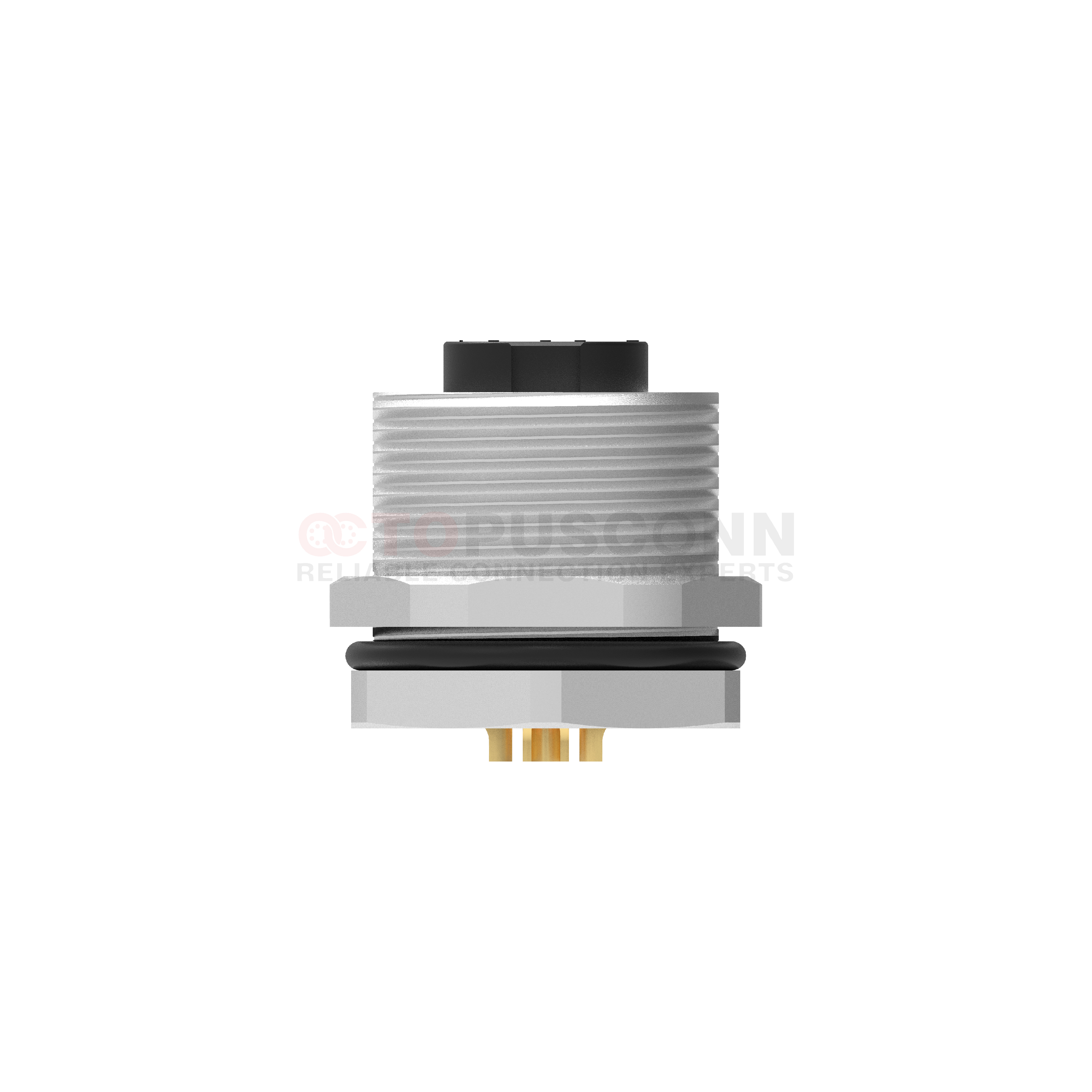

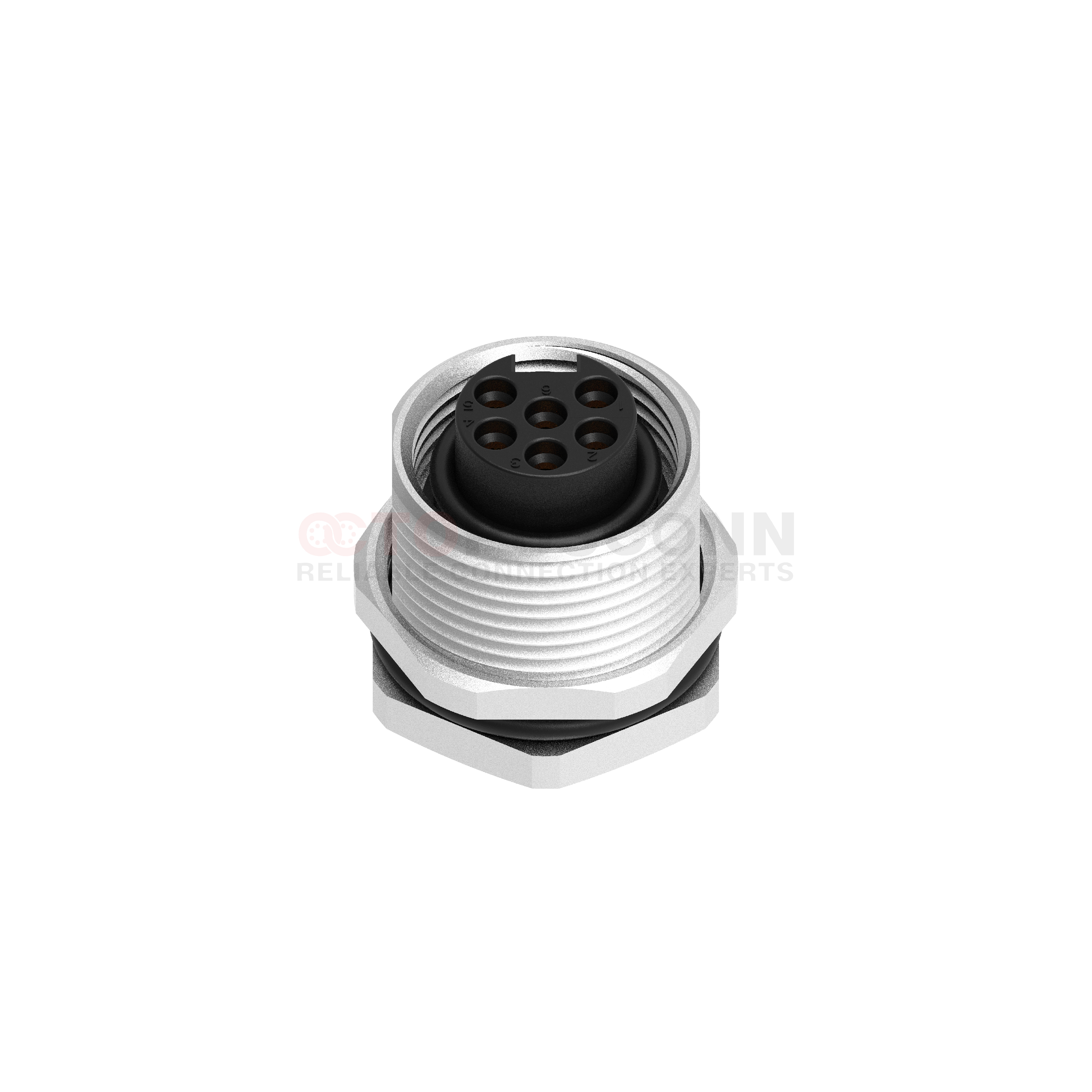

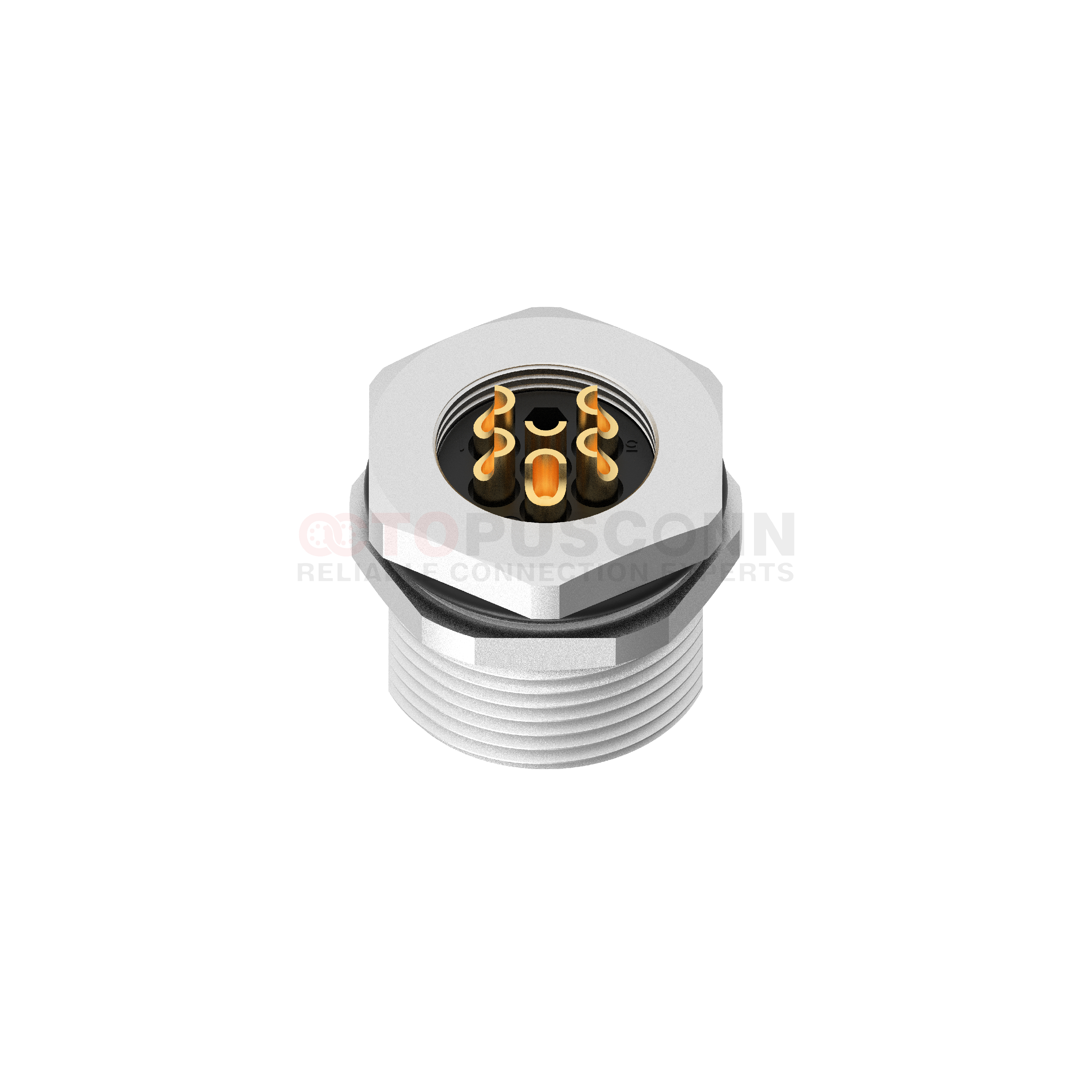

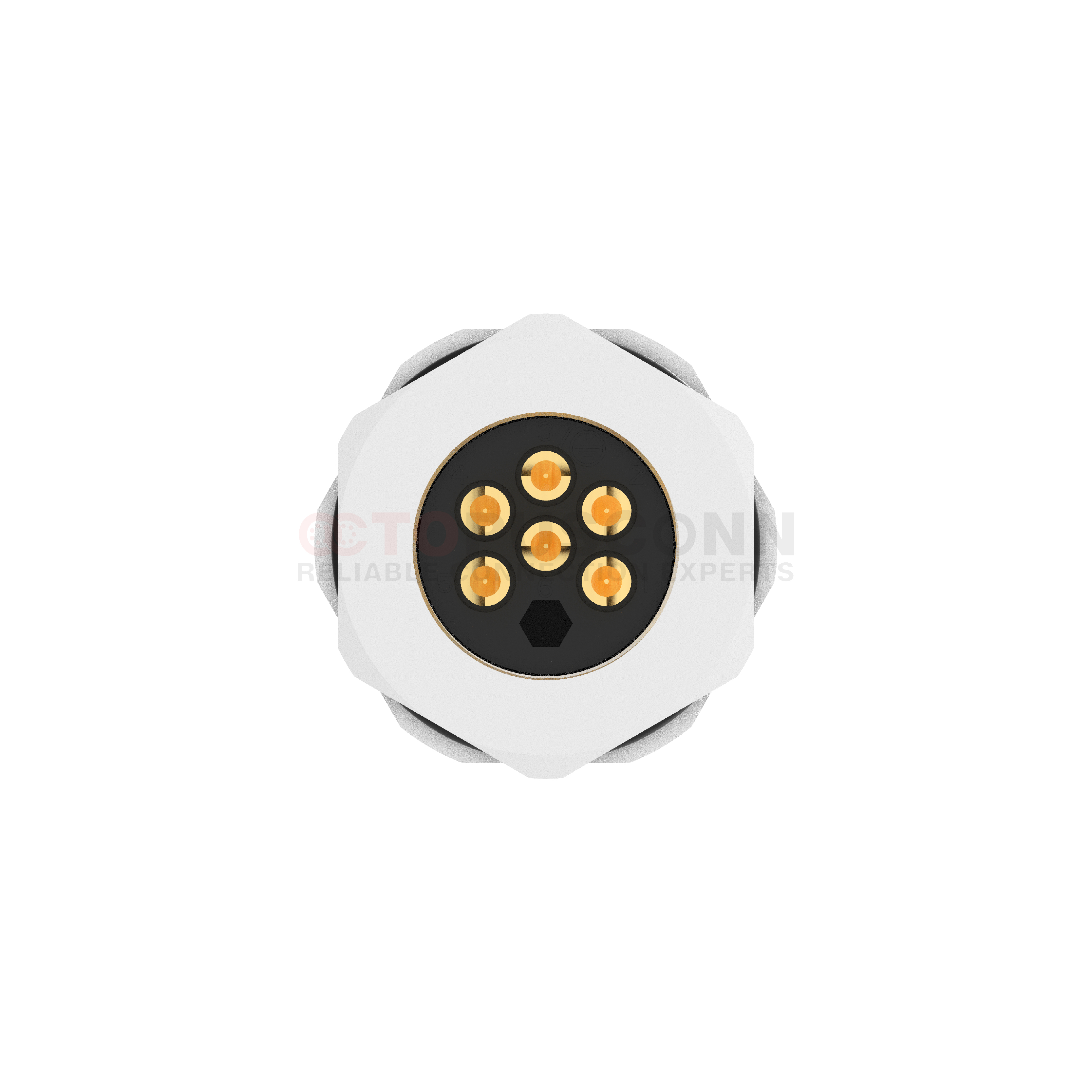

板后安装焊线式：
M7/8（7/8"）板后安装焊线式连接器是工业常用的圆形螺纹锁紧连接器，适配板后固定与焊线接线，主打高可靠、强防护与适配复杂工况。 安装 板后固定，焊线接线，焊点牢固、抗振防松 防护IP67，耐油 / 尘 / 水，适配 - 40℃至 + 85℃ 电气 绝缘阻抗≥100MΩ，接触阻抗≤5mΩ，插拔≥500 次 优势：板后安装节省面板空间，焊线连接稳定，螺纹锁紧防脱落，适配高频插拔与强震场景。 应用：工业自动化、传感器、执行器、PLC 控制柜、电机反馈、CANopen/EtherCAT 总线等信号与低功率供电场景。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
| MC78NF-03R2LSLNS701 |
3
|
13A
|
300V
|
300V
|
18
|
1
|
|
| MC78NF-04R2LSLNS701 |
4
|
9A
|
300V
|
300V
|
18
|
1
|
|
| MC78NF-05R2LSLNS701 |
5
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| MC78NF-06R2LSLNS701 |
6
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| 芯数 | 3 | 4 | 5 | 6 |
| 公端 |
|
|
|
|
| 芯数 | 3 | 4 | 5 | 6 |
| 母端 |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
