预铸插头焊线式：
外观设计：插头主体一般为圆柱形，外壳多采用黄铜镀镍或锌合金镀镍材质，具有良好的耐磨性和抗腐蚀性。针脚配置：有 3PIN、4PIN、5PIN 和 6PIN 等多种针脚数可选，以满足不同的信号传输和电源供应需求。针脚通常采用黄铜或磷铜镀金材质，具有良好的导电性和抗氧化性。
焊线式连接：通过焊接的方式将电线与插头的针脚连接，确保连接的可靠性和电气性能。这种连接方式适用于需要频繁移动或振动的场合。防护等级：具备较高的防护等级，可达 IP67 或 IP68，具有良好的防水、防尘性能，可在恶劣的环境中使用。
温度范围：工作温度范围通常为 - 40°C~+85°C，能够适应不同的环境温度条件。
机械性能：插拔次数一般不少于 500 次，具有较好的机械寿命。同时，产品还具有耐焊接火花、抗频繁扭转和弯折的特性。常用于传感器、执行器、电机马达等设备的连接，实现信号和电源的传输。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
| MB78NM-03U5LSLSS1001 |
3
|
13A
|
300V
|
300V
|
18
|
1
|
|
| MB78NM-04U5LSLSS1001 |
4
|
9A
|
300V
|
300V
|
18
|
1
|
|
| MB78NM-05U5LSLSS1001 |
5
|
9A
|
300V
|
300V
|
20
|
0.5
|
|
| MB78NM-06U5LSLSS1001 |
6
|
9A
|
300V
|
300V
|
20
|
0.5
|
|

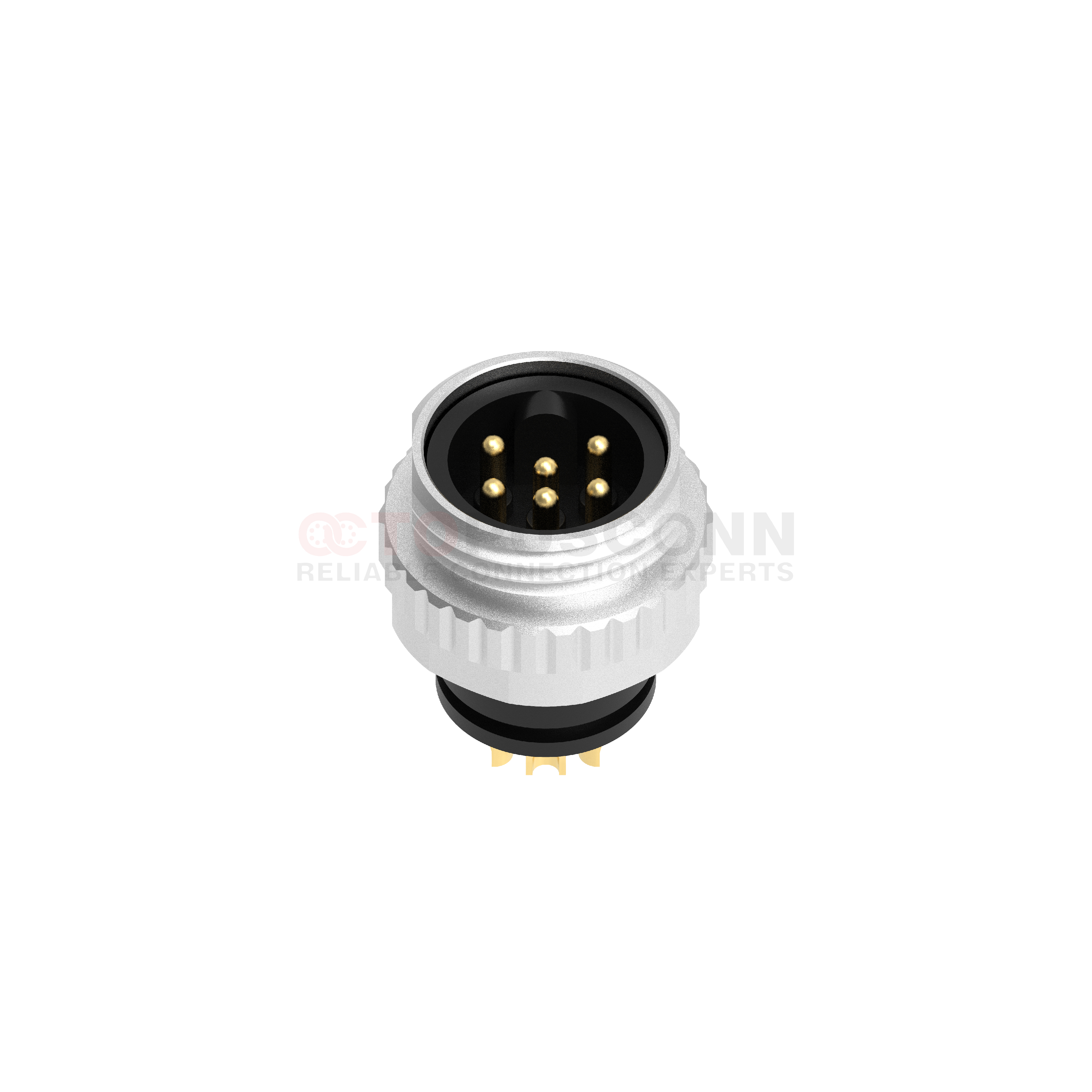

| 芯数 | 3 | 4 | 5 | 6 |
| 公端 |
|
|
|
|

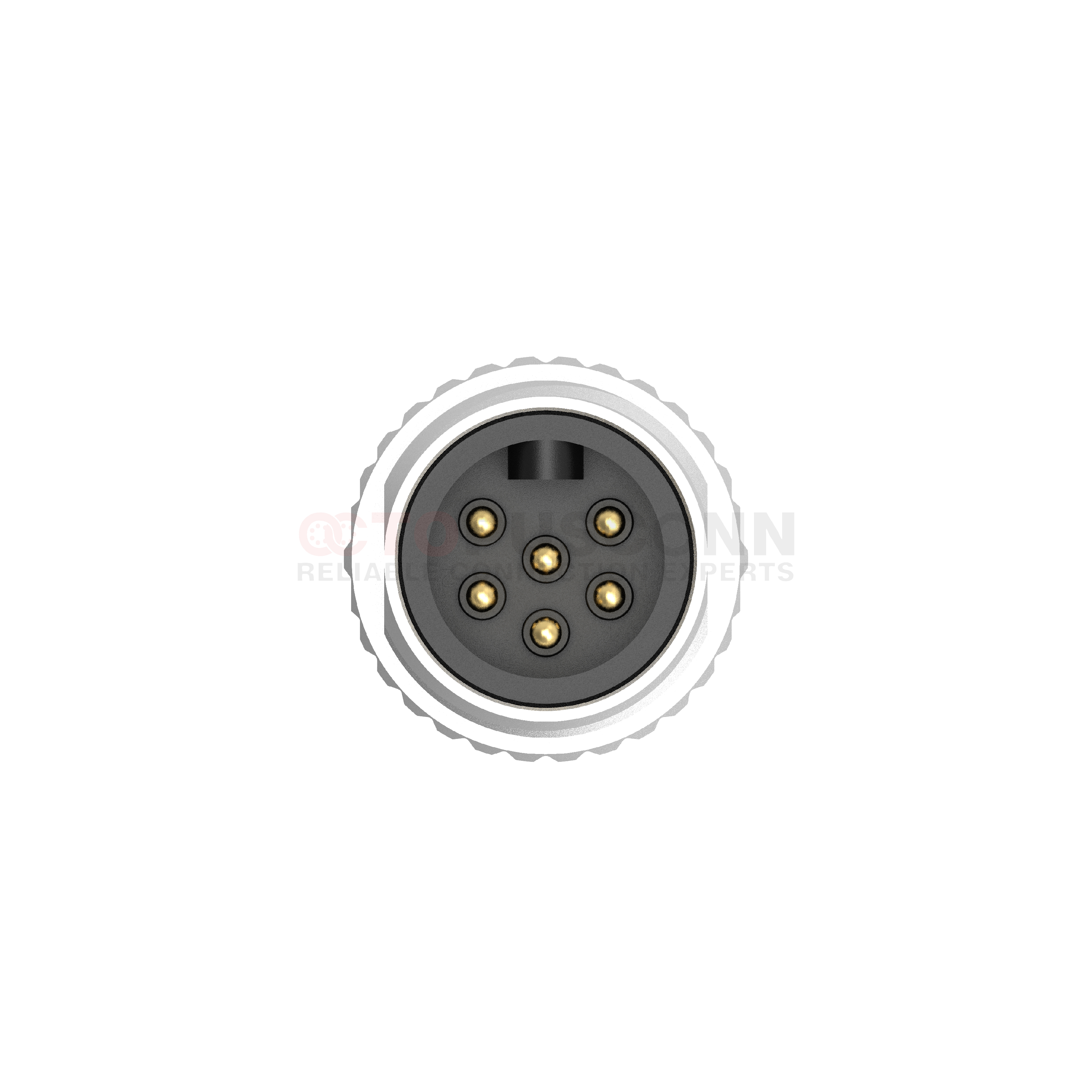

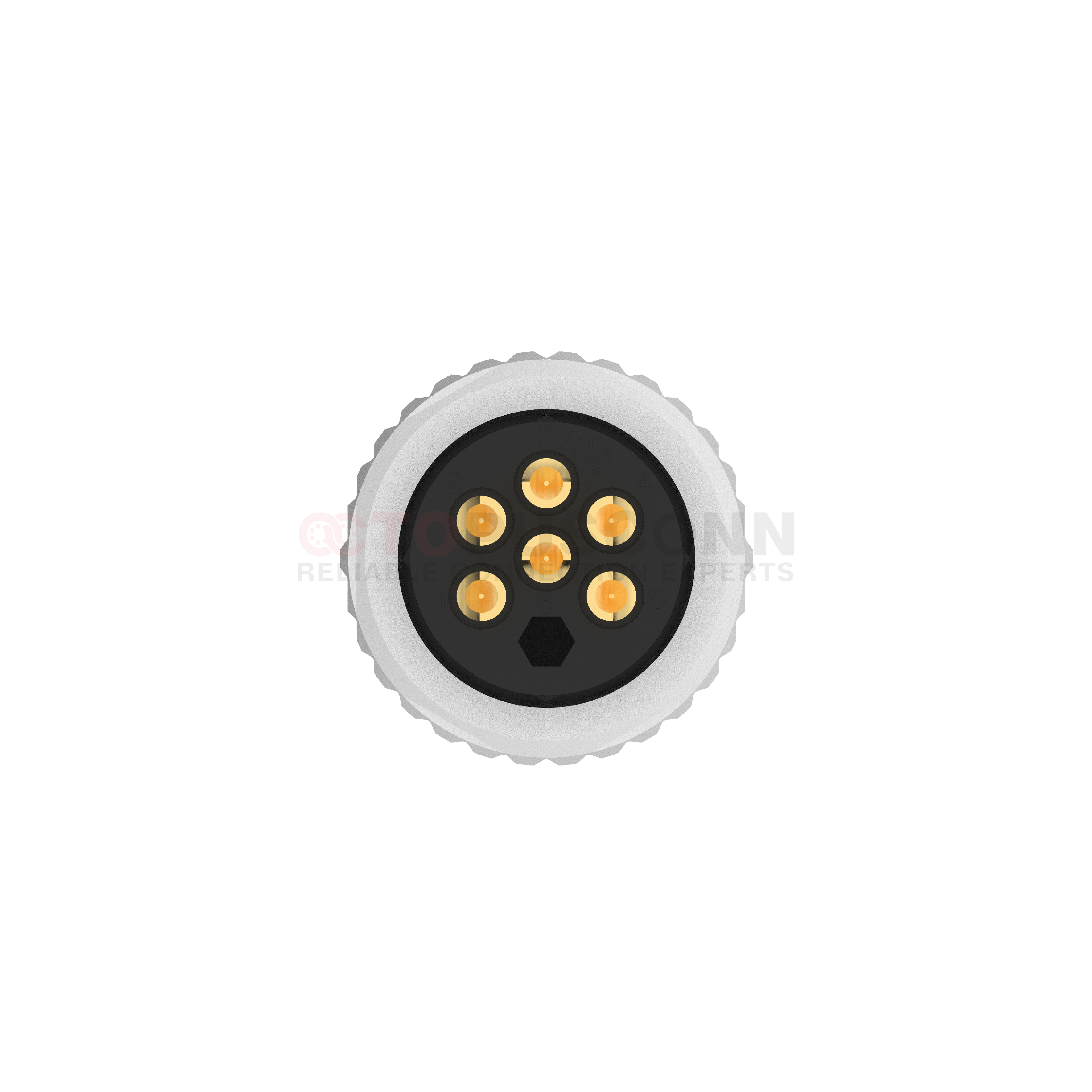

| 芯数 | 3 | 4 | 5 | 6 |
| 母端 |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
