    M8系列
    点击联系我们

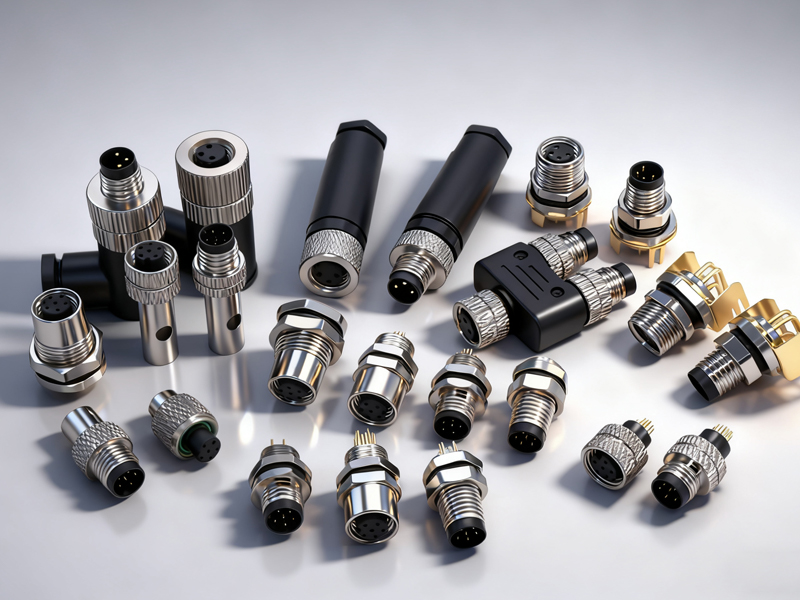

    M8连接器
    M8连接器

    M8系列圆形连接器是面向超狭小空间的工业级连接核心部件，以8mm螺纹直径为显著标识，严格遵循IEC 61076-2-104标准设计，凭借“极致微型+工业级可靠”的双重优势，完美解决微型设备、密集布线场景的连接难题，成为多行业小型化设备的优选连接方案。以下从产品性能、规格参数及应用场景展开全面解析。

    产品系列
    在线筛选
    M8 A编码连接器
    M8 A编码连接器
    M8 B编码连接器
    M8 B编码连接器
    M8 D编码连接器
    M8 D编码连接器
    产品目录
    在线筛选

    一、核心产品性能：微型机身承载强性能

    高等级防护与耐候性
    防护等级达IP67，可完全阻挡粉尘侵入并耐受1米水深短时浸泡；工作温度覆盖-40℃至+85℃，能适应户外低温、车间高温潮湿等极端工况，耐油、抗紫外线特性进一步拓展使用场景。
    稳定的电气传输能力
    采用镀金或镀锡铜合金触点，接触电阻≤15mΩ，绝缘电阻≥100MΩ，有效降低信号衰减；部分带屏蔽型号通过360°金属屏蔽结构抵御EMI/RFI干扰，保障传感器等设备的微弱信号传输精准。
    耐用的机械结构
    采用螺纹锁固设计，插拔寿命可达500次以上，耐振动性能符合EN61373 2级标准，在高频振动的自动化设备、车载场景中连接稳固不松动。
    轻量化抗腐材质
    外壳可选镀镍黄铜（高强度抗腐蚀）或复合工程塑料（轻量化绝缘），触点镀金版本抗氧化性优异，配合密封垫圈，延长产品在恶劣环境中的使用寿命。

    二、关键规格参数：多元配置精准匹配需求

    芯数
    额定电流
    额定电压
    线规/尺寸

    A/C
    D/C
    AWG
    mm²

    3
    3A
    60V
    60V
    24
    0.25

    4
    3A
    60V
    60V
    24
    0.25

    6
    1.5A
    30V
    30V
    26
    0.14

    8
    1.5A
    30V
    30V
    26
    0.14


    连接方式
    支持焊接（高可靠性，适配固定设备）、压接（快速现场装配）、螺丝夹紧（便于后期维护）三种主流方式，部分微型型号提供SMT表面贴装选项，适配PCB板密集布局。
    安装形态
    涵盖直式电缆端、弯角电缆端及面板安装式，弯角型号可减少狭小空间内电缆弯折应力，面板安装式通过锁紧螺母固定，适配仪器仪表面板的微型接口需求。
    编码设计
    提供A、B、D三种常用编码，通过接口键位差异化实现物理防误插，避免不同回路错连导致设备故障，提升布线安全性。
    物理尺寸
    螺纹直径8mm，总长20-35mm，重量仅8-12g，较M9系列体积缩减20%，是超微型设备的理想选择。

    三、核心应用场景：赋能设备极致小型化

    应用场景

    工业自动化

    2-3芯型号用于微型光电传感器、光纤传感器的供电与信号传输；4-6芯适配微型执行器、小型电磁阀的控制回路，在3C产品精密装配线、微型机器人关节控制等空间受限场景中，实现设备的高度集成。

    工业自动化
    汽车电子

    应用于车载微型摄像头、毫米波雷达传感器的信号连接，耐振动与宽温特性适配车载复杂环境；2-4芯型号还可用于新能源汽车的电池管理系统（BMS）单体电压采集，超小尺寸适配电池包内部密集布局。

    汽车电子
    医疗与便携设备

    7-8芯型号用于便携式医疗设备（如手持超声仪、血氧仪）的探头连接，镀金触点保障微弱生物电信号传输稳定，PA66材质符合医疗级环保要求，部分型号通过生物相容性测试。

    医疗与便携设备
    工业机器人关节

    针对6轴工业机器人的腰部、肩部等重载关节，选用6芯镀镍黄铜外壳M8连接器（D编码），3芯为伺服电机提供动力，3芯传输绝对值编码器的位置与转速信号，金属外壳增强抗冲击性能，配合屏蔽设计抵御电机产生的电磁干扰，确保重载工况下的稳定连接。

    工业机器人关节
