可有芯数：2P，3P，4P，5P，6P，7P，8P
类别：母端
方向：弯式90°
应用：电力，信号

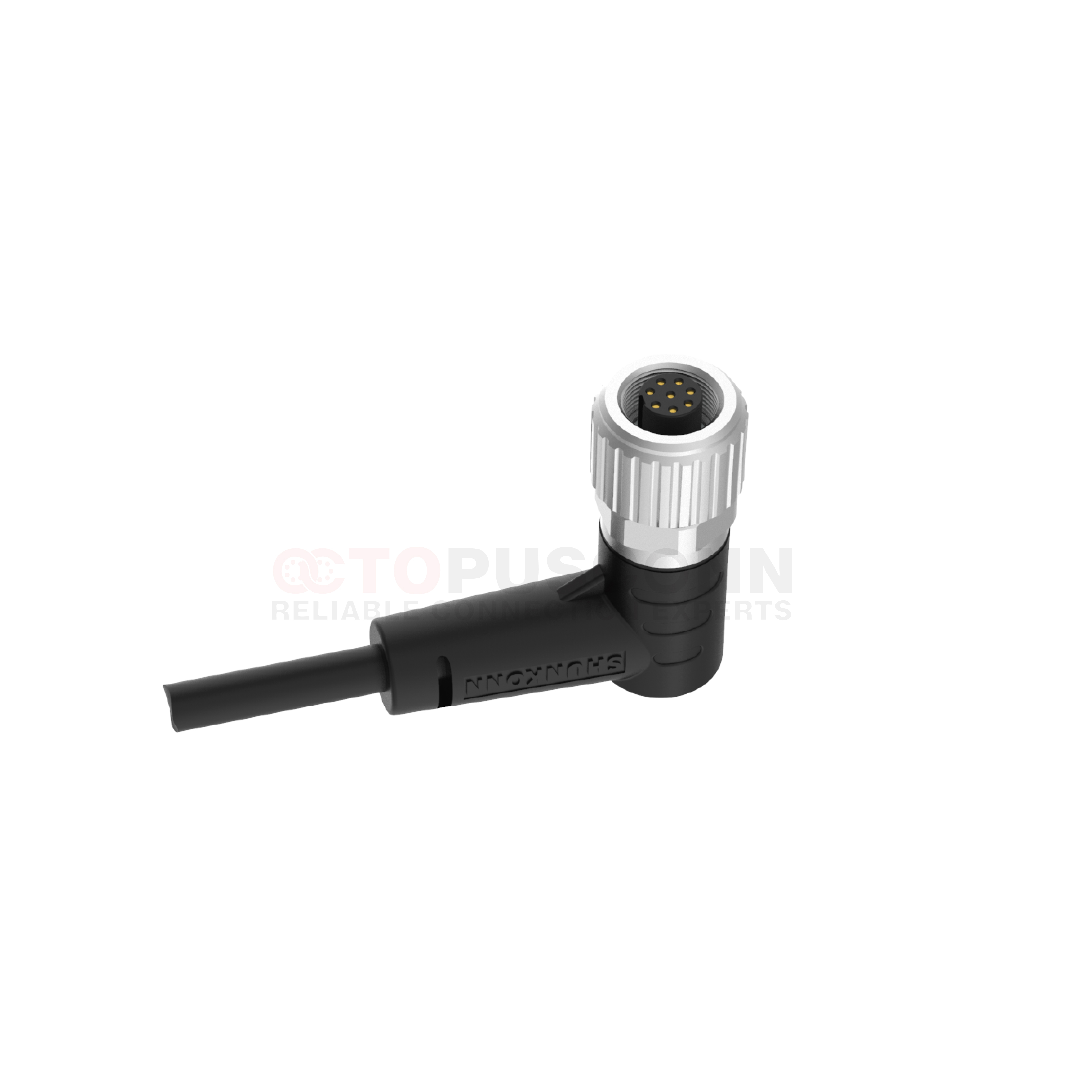

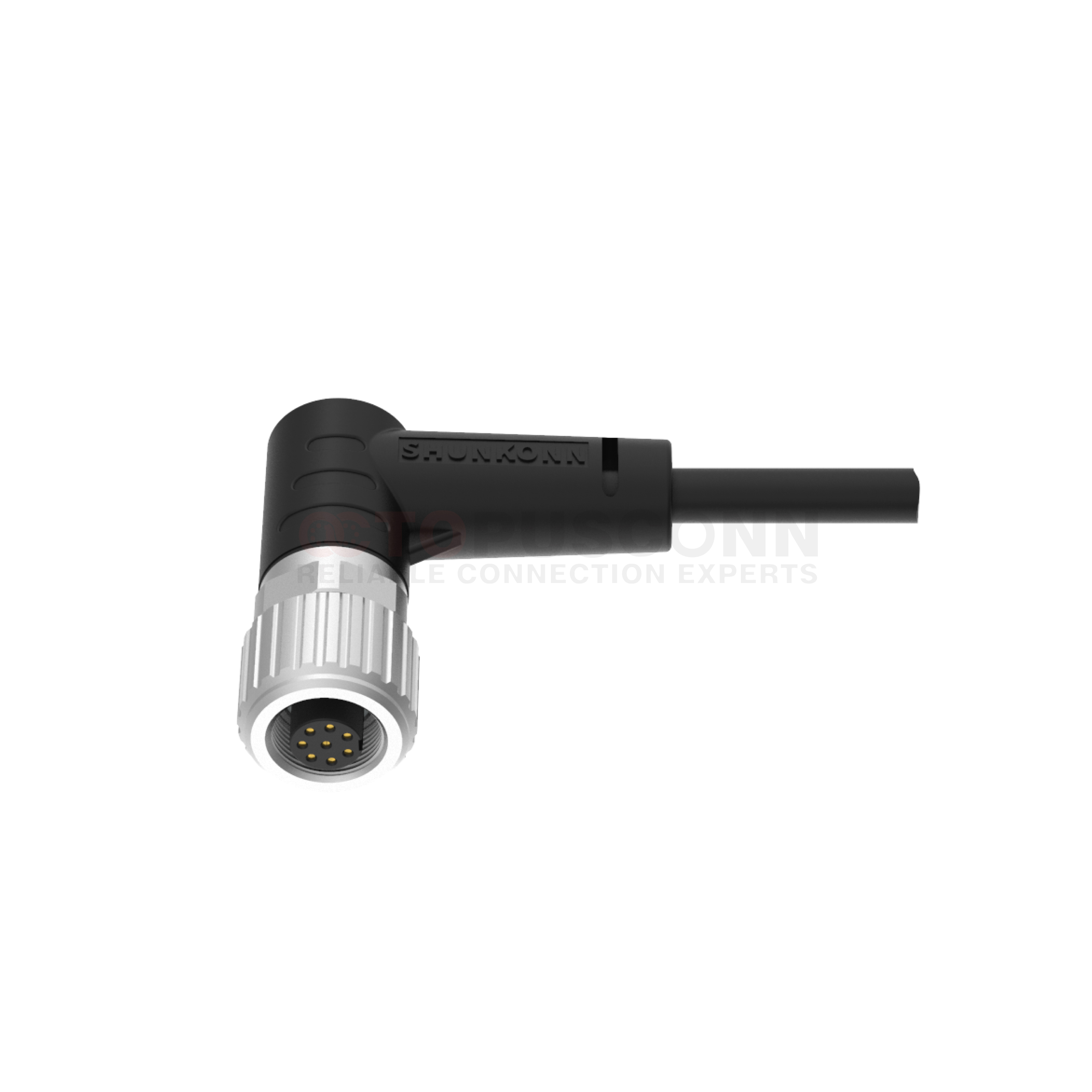

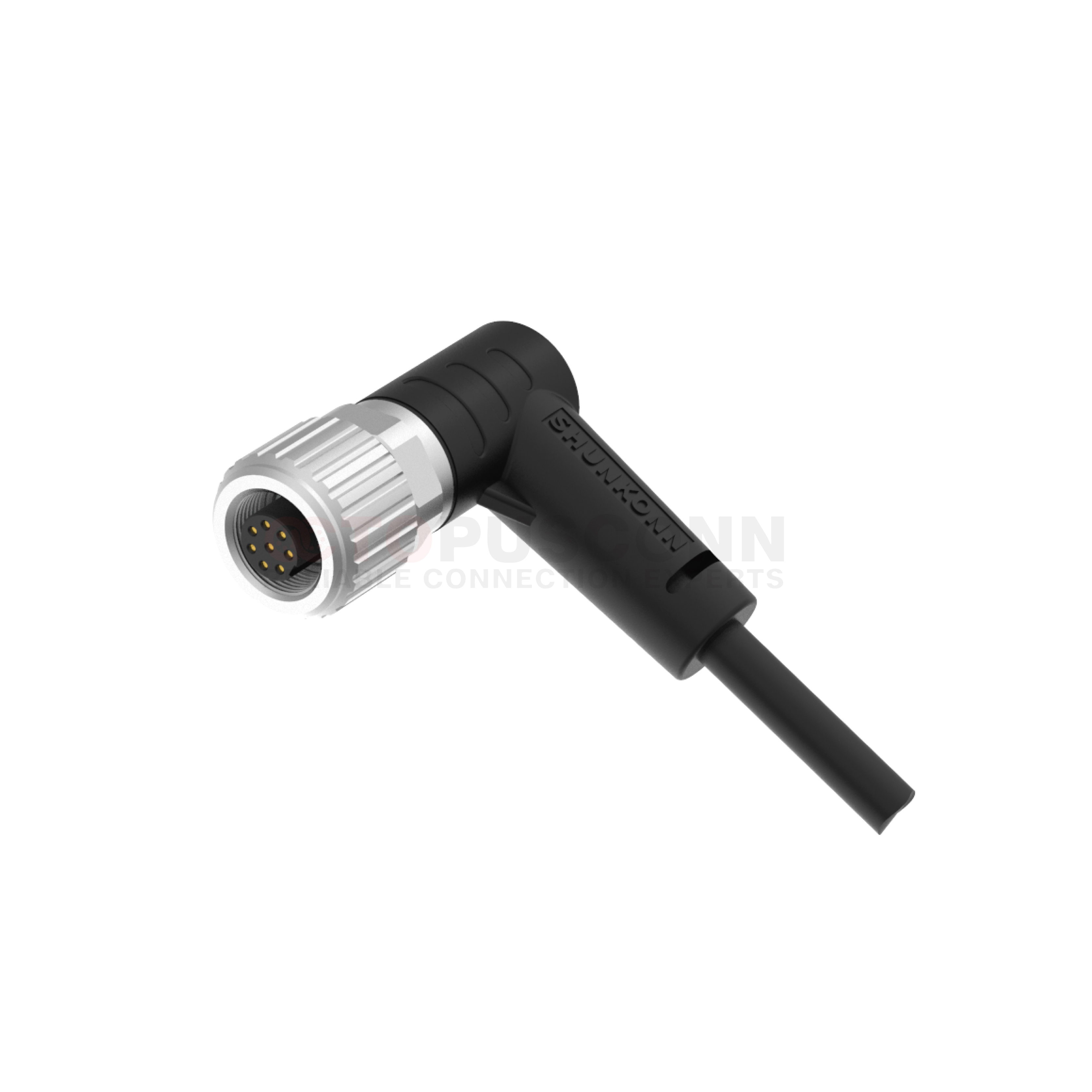

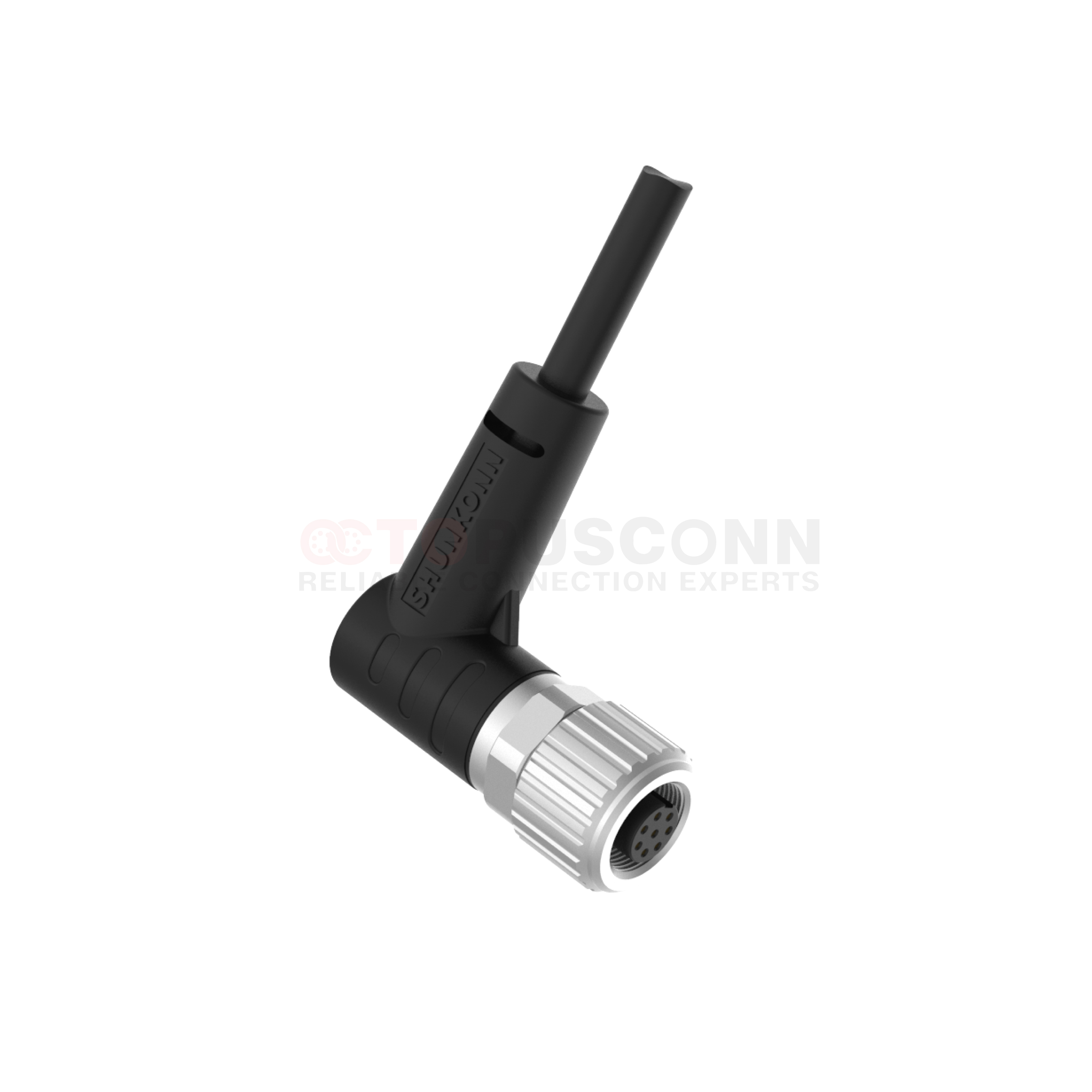

弯式90°包胶成型式预祝线缆：
90 度弯角核心造型：整体呈 L 型 90 度弯折设计，连接器与电缆的衔接处经包胶工艺形成无缝过渡结构，电缆沿连接器侧向弯折延伸，能避免布线时与周边部件发生空间干涉。清晰标识与锁紧结构：支持 2 - 8 芯多种规格，连接器端配备标准 M9 螺纹锁紧结构，耦合螺母采用黄铜镀镍材质，旋转锁紧时贴合紧密，可应对工业设备运行中的振动环境，防止连接松动。即插即用省工时：预铸工艺使其出厂时已完成连接器与电缆的固定连接，无需现场焊接或接线。安装时仅需将连接器对准对应接口，旋紧螺纹螺母即可完成固定，大幅降低现场装配误差和时间成本。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
MB09NF-025LSRAXXXXX01
|
2
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
|
MB09NF-035LSRAXXXXX01
|
3
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
|
MB09NF-045LSRAXXXXX01
|
4
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
|
MB09NF-055LSRAXXXXX01
|
5
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
|
MB09NF-065LSRAXXXXX01
|
6
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
|
MB09NF-075LSRAXXXXX01
|
7
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
|
MB09NF-085LSRAXXXXX01
|
8
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| 芯数 | 2 | 3 | 4 | 5 |
| 公端 |
|
|
|
|
| 6 | 7 | 8 | ||
|
|
|
|
||
| 芯数 | 2 | 3 | 4 | 5 |
| 母端 |
|
|
|
|
| 6 | 7 | 8 | ||
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
