卡扣式塑胶壳款：

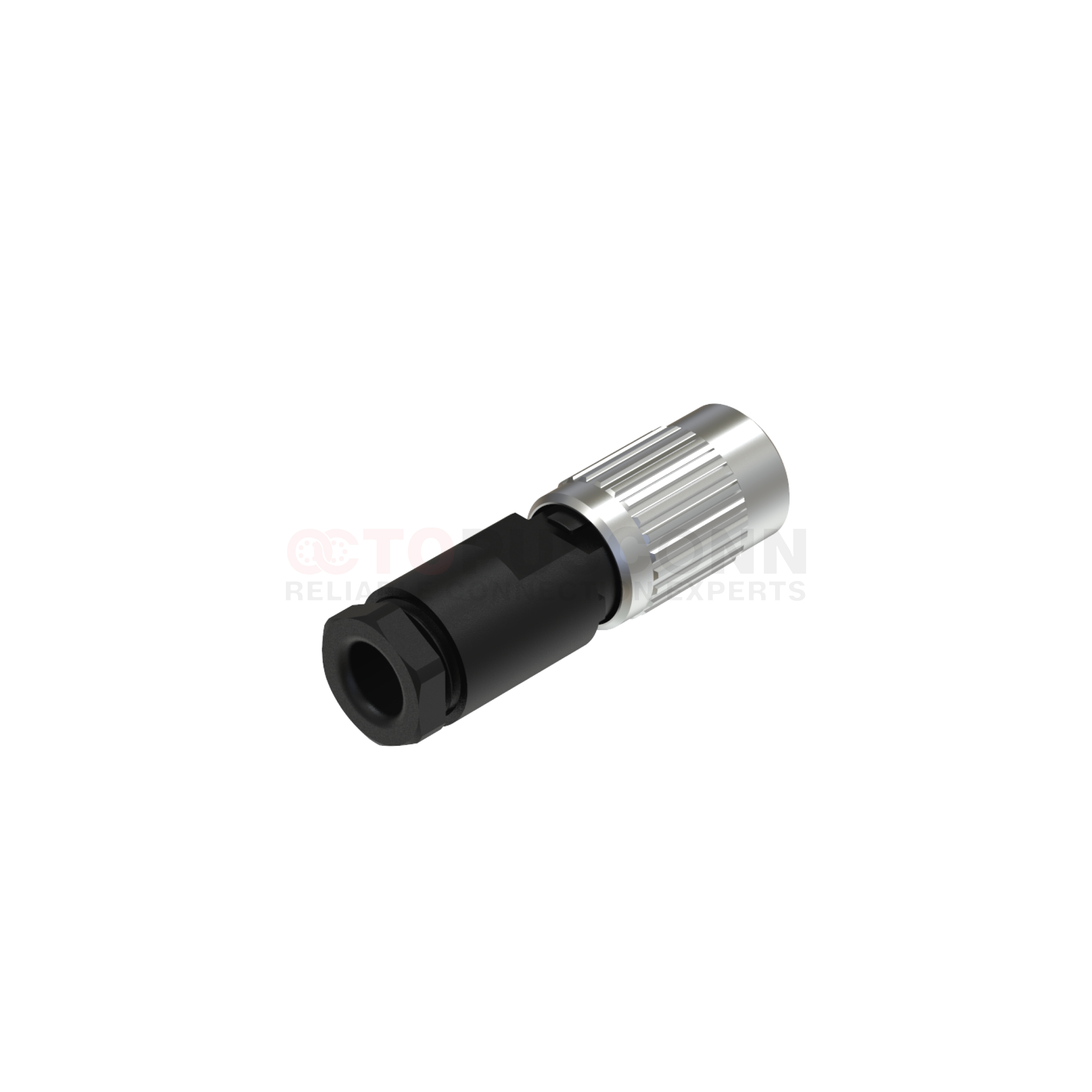

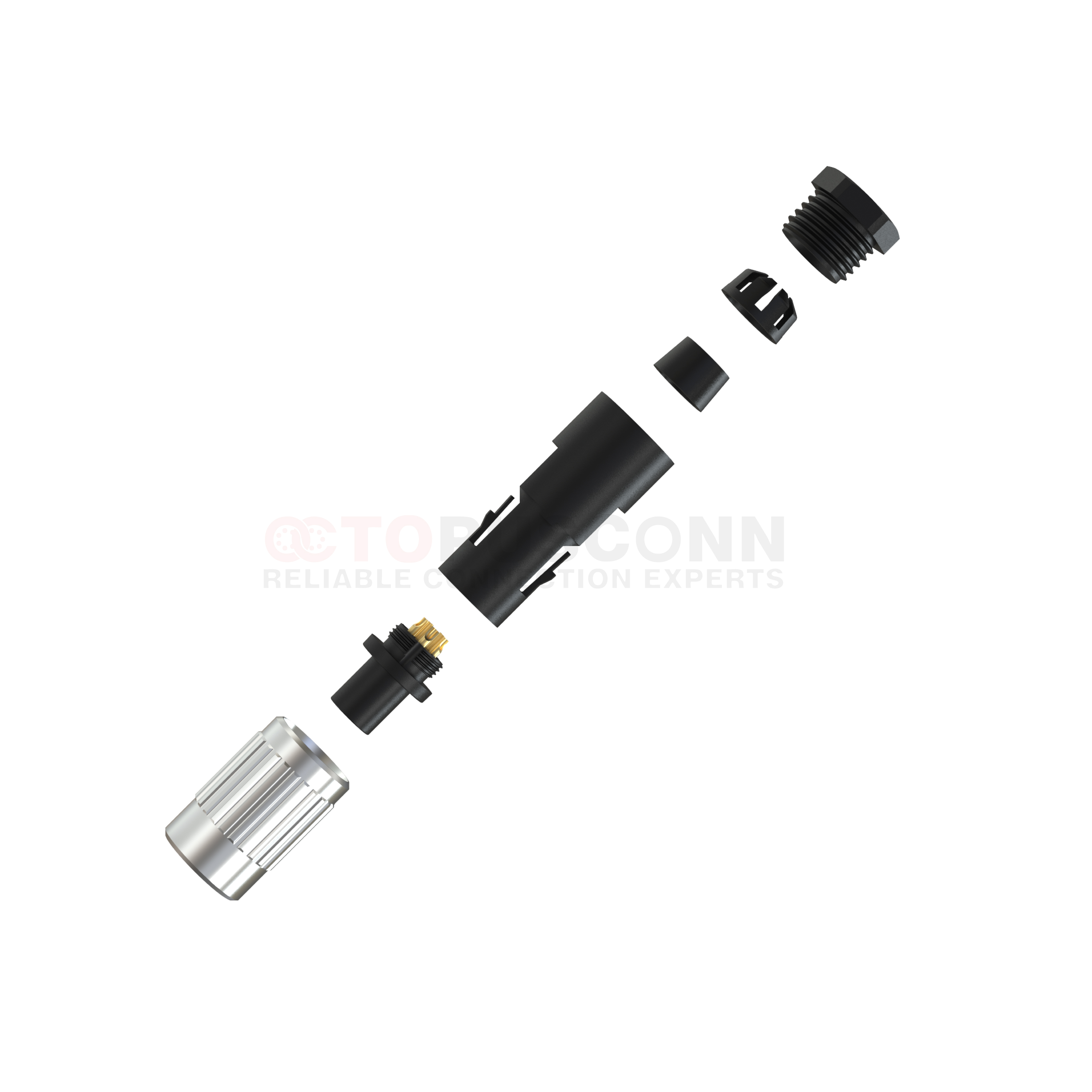

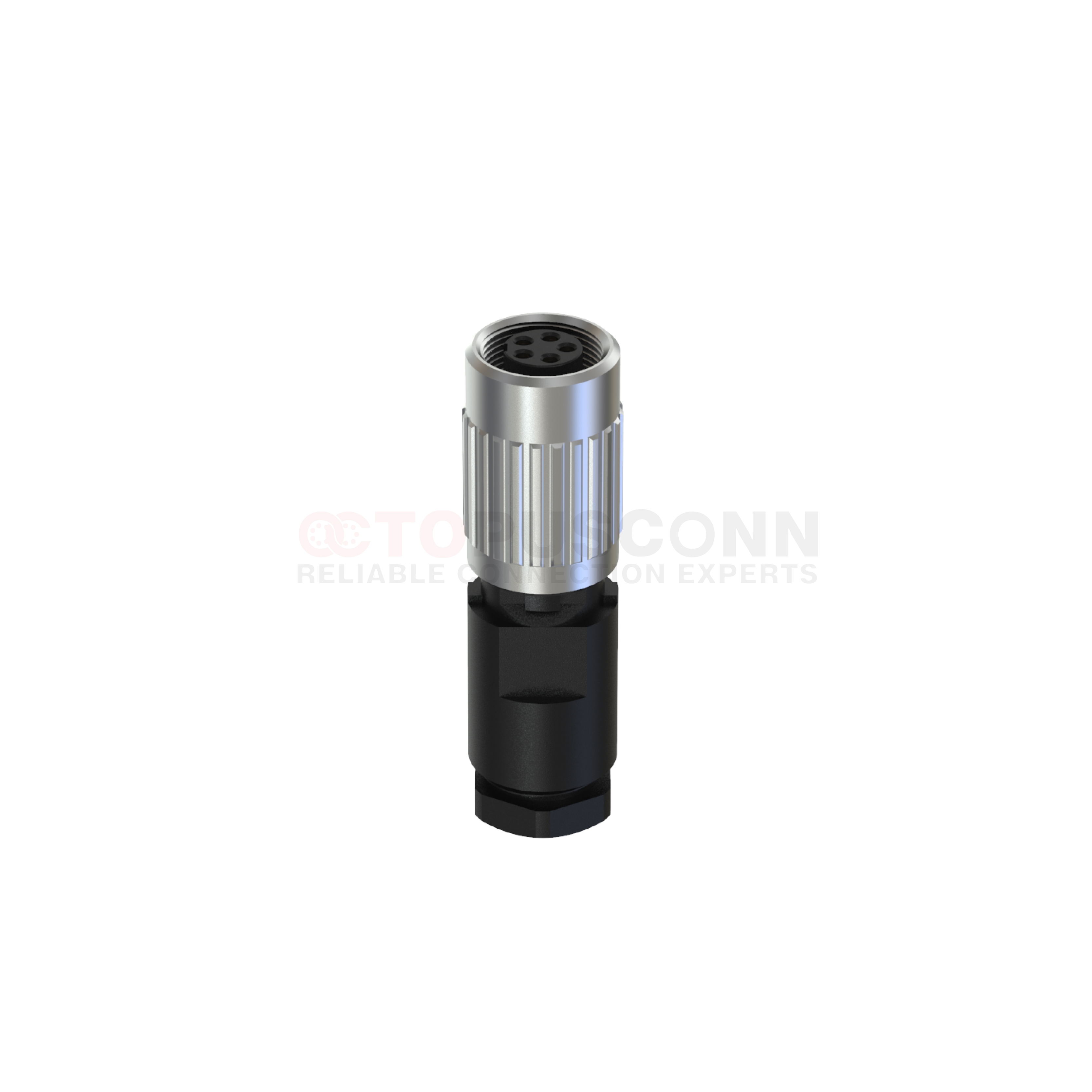

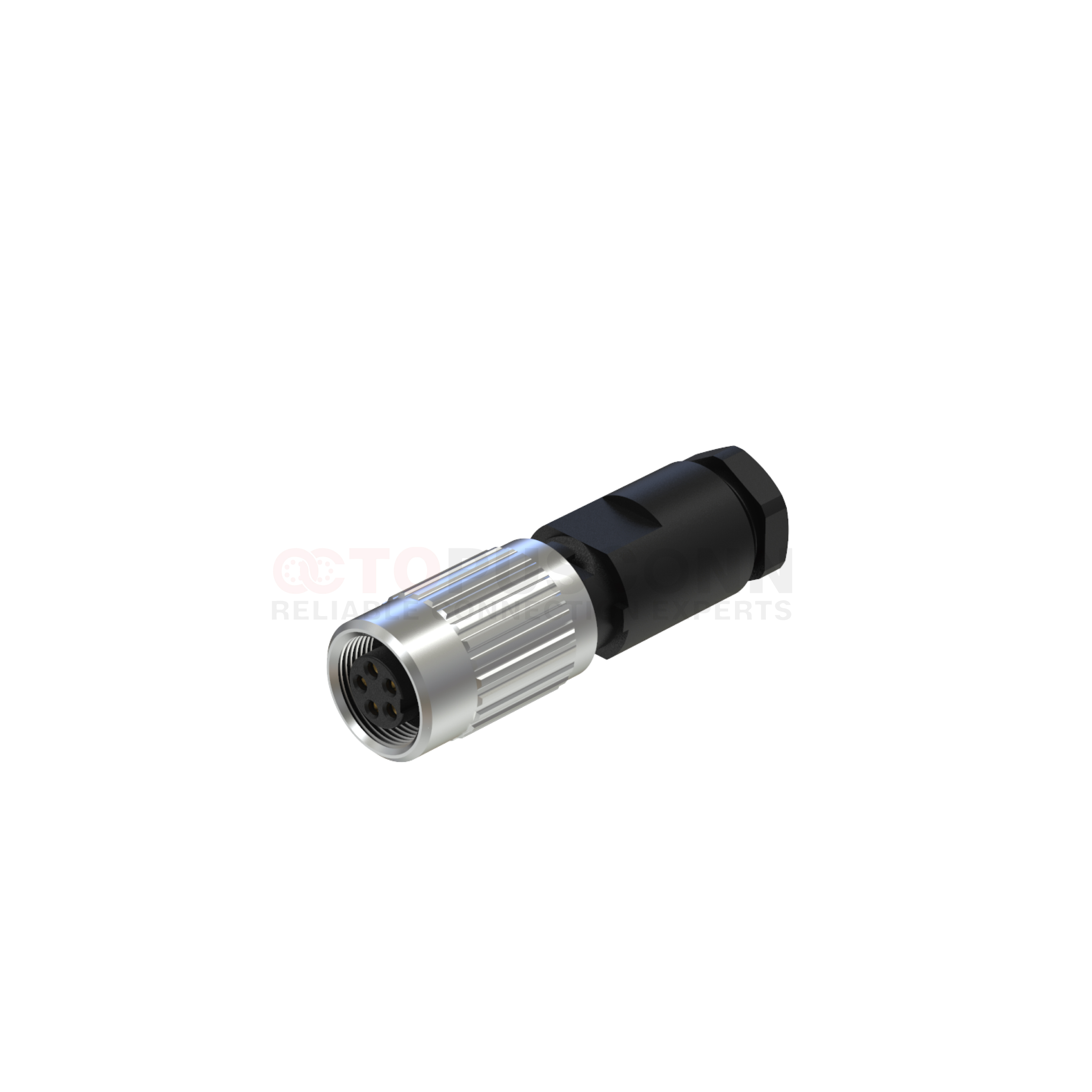

M9 圆形连接器公端卡扣式塑胶壳 2-8P 焊线式是面向空间紧凑场景的微型工业连接器，以卡扣快接、塑胶轻量、焊线稳固为核心优势，适配 2-8 芯信号 / 电源传输，兼顾便捷装配与基础防护，适合非强屏蔽的自动化与仪器仪表场景。核心优势 快接高效：卡扣锁合，无需工具，插拔比螺纹式快 3-5 倍，适合频繁插拔场景。 轻量经济：塑胶壳比金属壳减重 30%-50%，成本更低，适配非强机械冲击 / 非强 EMI 环境。 安装灵活：弯脚设计适配狭小空间布线，焊线式适配固定设备的长期稳定连接需求。 适配性强：2-8P 可选，兼容主流传感器、执行器的信号 / 电源传输需求。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
| MC09NF-02U1LSLNS001 |
2
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NF-03U1LSLNS001 |
3
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NF-04U1LSLNS001 |
4
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NF-05U1LSLNS001 |
5
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
| MC09NF-06U1LSLNS001 |
6
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| MC09NF-07U1LSLNS001 |
7
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| MC09NF-08U1LSLNS001 |
8
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| 芯数 | 2 | 3 | 4 | 5 |
| 公端 |
|
|
|
|
| 6 | 7 | 8 | ||
|
|
|
|
||
| 芯数 | 2 | 3 | 4 | 5 |
| 母端 |
|
|
|
|
| 6 | 7 | 8 | ||
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
