可有芯数 ：3P，4P，6P，8P
类别 ：母端
安装方式 ：板后安装
接线方式 ：插板式
应用 ：电力，信号

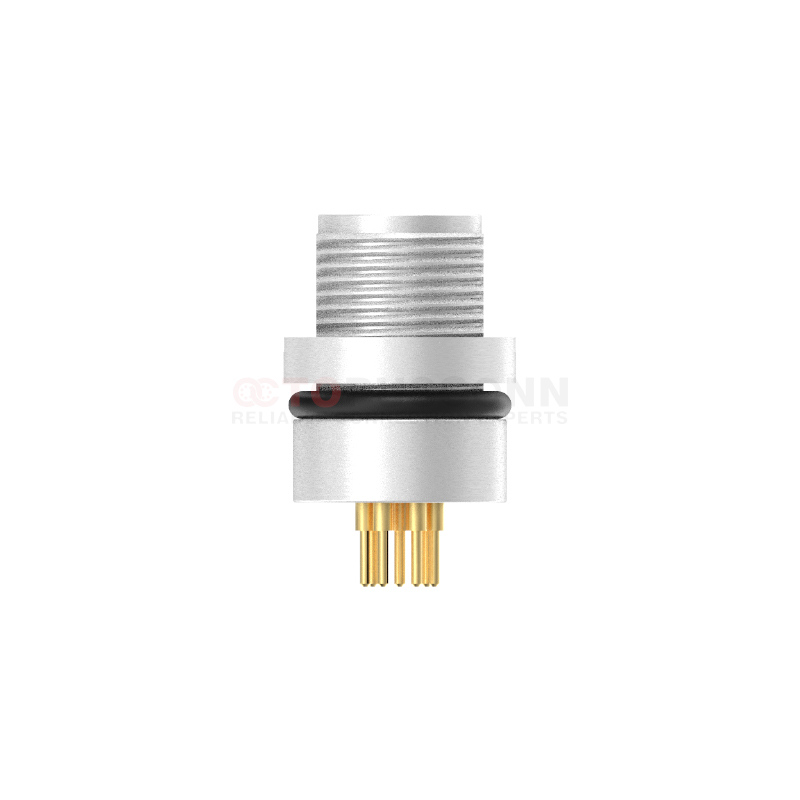

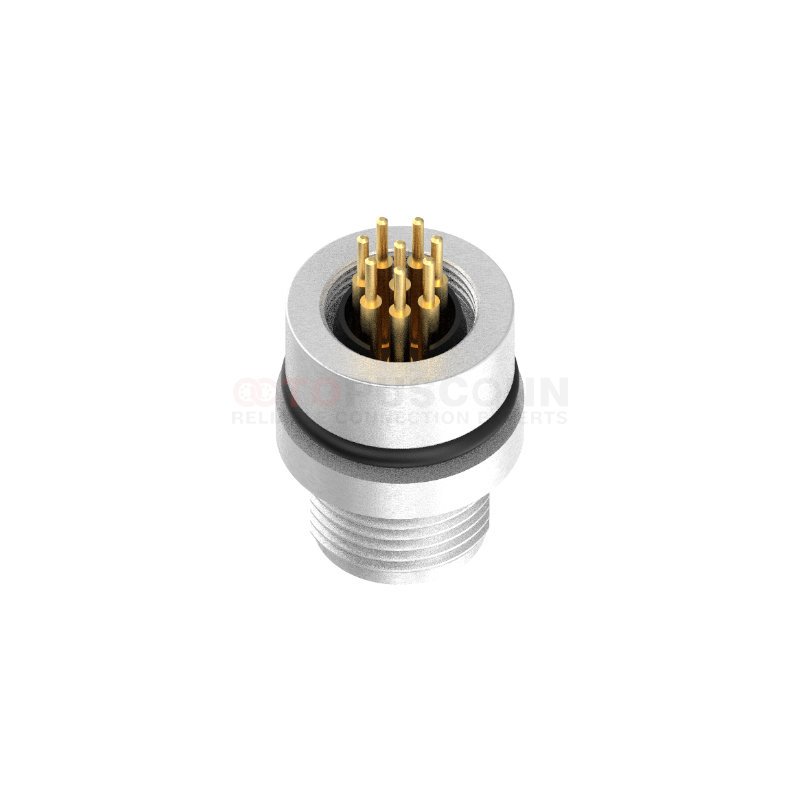

板面安装插板式：
编码与引脚：A 编码是其核心标识，能有效避免与 B 等其他编码的 M8 连接器混淆误配，引脚规格丰富，涵盖 3、4、6、8 等多种芯数，适配不同传输需求，比如 4 芯款常用于基础以太网传输。引脚多采用镀金黄铜材质，保障导电性能和抗腐蚀能力，螺母与螺丝也多为镀镍黄铜材质，提升整体耐用性。环境与机械性能：多数产品防护等级达 IP67，可实现防水防尘，适配工业现场多油污、粉尘的恶劣环境。常规工作温度范围为 - 40℃~+85℃，插拔次数不低于 500 次，螺纹锁紧结构还具备良好的防震性，能应对设备振动带来的连接松动问题。适配紧凑场景：作为微型连接器，其板面插板设计占用空间小，尤其适合工业控制柜、小型传感器、微型执行器等空间受限的设备，可灵活嵌入密集的电路板或面板中，不干扰周边部件。 安装维护高效：搭配螺纹锁紧结构，插板后通过螺母固定即可完成装配，无需复杂工具。后期检修时，仅需拧开螺母就能拆卸更换，大幅降低维护成本，适配工业现场快速装配需求。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
MC08AF-03R2LDLNS1601
|
3
|
3A
|
60V
|
60V
|
24
|
0.25
|
|
|
MC08AF-04R2LDLNS1601
|
4
|
3A
|
60V
|
60V
|
24
|
0.25
|
|
|
MC08AF-06R2LDLNS1601
|
6
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
|
|
MC08AF-08R2LDLNS1601
|
8
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
|
| 芯数 | 3A | 4A | 6A |
| 公端 |
|
|
|
| 8A | 5B | 4D | |
|
|
|
|
|
| 芯数 | 3A | 4A | 6A |
| 母端 |
|
|
|
| 8A | 5B | 4D | |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
