直式塑胶组装焊线式：

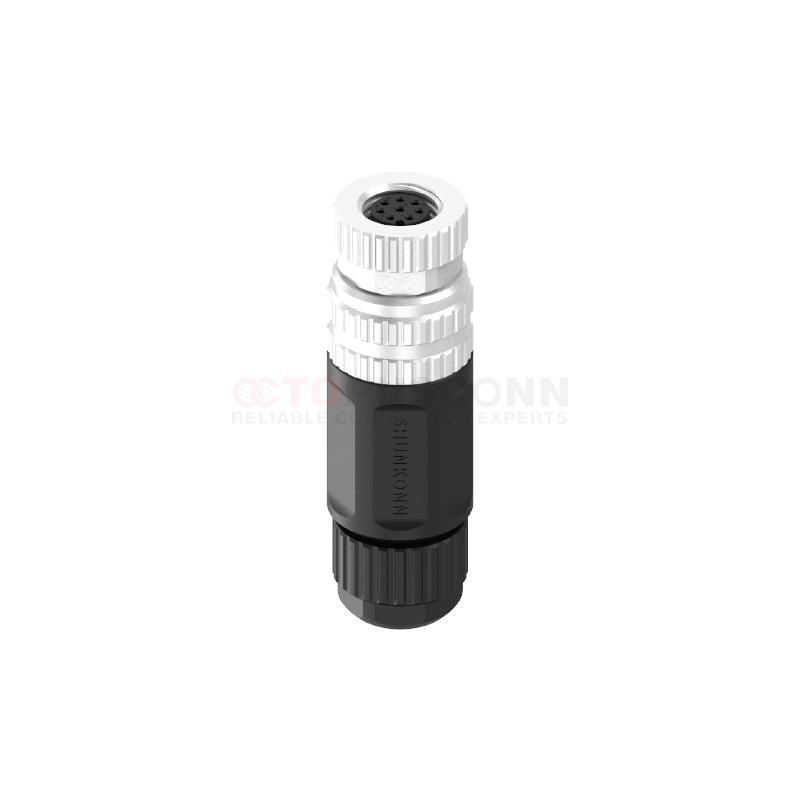

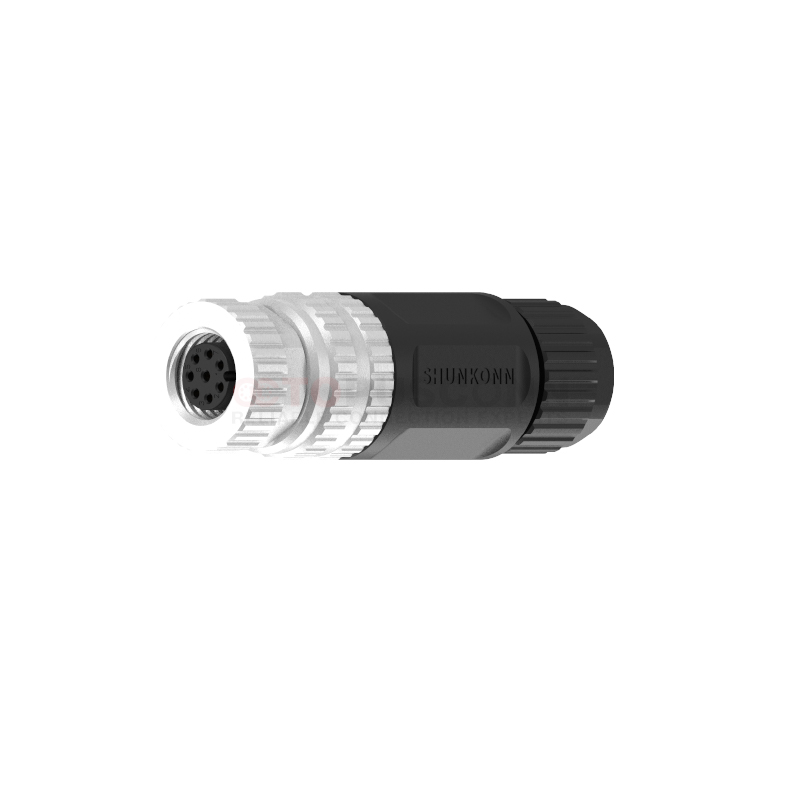

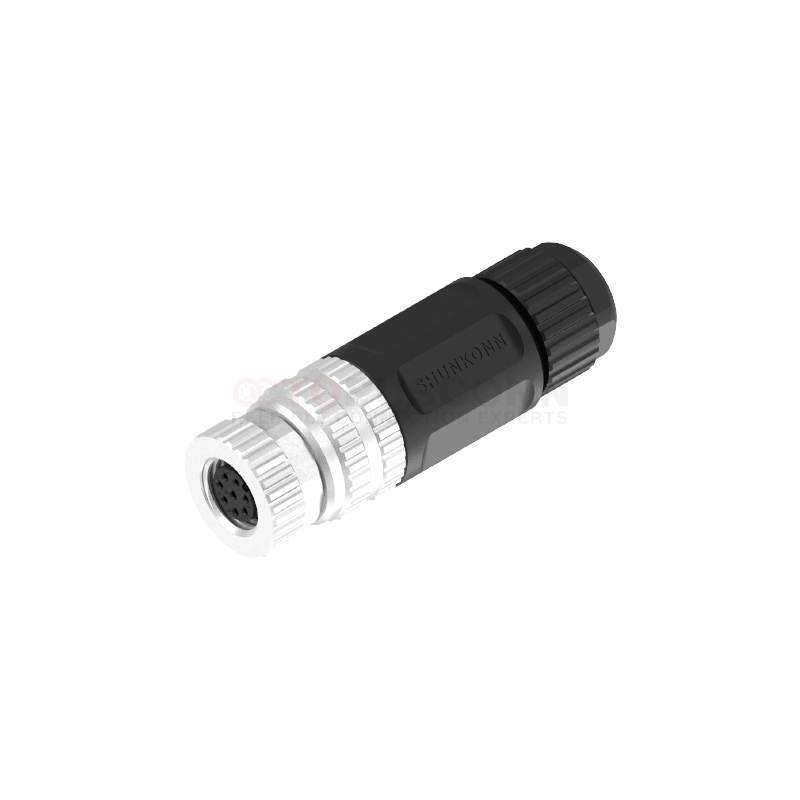

外观与结构：采用直式设计，整体呈圆柱形，外壳为塑胶材质，通常具有良好的耐磨性和绝缘性。连接器采用螺纹锁紧方式，确保连接的稳固性，防止在振动或冲击环境下松动。 芯数与编码：有 3 芯、4 芯、6 芯、8 芯等多种芯数可供选择，满足不同的信号传输需求。A 编码是其独特的标识，可有效防止与其他编码的连接器误插。组装与接线方式：采用塑胶组装工艺，内部结构紧凑。接线方式为焊线式，需要将导线通过焊接的方式连接到连接器的端子上，这种连接方式能够提供良好的电气性能和机械强度。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
MC08AF-03N1LSMNS1401
|
3
|
3A
|
60V
|
60V
|
24
|
0.25
|
|
|
MC08AF-04N1LSMNS1401
|
4
|
3A
|
60V
|
60V
|
24
|
0.25
|
|
|
MC08AF-06N1LSMNS1401
|
6
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
|
|
MC08AF-08N1LSMNS1401
|
8
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
|
| 芯数 | 3A | 4A | 6A |
| 公端 |
|
|
|
| 8A | 5B | 4D | |
|
|
|
|
|
| 芯数 | 3A | 4A | 6A |
| 母端 |
|
|
|
| 8A | 5B | 4D | |
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
