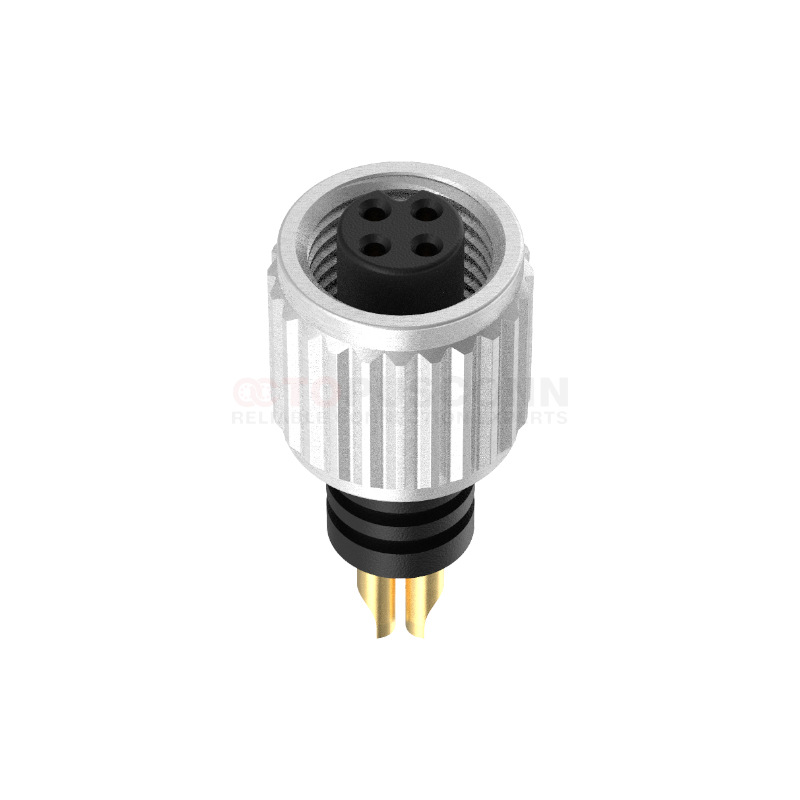

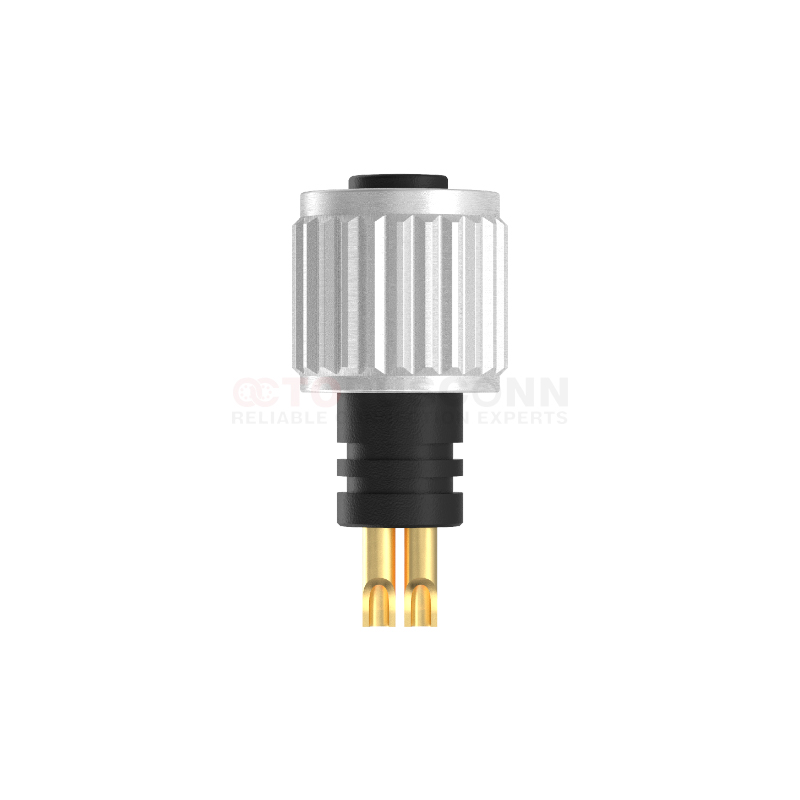

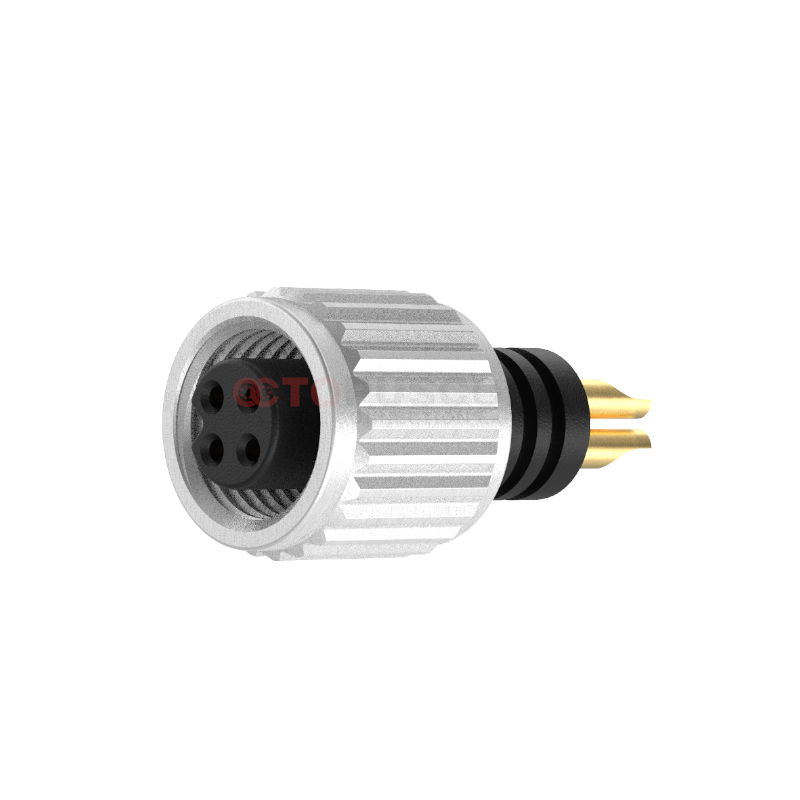

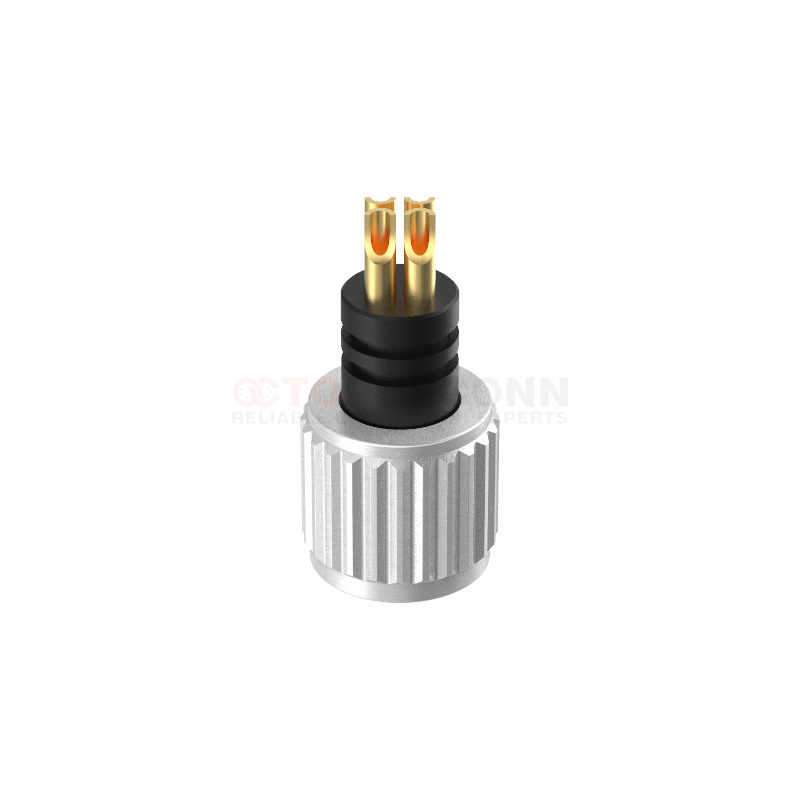

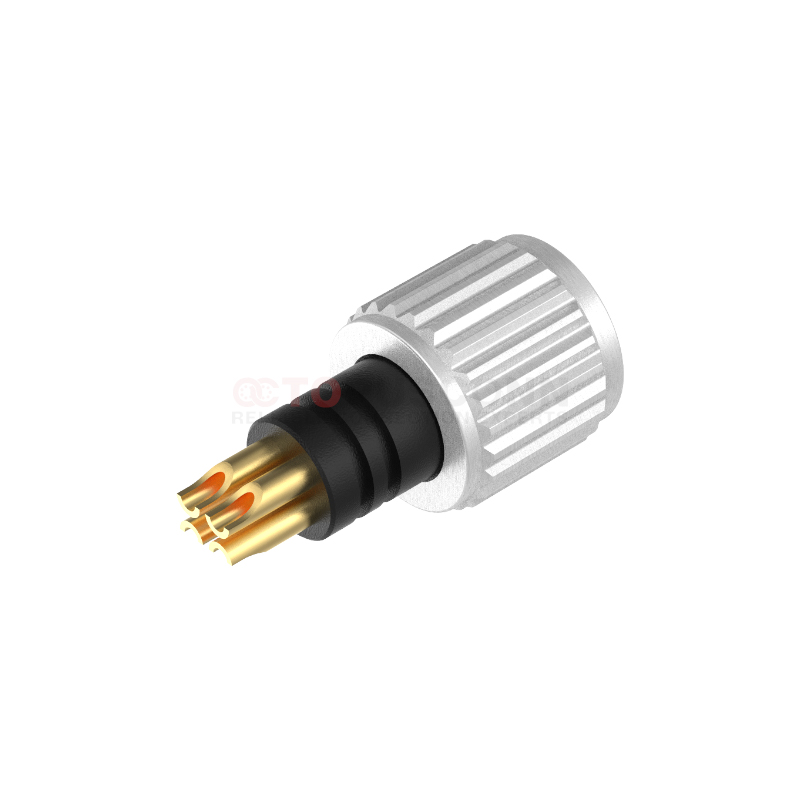

M5圆形连接器，为母端直立式线端类型，支持3-4芯焊线连接，符合IEC 61076-2-105标准。产品防护等级达IP67/IP68（锁紧状态），防尘防水性能优良，适配复杂工况。电气性能可靠：接触电阻低且稳定，保障信号高效传输；绝缘电阻≥100mΩ，有效防范短路，提升系统运行可靠性；经严格耐压测试，可在60V额定电压下安全工作，避免设备因过电压损坏。其额定电流1A，适配最大0.14mm²（26AWG）线规。
产品外壳采用镍镀黄铜，母端插孔为镀金铜，绝缘体采用耐环境专用材质。通过优化结构设计，有效提升抗电磁干扰（EMI）能力，降低外部干扰对信号传输的影响。工作温度范围为-40℃~+85℃，可适应多种极端环境；采用螺纹锁紧结构，连接牢固不易松动，插拔循环次数>500次，能稳定应用于多尘、潮湿等恶劣工业场景。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
3
|
1A
|
60V
|
60V
|
26
|
0.14
|
||
|
4
|
1A
|
60V
|
60V
|
26
|
0.14
|
||
| 芯数 | 3 | 4 | 芯数 | 3 | 4 |
| 公端 |
|
|
母端 |
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
