可有芯数：2P，3P，4P，5P，6P，7P，8P
类别：母端
安装方式：螺钉式
方向：直式180°
应用：电力，信号

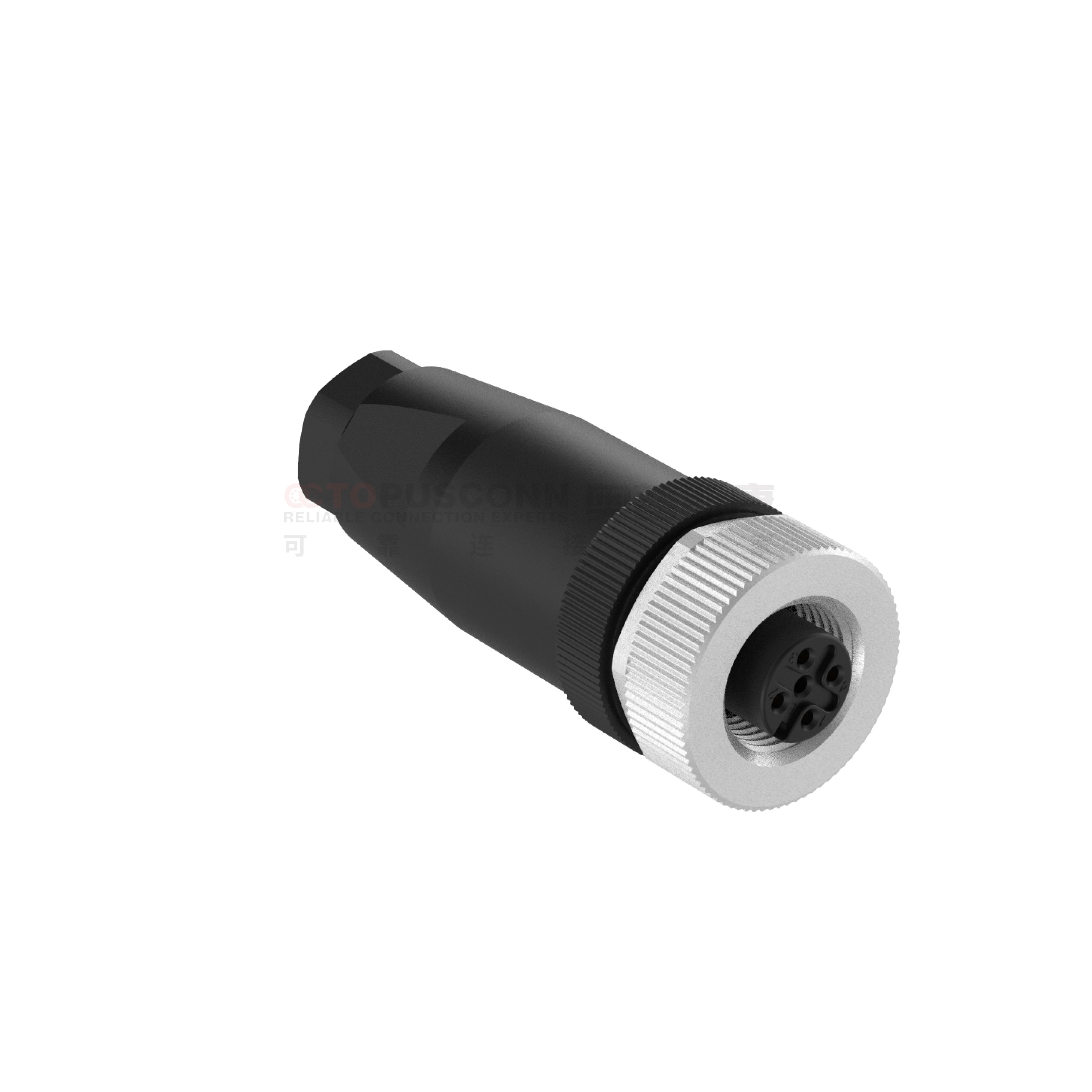

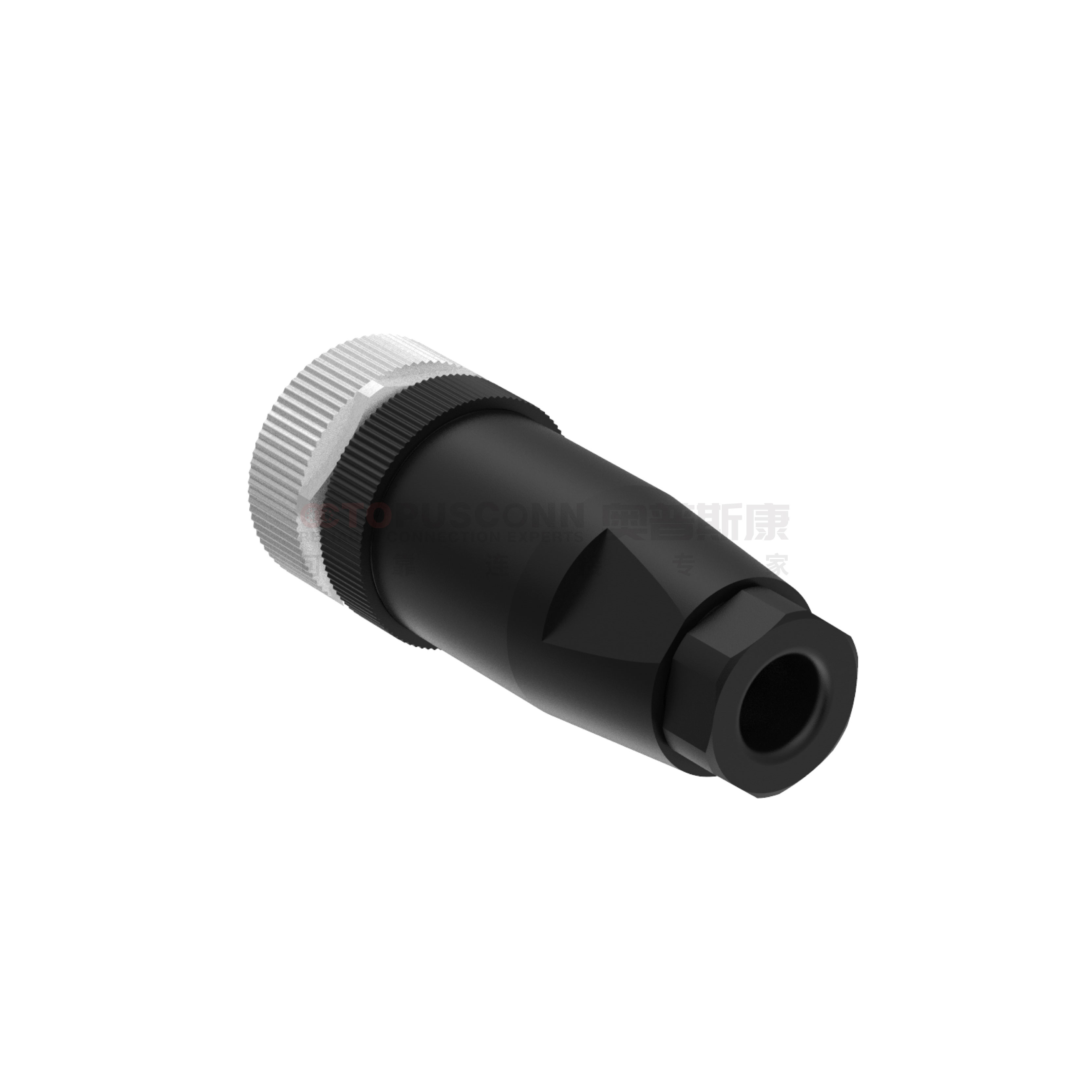

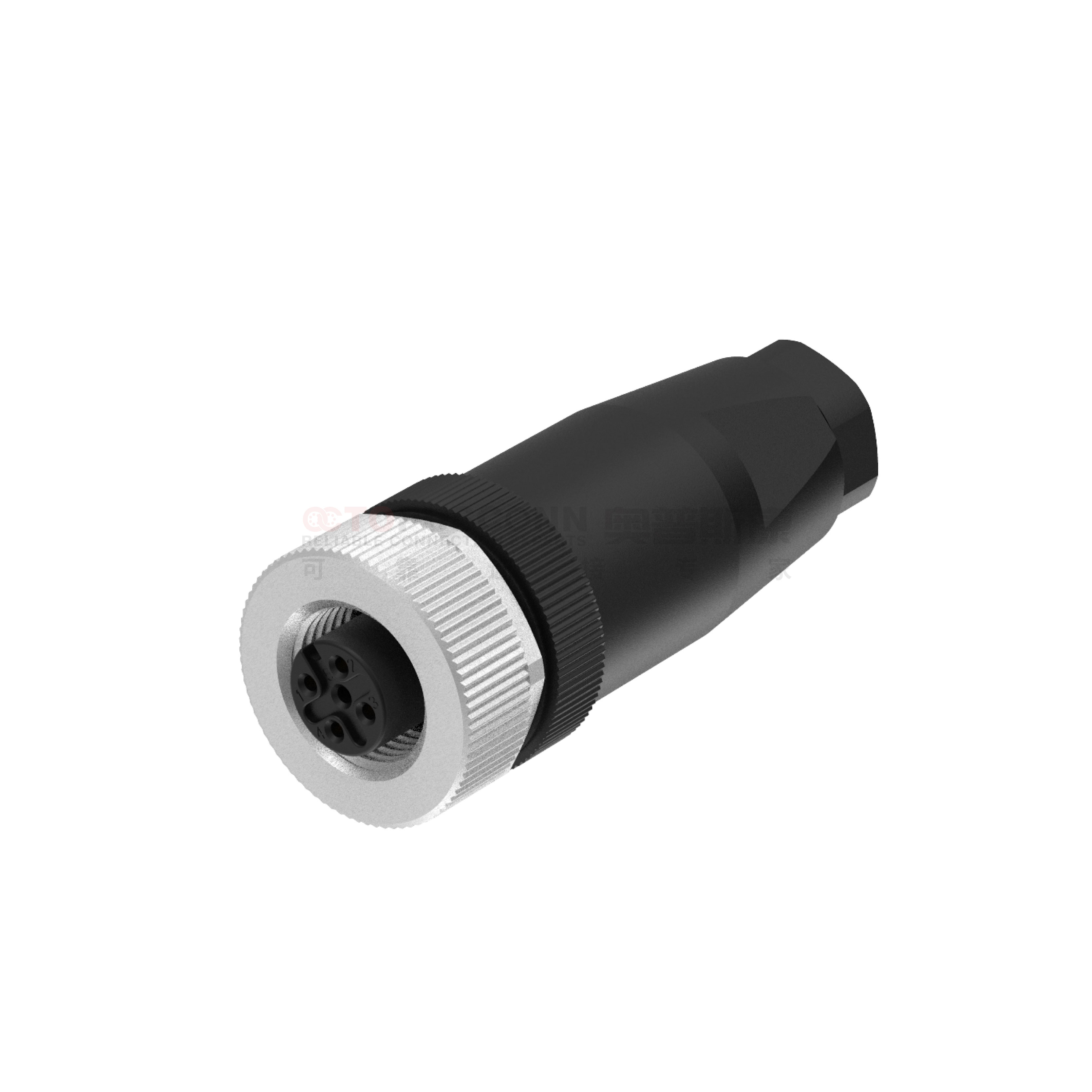

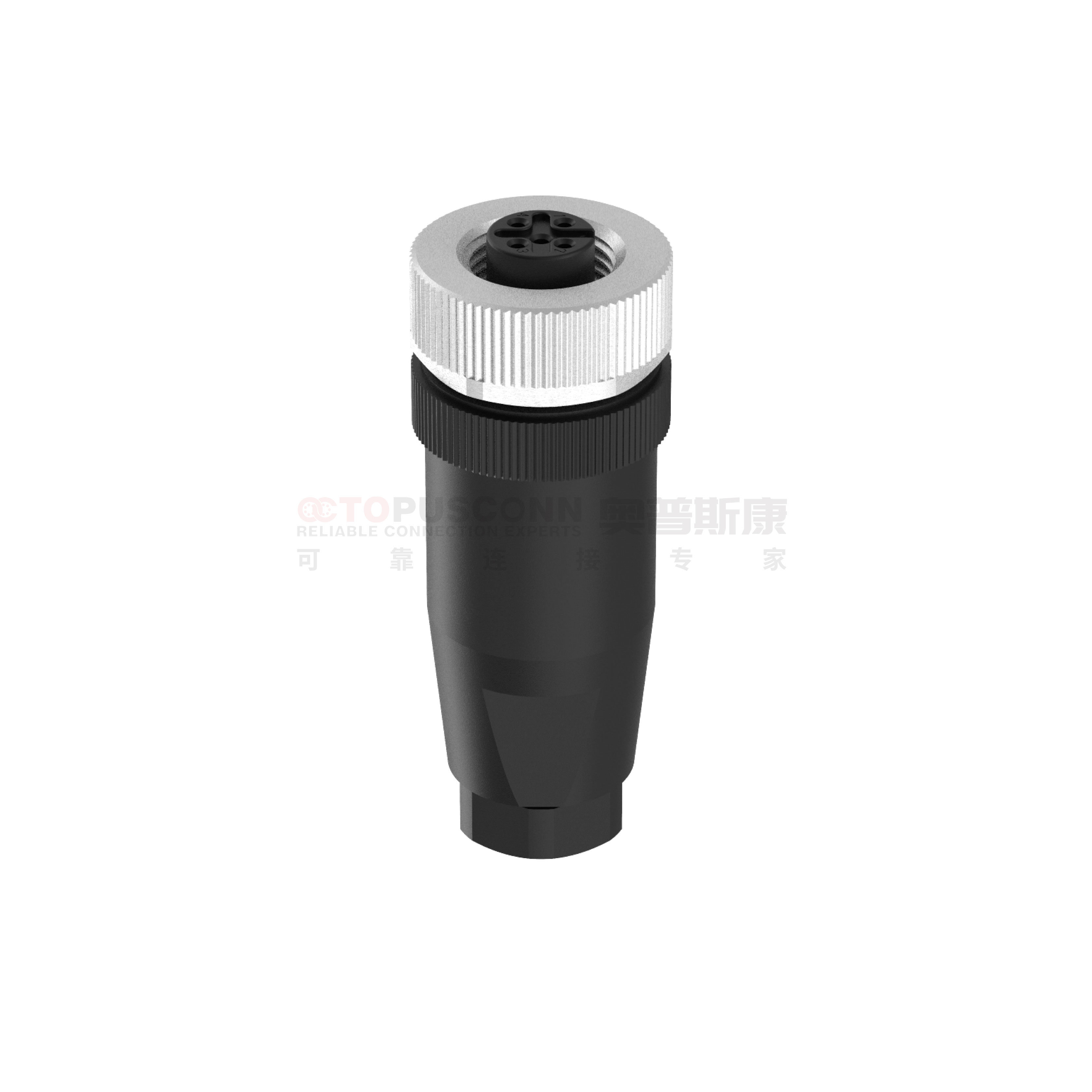

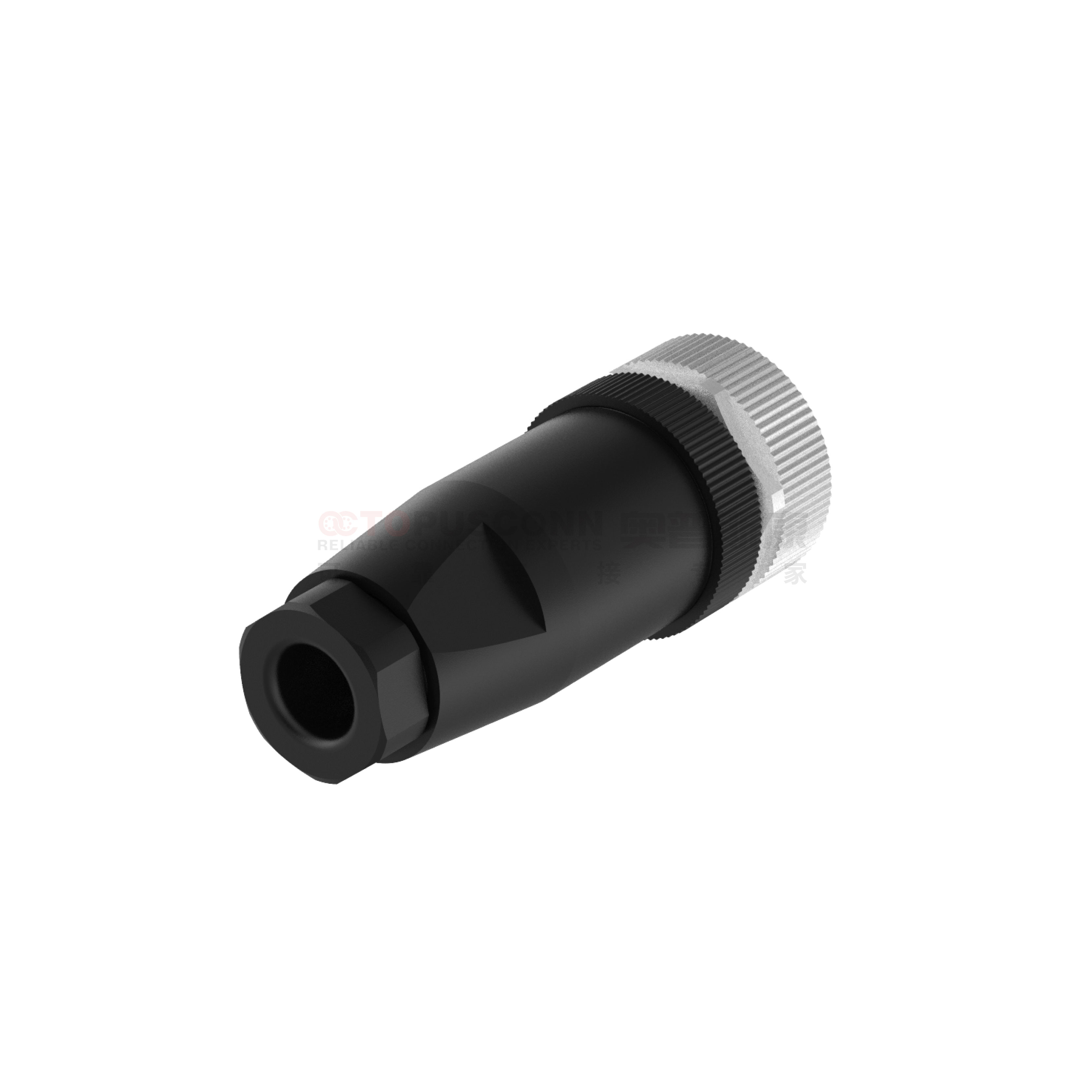

直式螺钉式塑胶：
采用 180° 直线设计，线缆与插头呈直线布局，可沿设备表面笔直布线，避免弯折导致的导体断裂，线缆弯折寿命较非直式布线延长数倍。轴向插拔仅需预留 15 - 20mm 空间，单手即可操作，特别适合控制柜面板、传感器背部、户外储能柜顶部等开阔区域，大幅降低布线与插拔的空间成本。核心采用螺钉压接工艺，无需焊接和专用工具，普通人 10 分钟内就能完成组装。若压接失误可拧开螺钉重新操作，避免传统一体成型连接器的整体报废浪费。适配 0.75 - 2.5mm² 导线，更换线缆时仅需替换对应线缆固定套，无需整套更换，库存种类可减少 60%，小批量改造或紧急抢修时能大幅缩短设备停机时间。涵盖 A/B/D/K/S/T/X 全编码，适配信号、电源、高速数据等不同传输需求。比如 X 编码支持 10Gbps 高速以太网传输，适配机器视觉设备；K 编码适配交流电传输，可同步输送控制信号与电源。全金属外壳形成 360° 电磁屏蔽，屏蔽衰减≥80dB，能隔绝车间电机、变频器产生的电磁干扰，保障信号和电力传输稳定。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12AF-02U1LJZNS102 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-03U1LJZNS102 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-04U1LJZNS102 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-05U1LJZNS102 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MC12AF-06U1LJZNS102 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AF-08U1LJZNS102 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |
|
|
|
 |
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |
|
|
|
|
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
