可有芯数：2P，3P，4P，5P，6P，7P，8P，12P，17P
类别：母端
安装方式：焊线式
应用：电力，信号

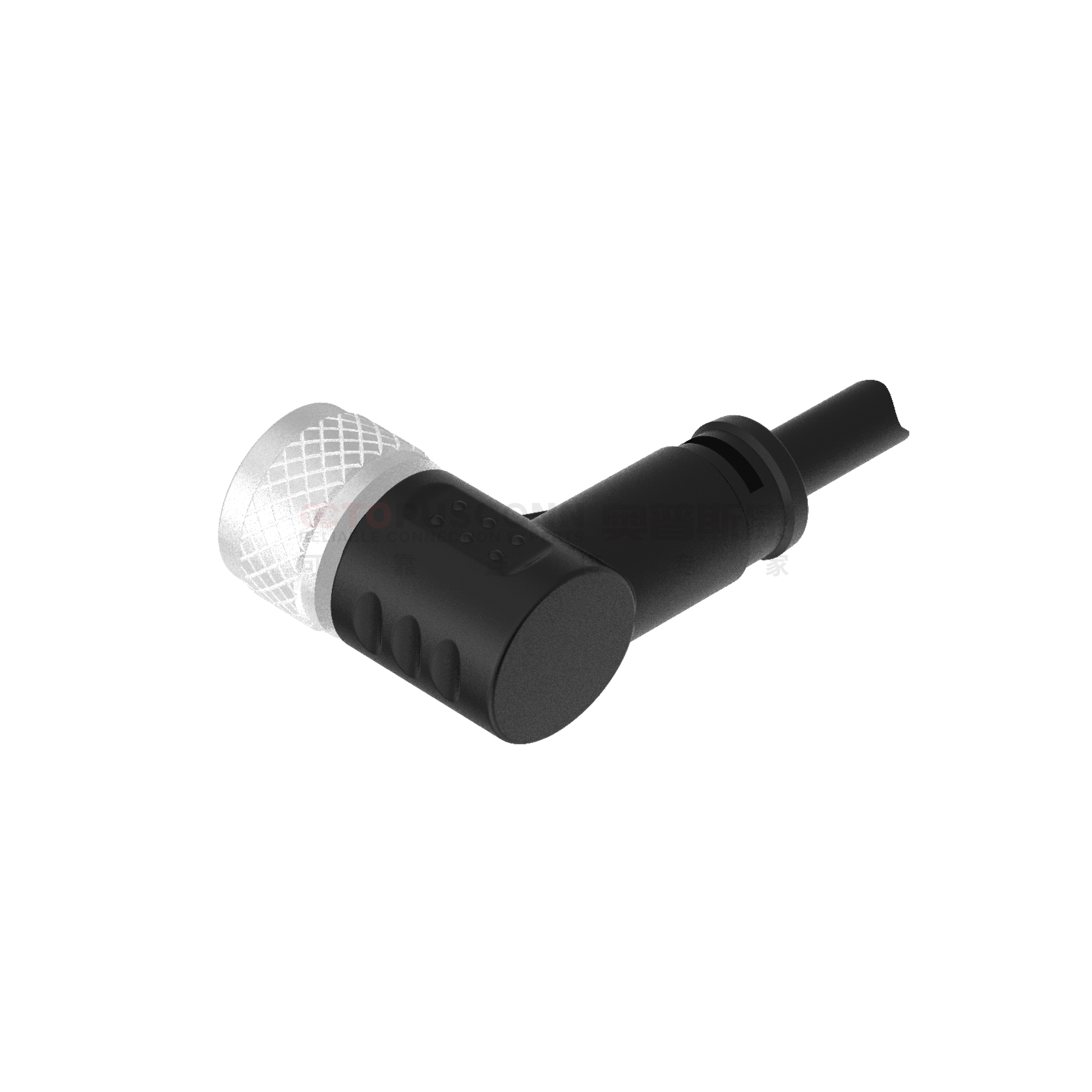

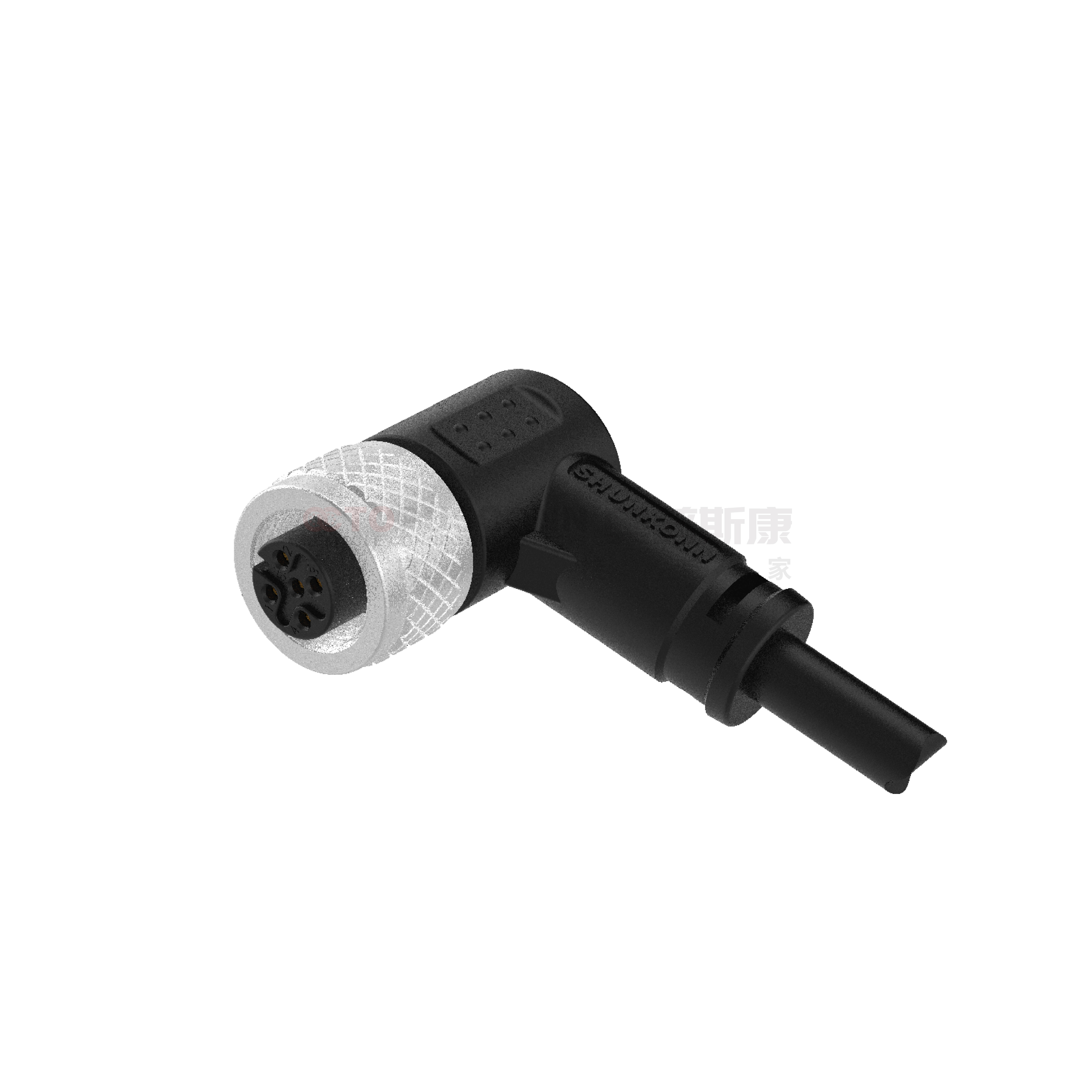

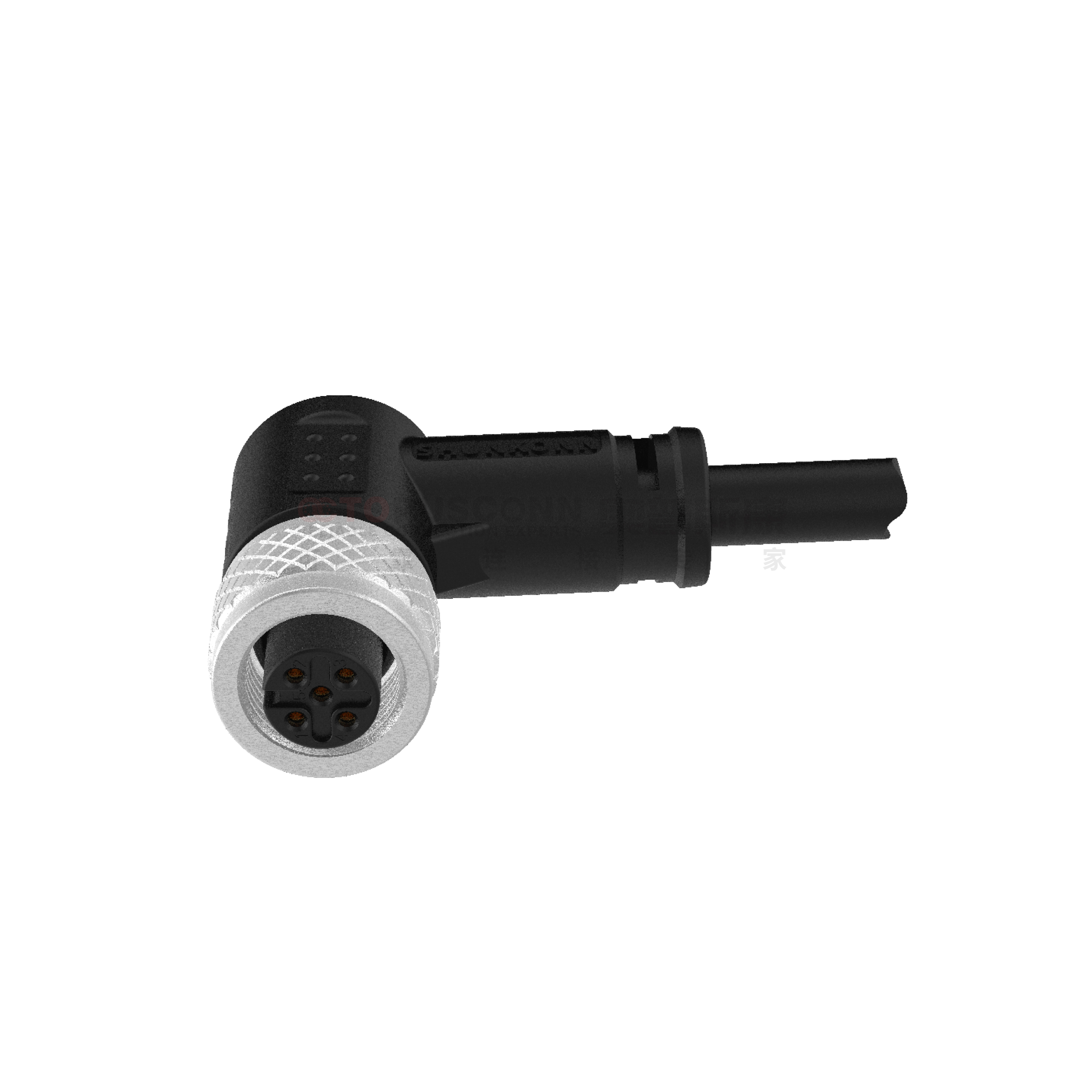

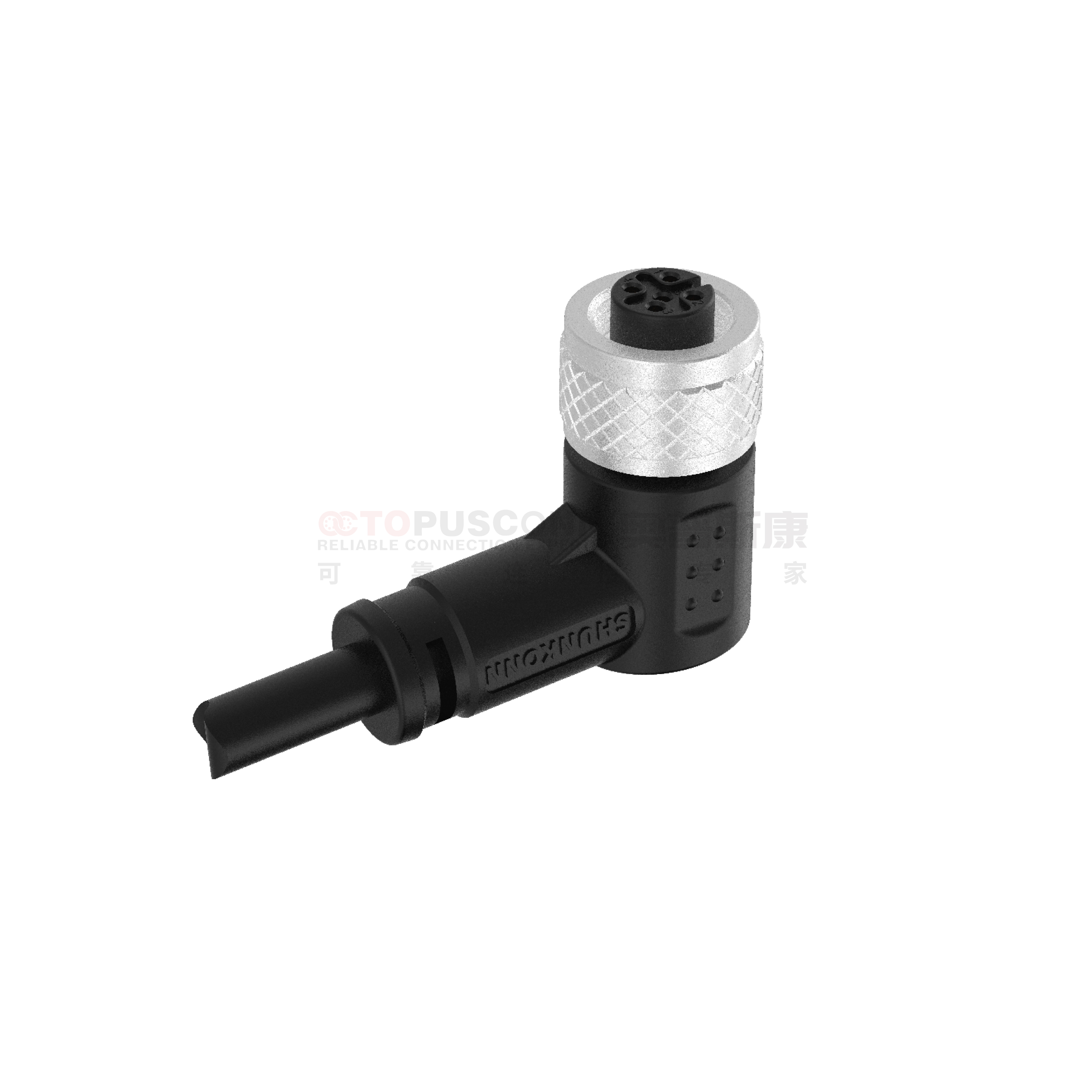

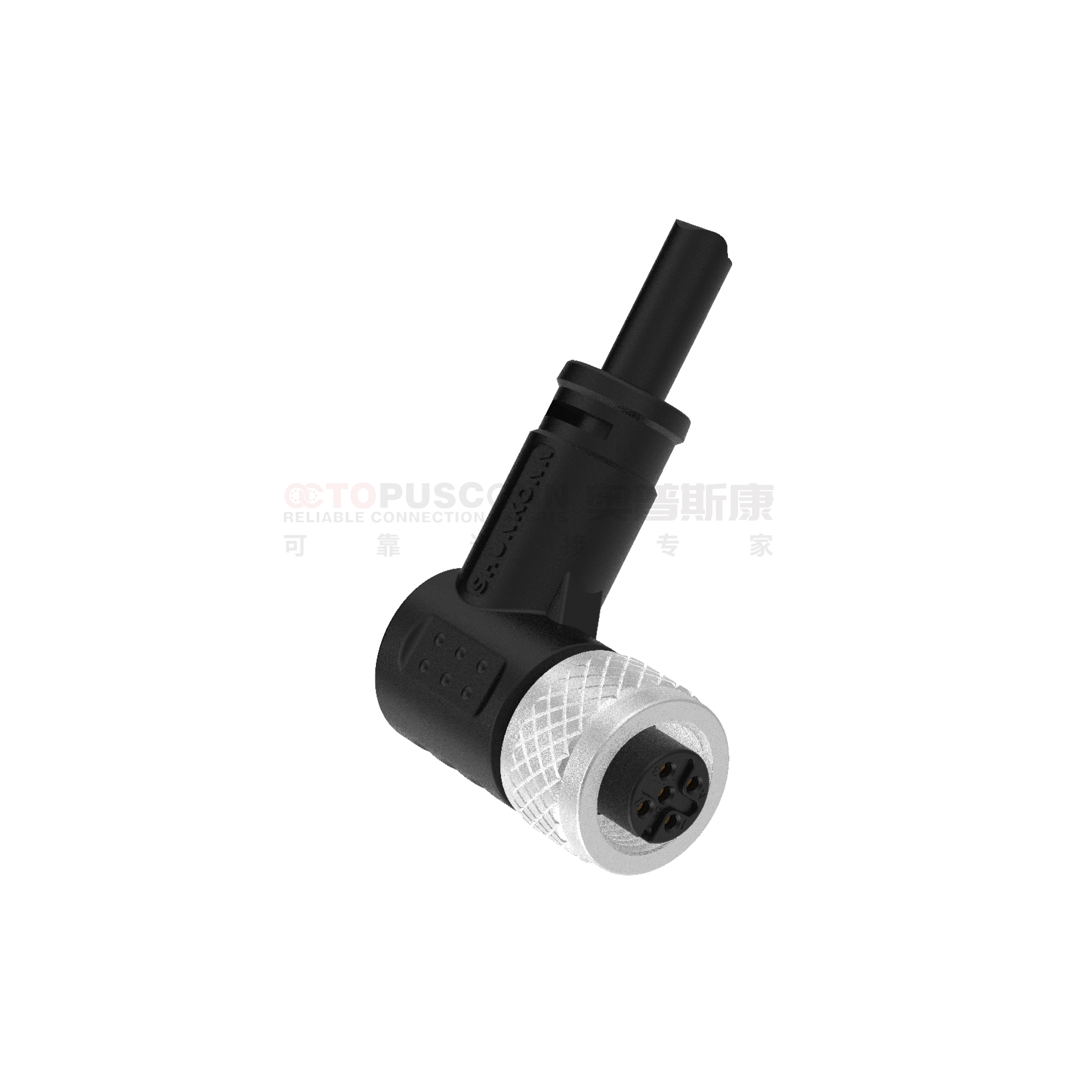

90度包胶成型式：
空间适配性强：90 度弯折的连接器结构能让电缆沿设备面板或机体侧面走线，避免直立式可能出现的布线突兀问题，尤其适合机器人关节、AGV 小车、紧凑型传感器等空间受限的场景，可减少线缆弯折损伤，同时让设备布线更规整。预铸免现场加工：工厂预制化生产时完成 90 度角度定型、端子镀金及包胶工艺，现场无需焊接、组装。且支持定制线缆长度，芯数涵盖 2 - 17 芯，能适配不同功率和信号传输需求，同时避免人为操作误差。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12AF-025122ABREP100B01 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-035122ABREP100B01 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-045122ABREP100B01 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AF-055122ABREP100B01 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MC12AF-065122ABREP100B01 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AF-085122ABREP100B01 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AF-125122ABREP100B01 |
12
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
| MC12AF-175122ABREP100B01 |
17
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |
|
|
|
 |
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |
|
|
|
|
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
