可有芯数：2P，3P，4P，5P，6P，7P，8P，12P
类别：公端
安装方式：板后安装
接线方式：插板式
应用：电力，信号

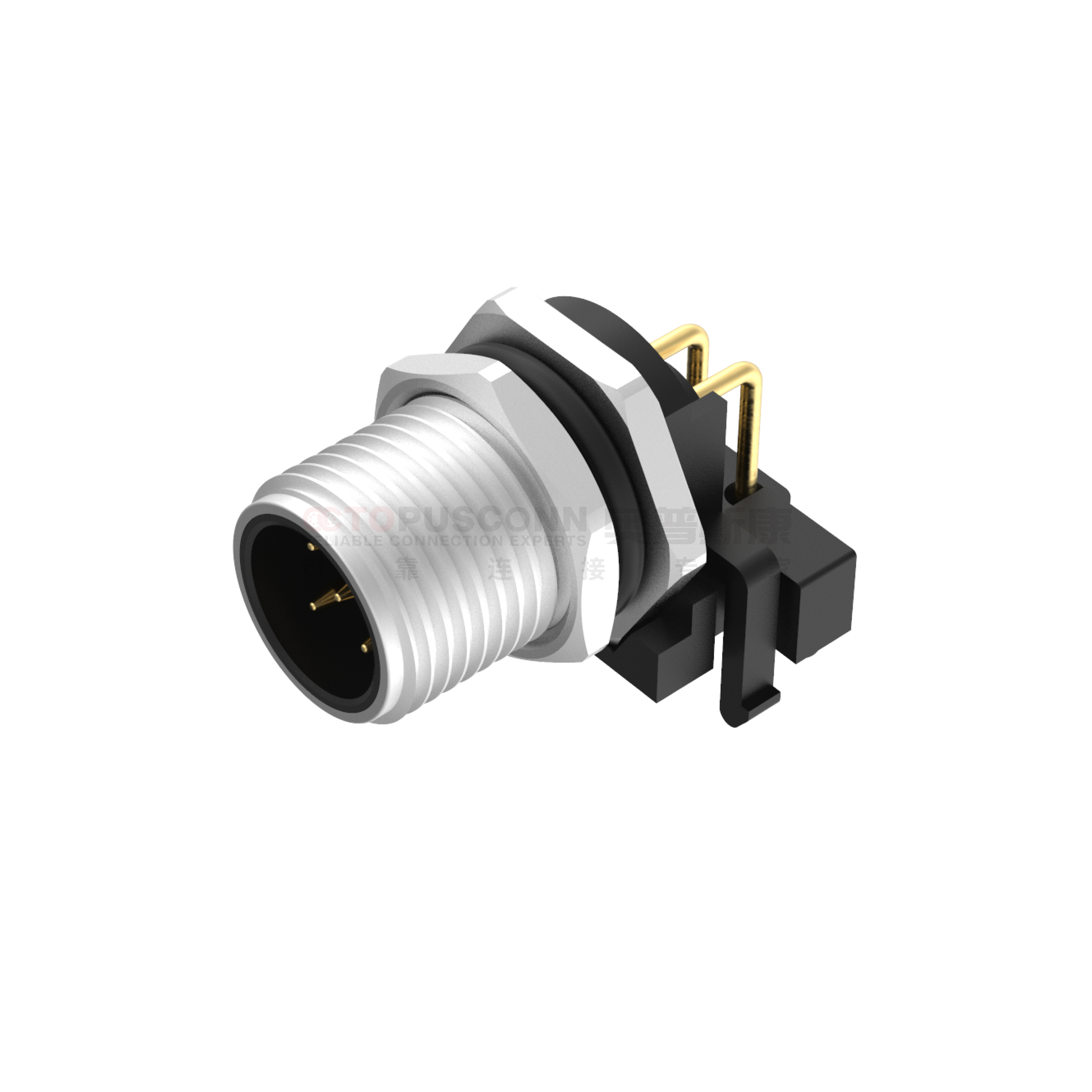

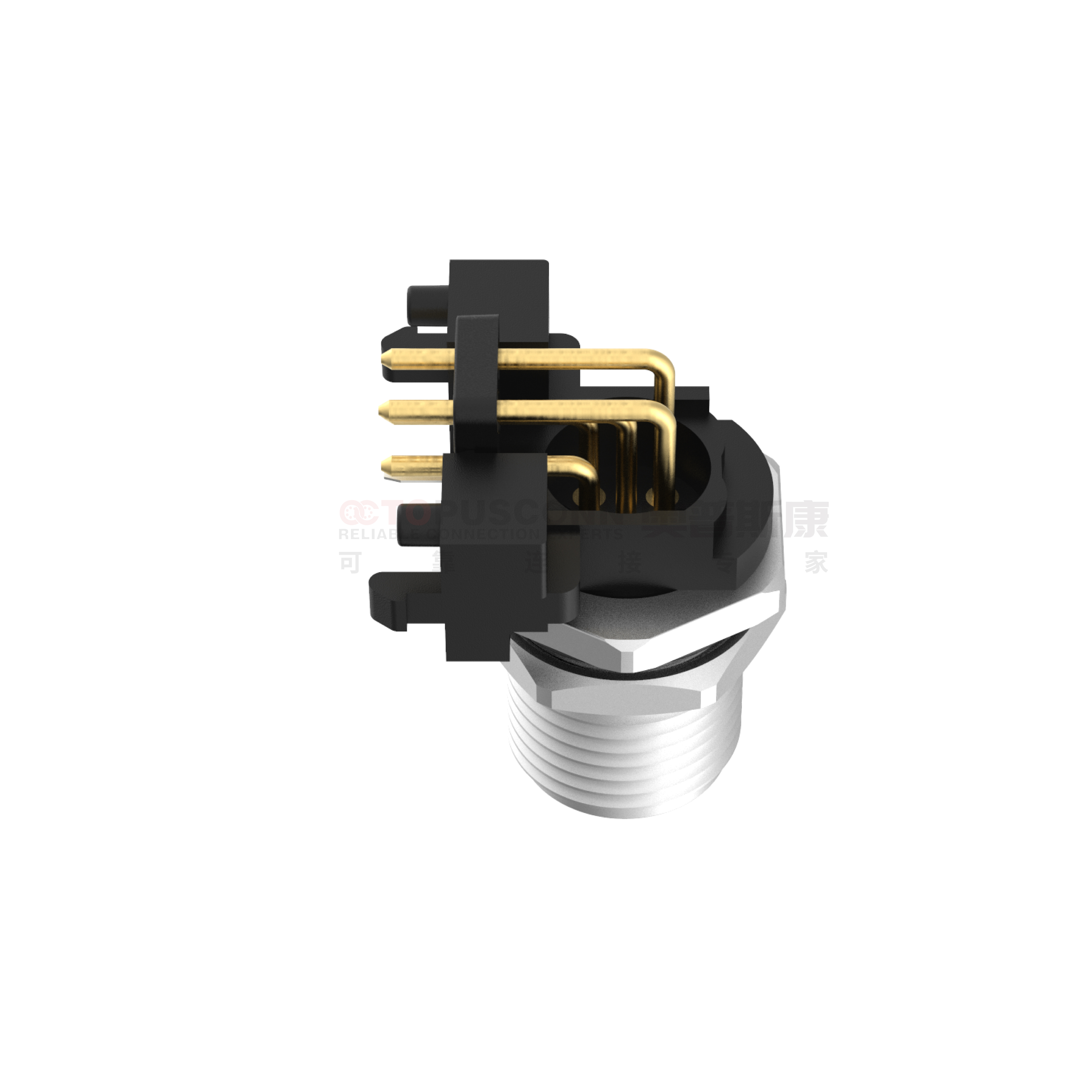

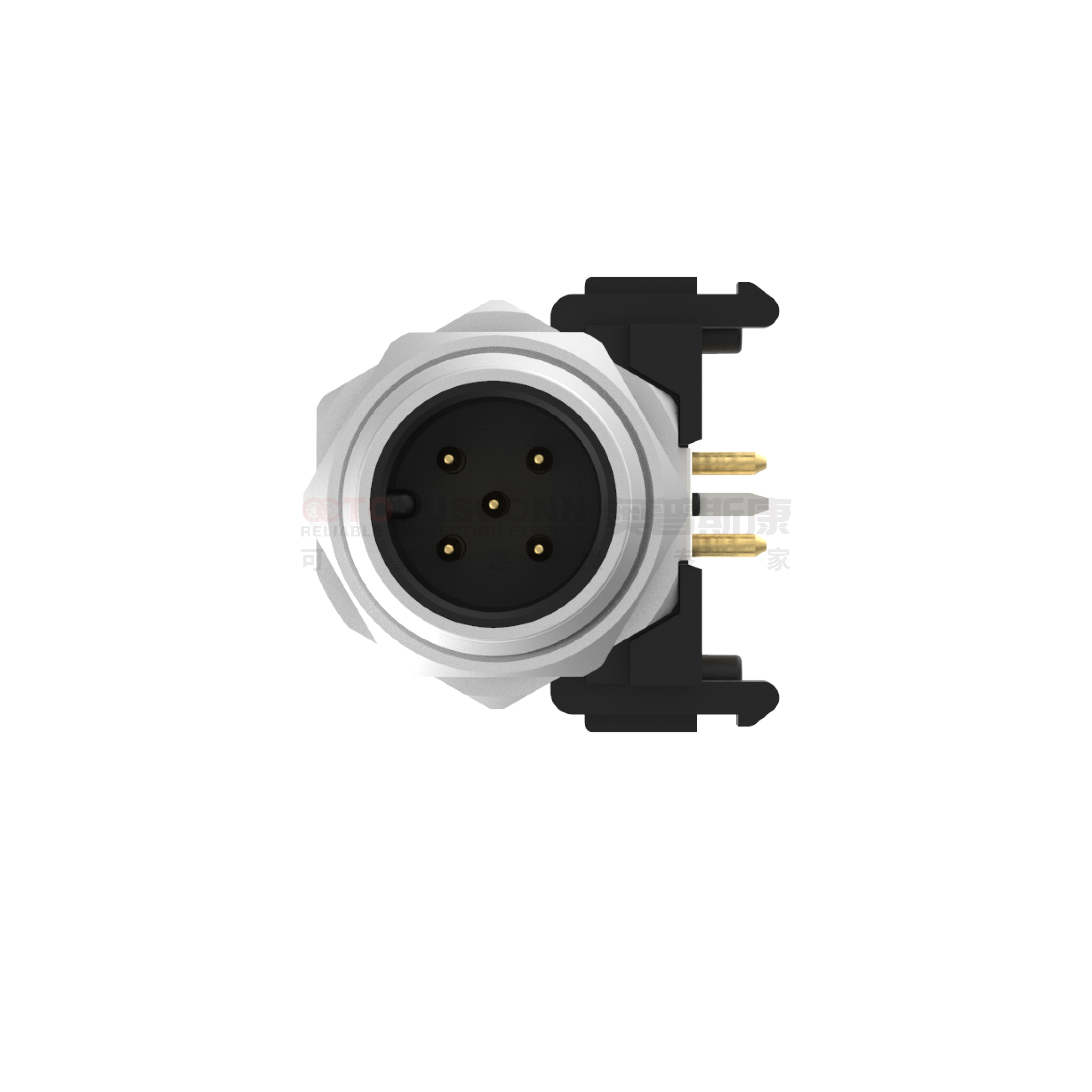

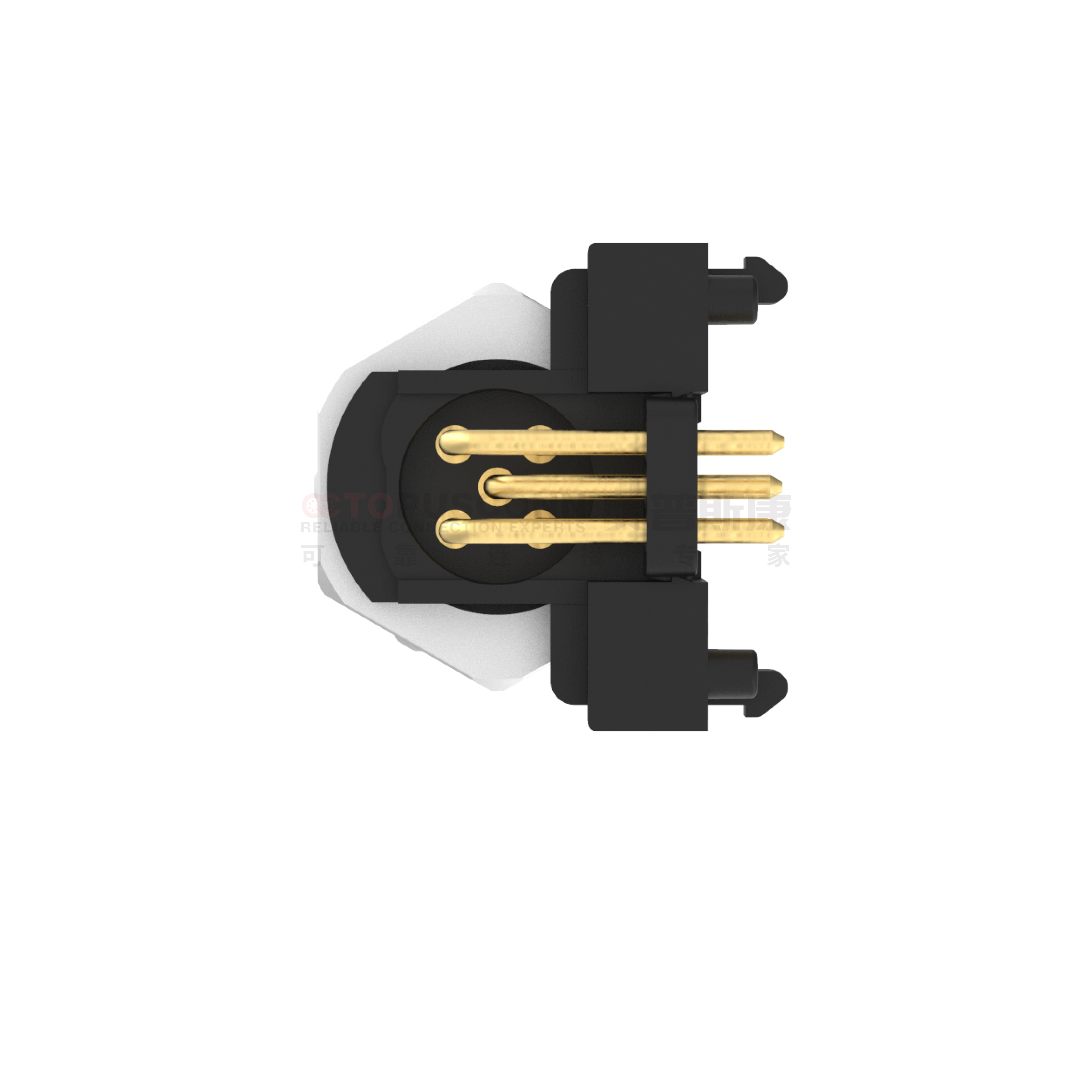

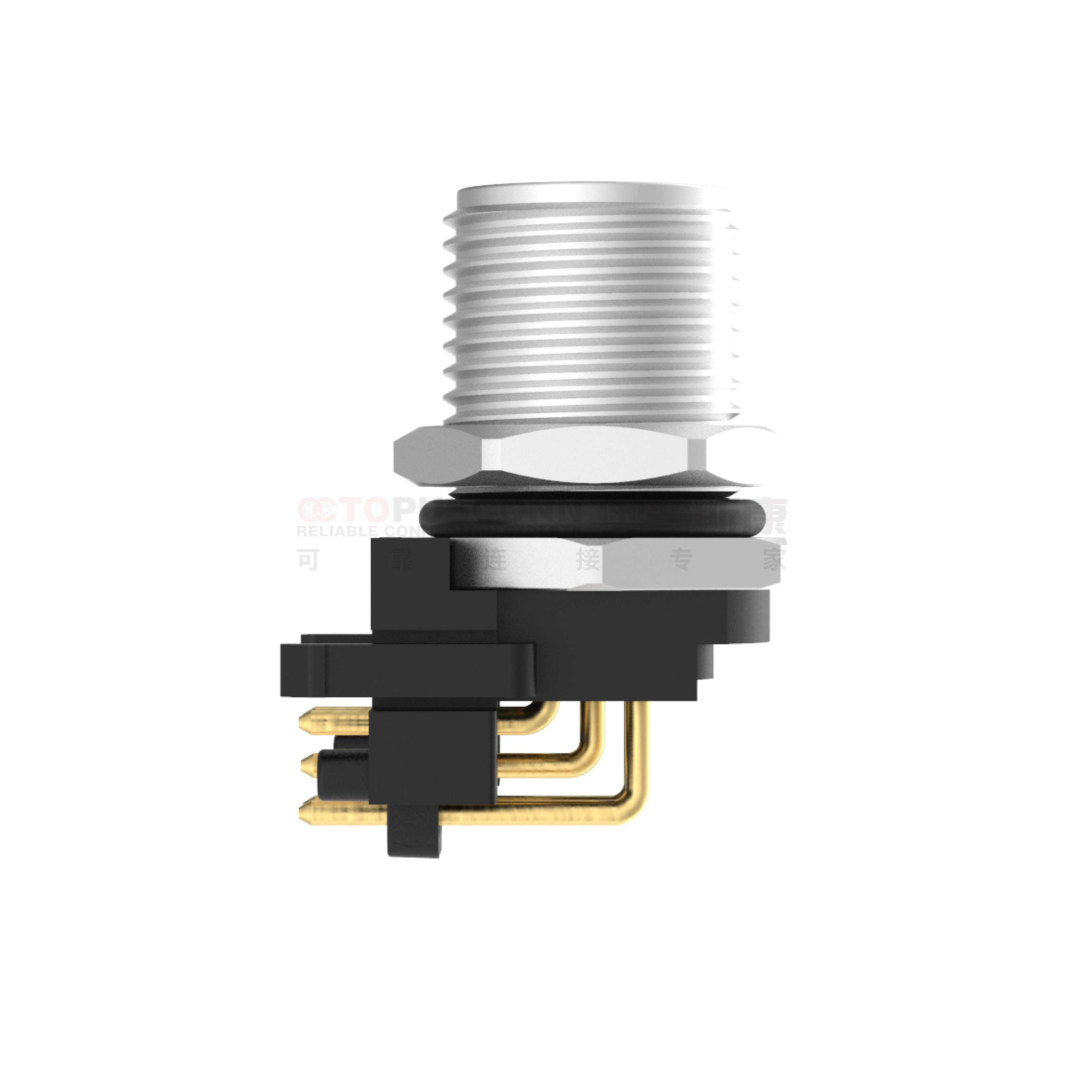

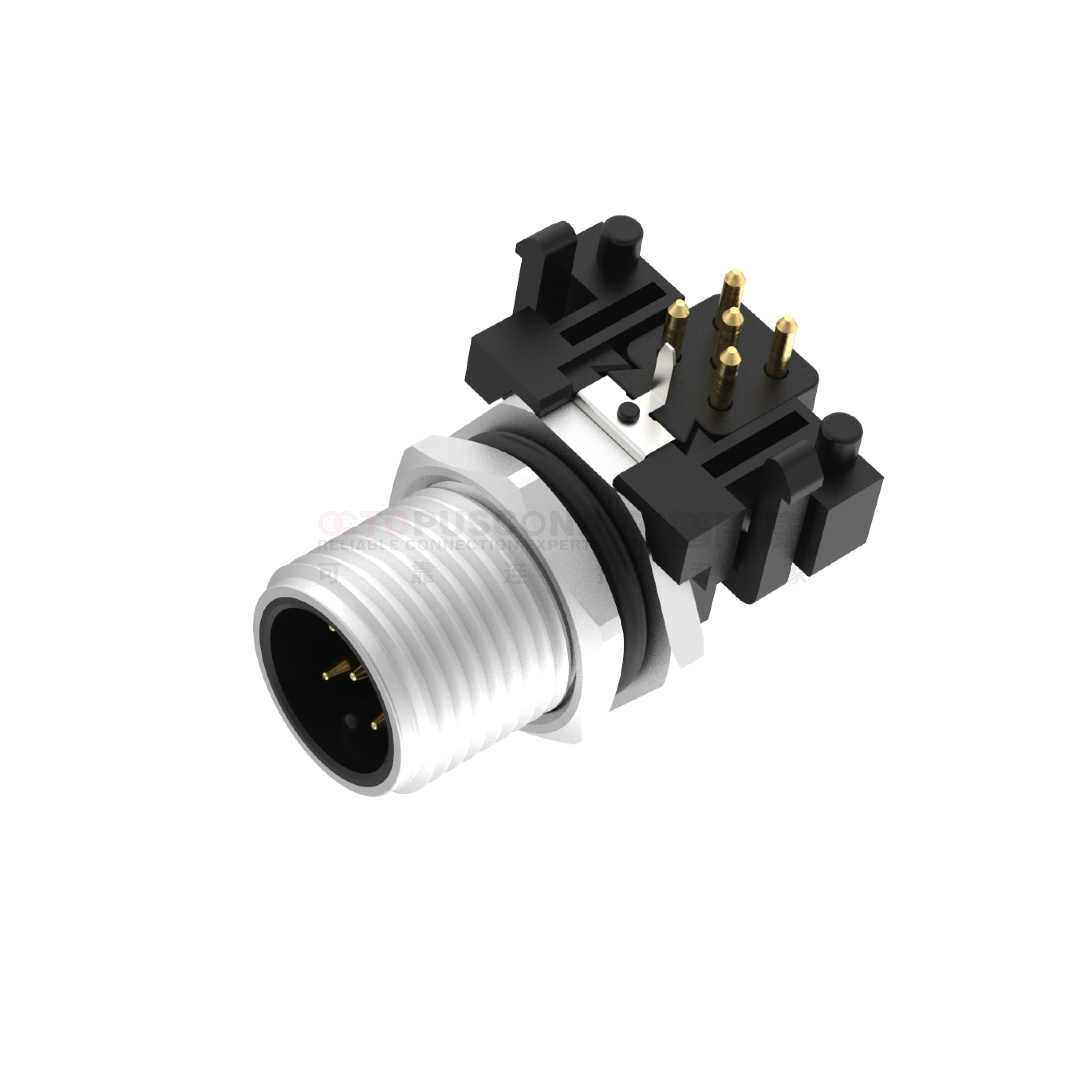

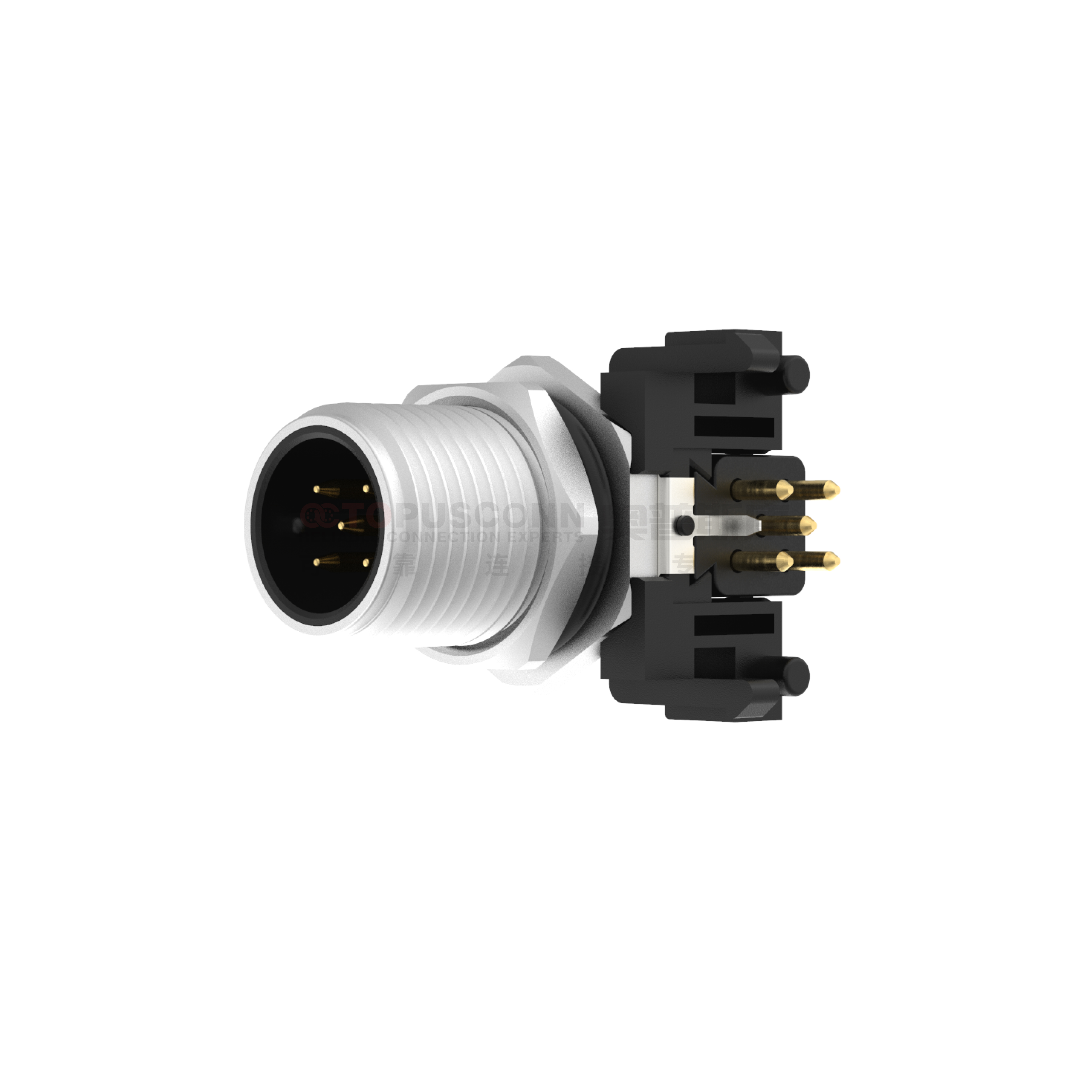

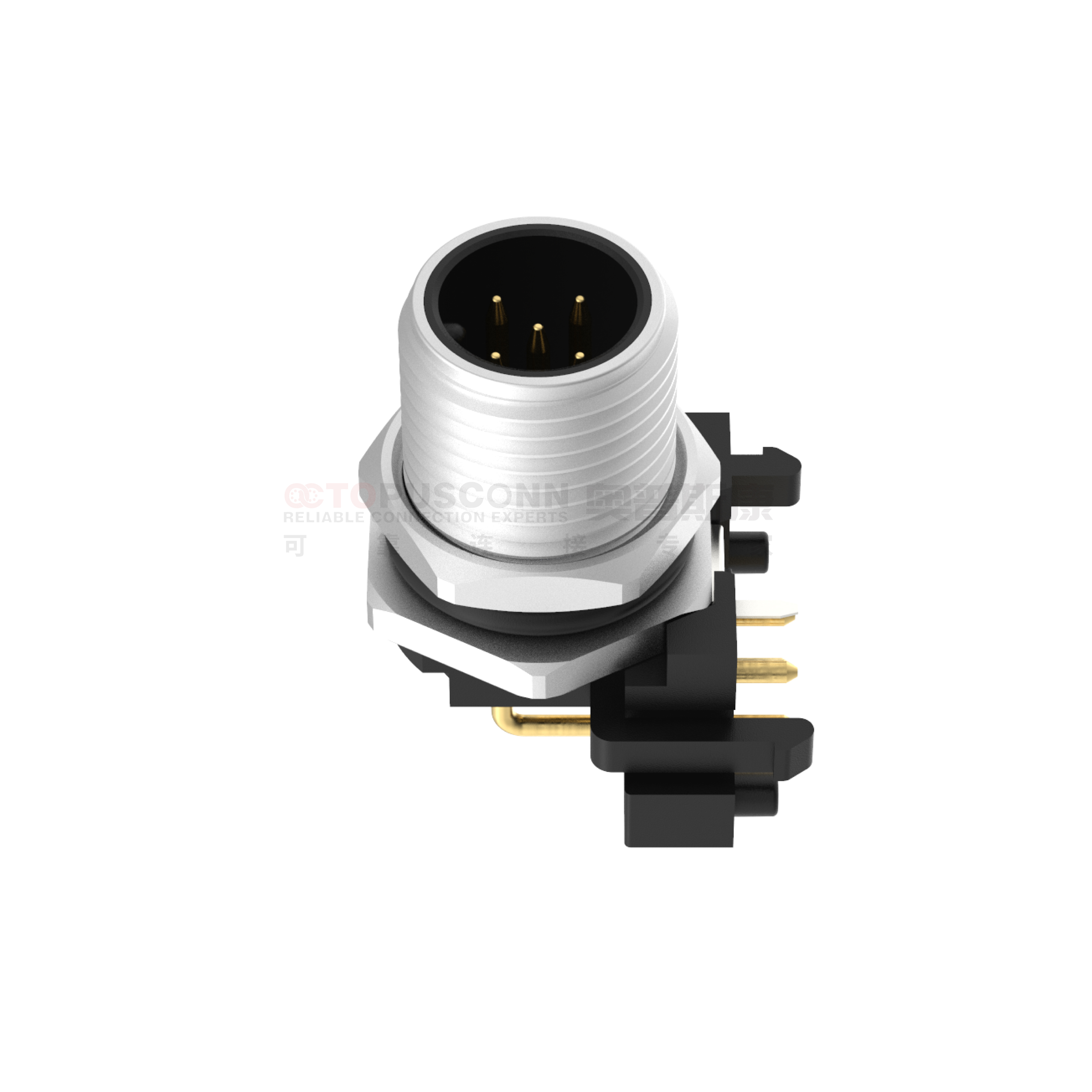

90度插板带屏蔽：
90 度弯头设计：采用直角弯插结构，可使接口方向与线缆走向垂直，能有效节省安装空间，尤其适用于空间狭小、布线复杂的工业设备或控制柜内，同时还能减少线缆弯折应力，保护线缆。
板后安装方式：这种连接器采用插板式设计，可直接安装在 PCB 板上，通过焊接或其他固定方式与电路板连接，方便快捷，且能保证连接的稳定性。
防护等级：通常具备 IP67 或更高的防护等级，可防尘防水，即使在恶劣的工业环境下也能可靠工作。
工作温度：一般工作温度范围在 - 40℃-85℃
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12AM-02R2LDLSR101 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-03R2LDLSR101 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-04R2LDLSR101 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-05R2LDLSR101 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MC12AM-06R2LDLSR101 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AM-08R2LDLSR101 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AM-12R2LDLSR101 |
12
|
1.5A
|
30V
|
30V
|
26
|
0.14
|
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |
|
|
|
 |
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |
|
|
|
|
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
