可有芯数：2P，3P，4P，5P，6P，7P，8P
类别：公端
安装方式：螺钉式
方向：直式180°
应用：电力，信号

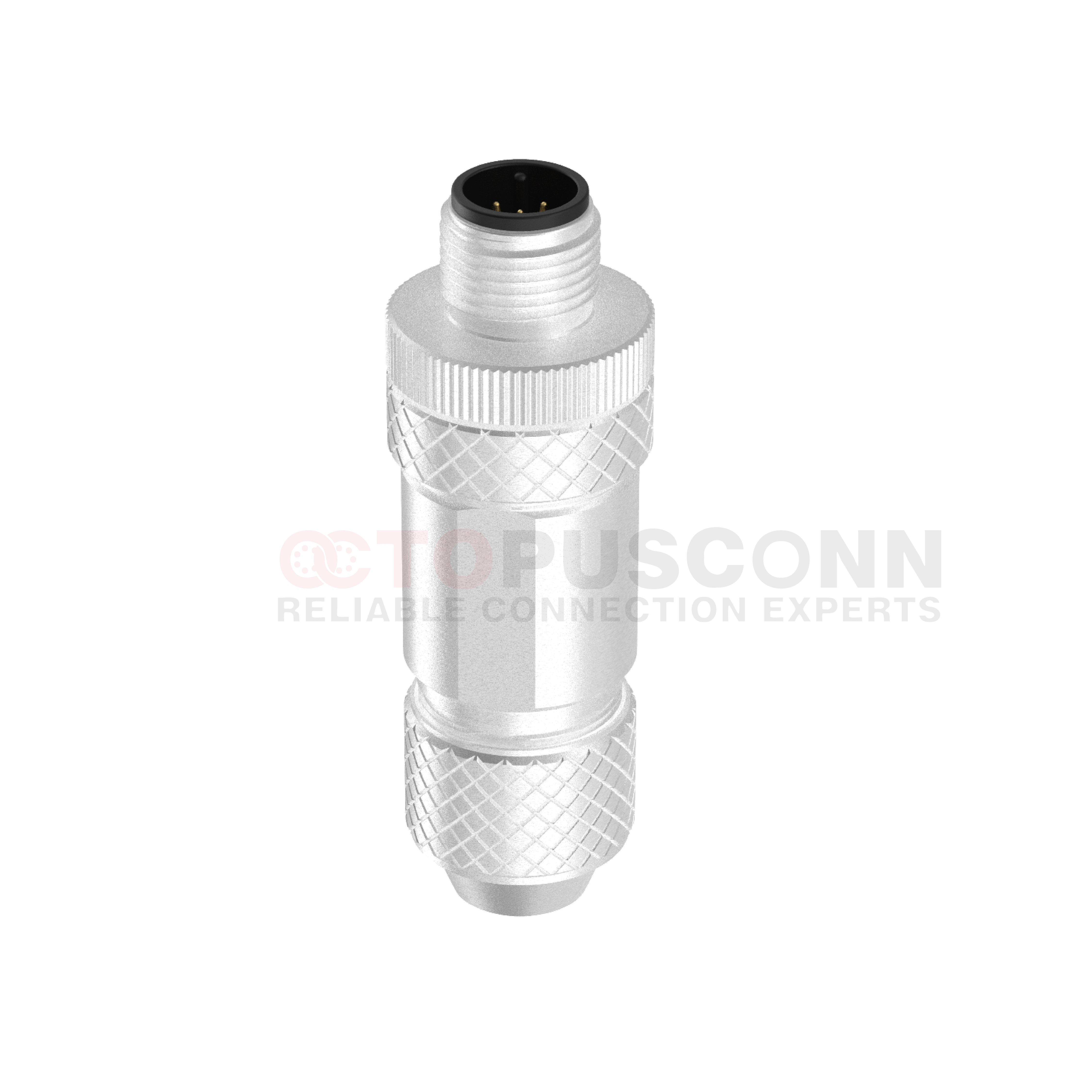

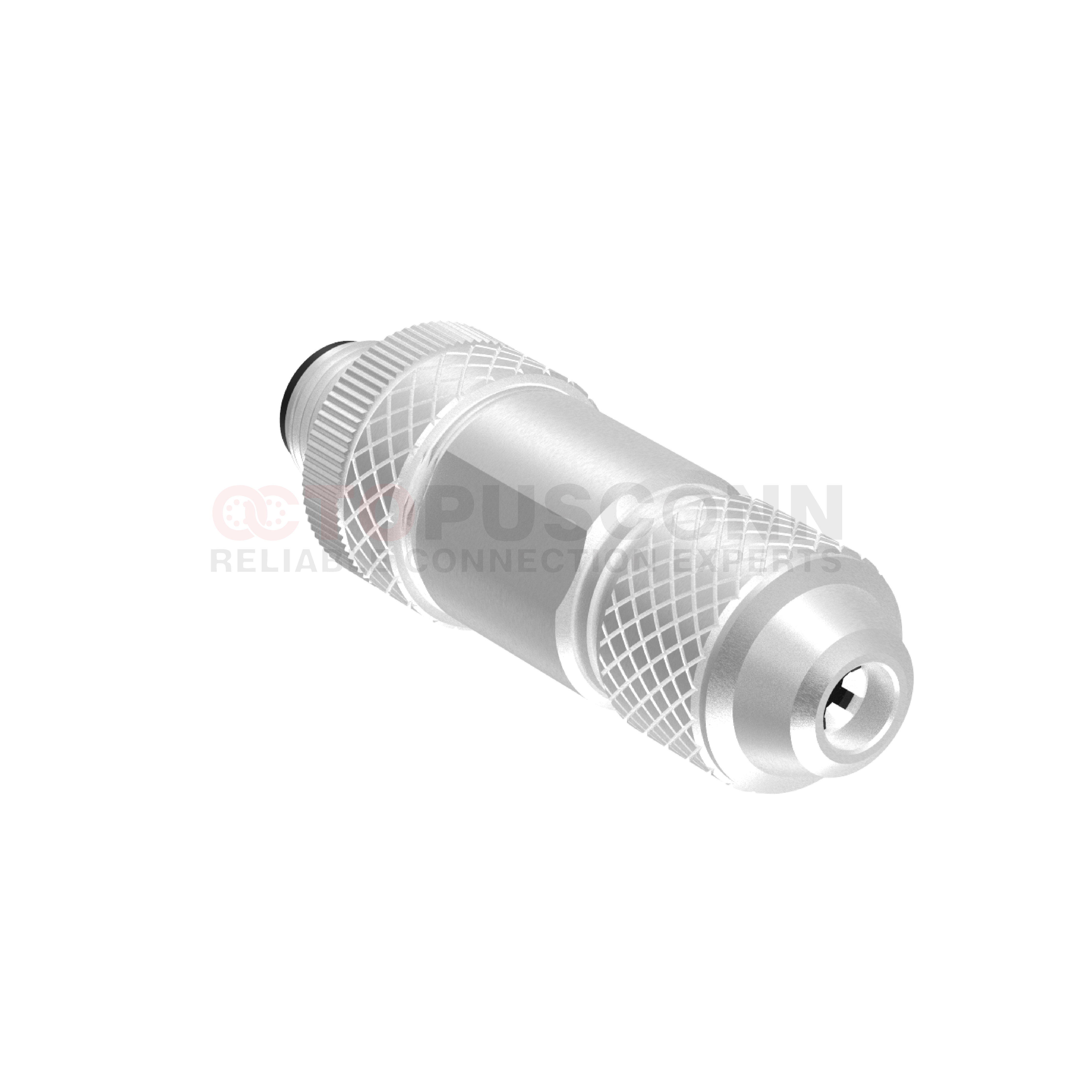

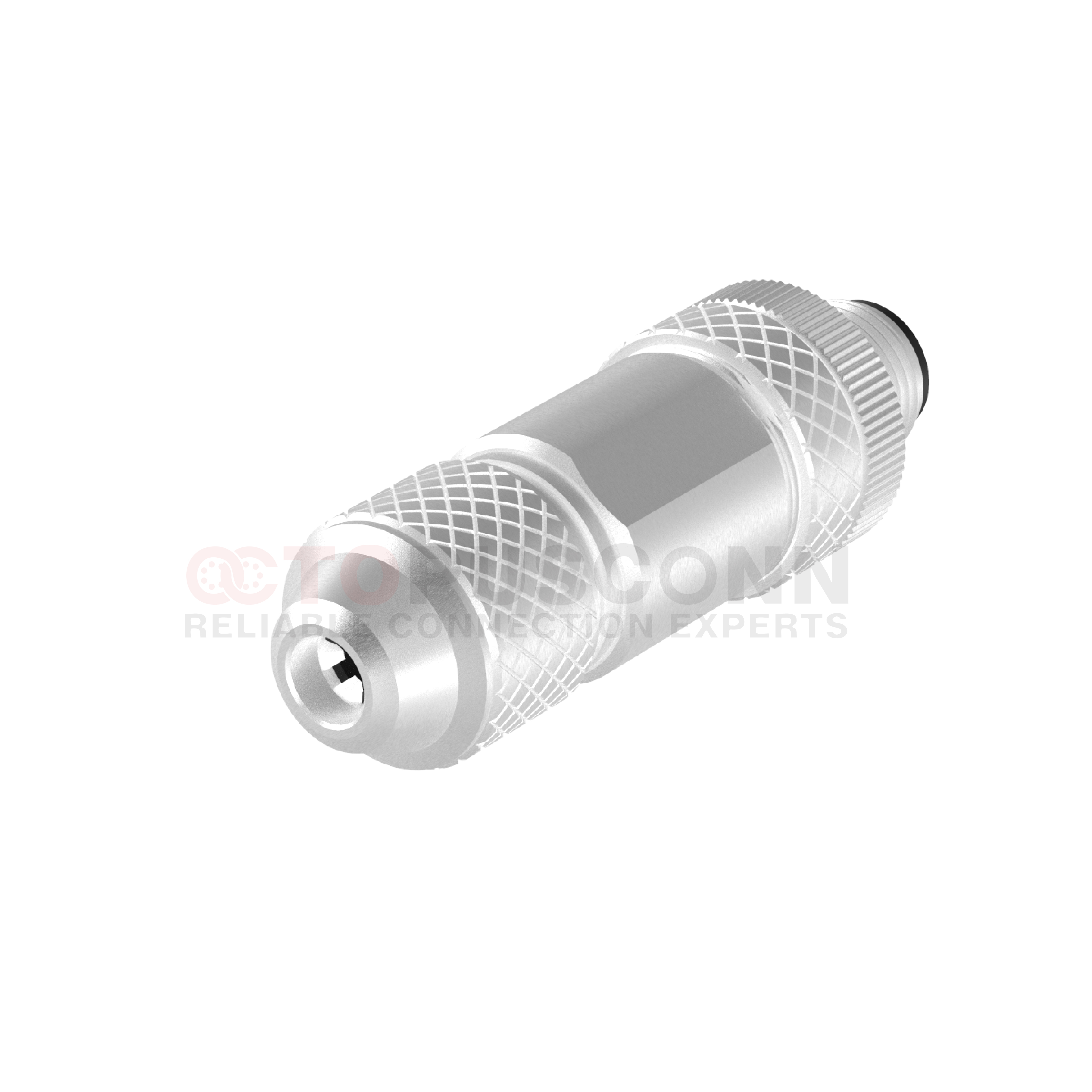

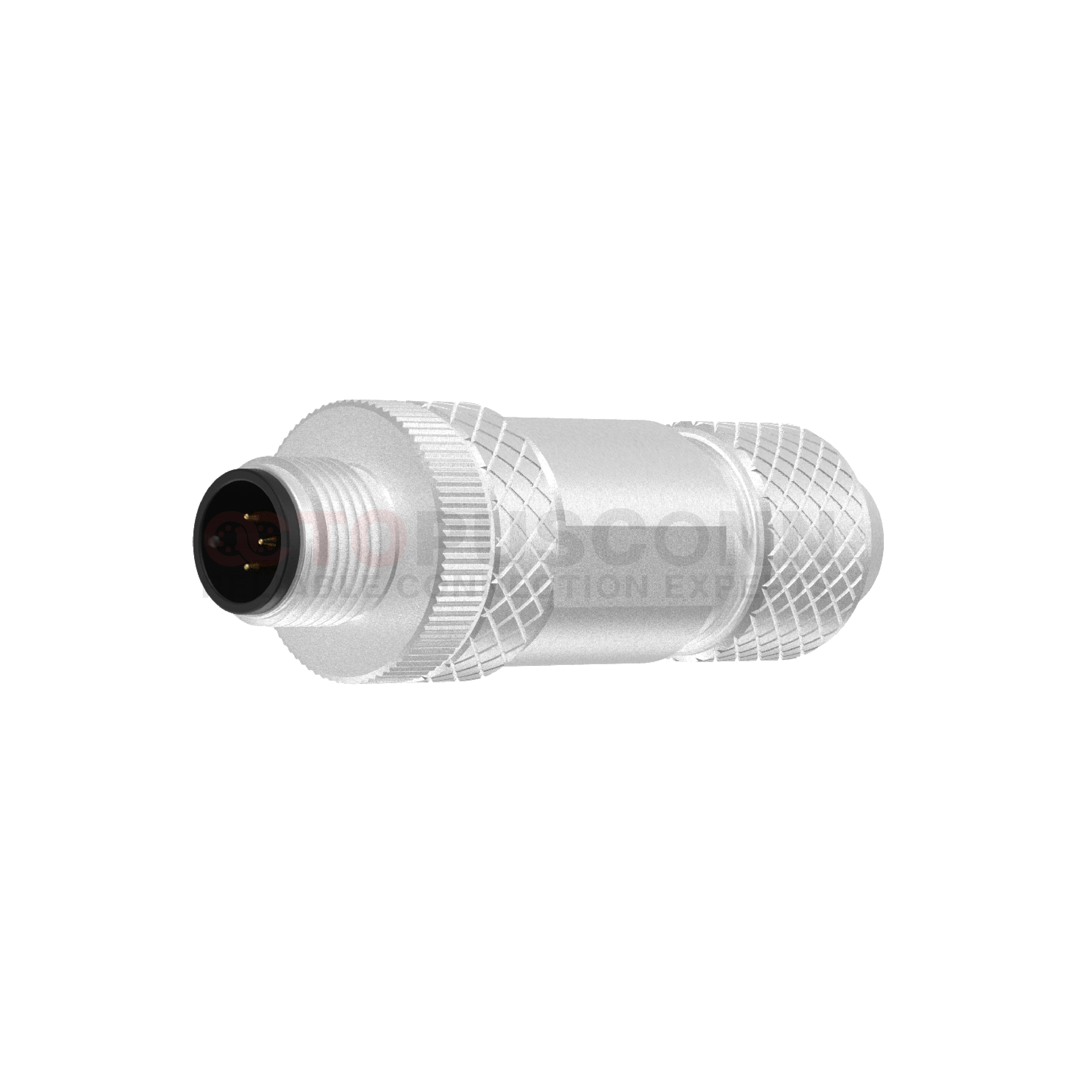

直式全金属螺钉式：

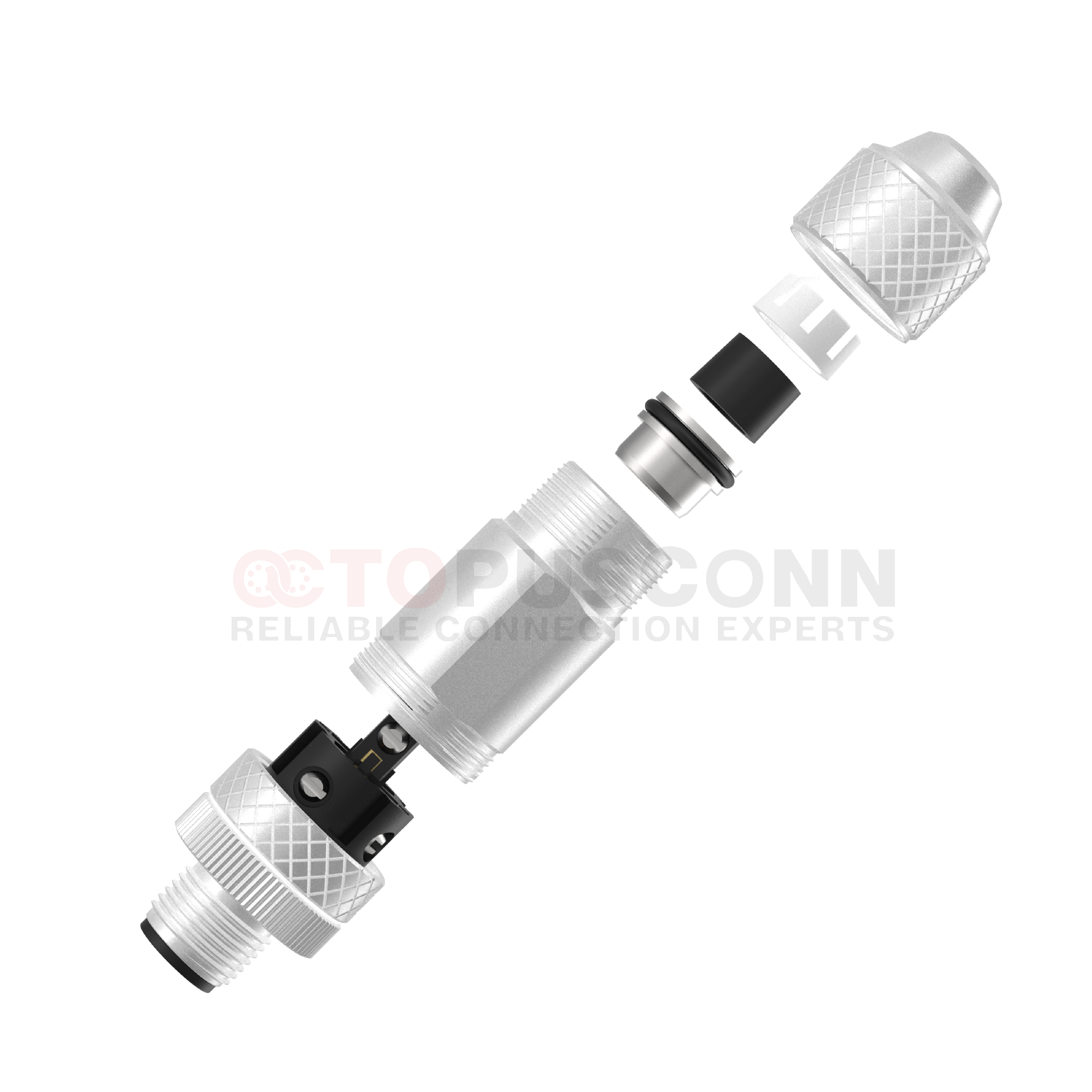

全金属外壳：通常采用锌合金镀镍材质，能有效保护内部连接部件。直式结构：出线方向为直式，便于线缆的直线连接和布置，适合在空间较为充足且需要直线布线的场景中使用，可减少线缆的弯折，降低信号衰减和线缆损坏的风险。
螺钉连接方式：通过螺钉来紧固导线，无需焊接工具，操作简单方便，能够快速实现导线与连接器的连接，且连接牢固可靠，可有效防止因振动等原因导致的接触不良。锁紧与密封：一般配备 M12 的标准螺纹锁紧机构，可与对应的插座进行紧密连接，防止连接器在使用过程中松动。
应用场景：广泛应用于工业自动化、机器人、轨道交通等
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
||
|
A/C
|
D/C
|
AWG
|
mm²
|
|||
| MC12AM-02U4LJZSS102 |
2
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-03U4LJZSS102 |
3
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-04U4LJZSS102 |
4
|
4A
|
250V
|
250V
|
22
|
0.34
|
| MC12AM-05U4LJZSS102 |
5
|
4A
|
60V
|
60V
|
22
|
0.34
|
| MC12AM-06U4LJZSS102 |
6
|
2A
|
30V
|
30V
|
24
|
0.25
|
| MC12AM-08U4LJZSS102 |
8
|
2A
|
30V
|
30V
|
24
|
0.25
|
| 芯数 | 2A | 3A | 4A | 5A |
| 公端 |
|
|
|
 |
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
||
| 芯数 | 2A | 3A | 4A | 5A |
| 母端 |
|
|
|
|
| 6A | 8A | 12A | 17A | |
|
|
|
|
|
|
| 4B | 5B | 3C | 4C | |
|
|
|
|
|
|
| 5C | 6C | 4D | ||
|
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
