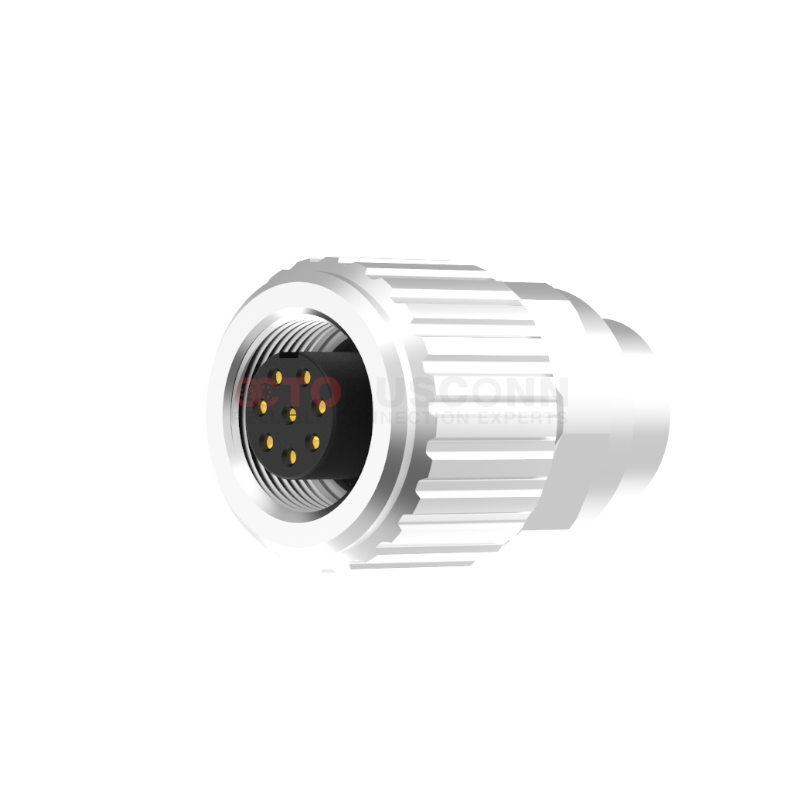

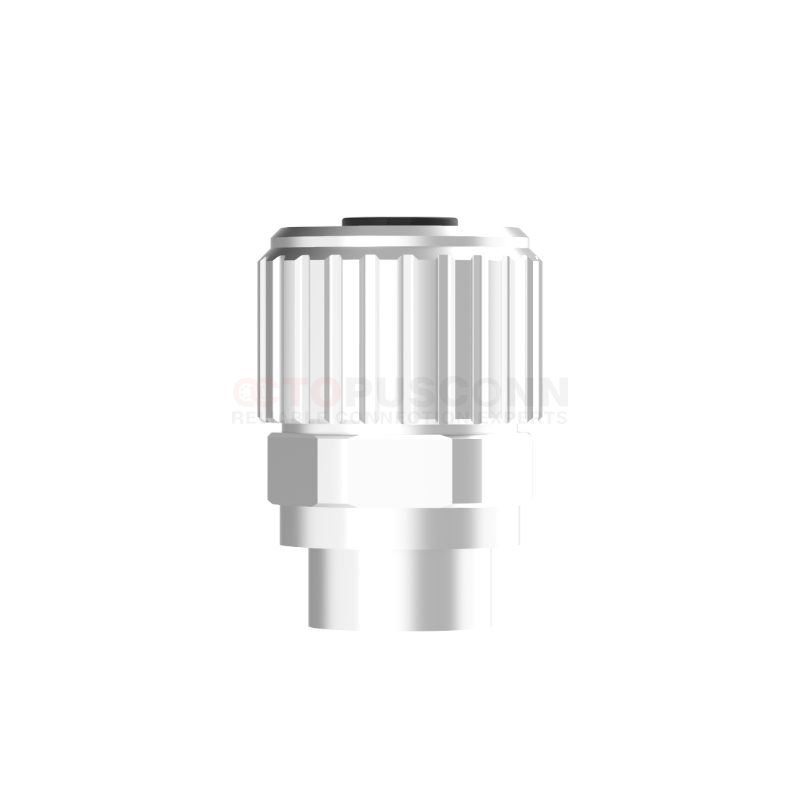

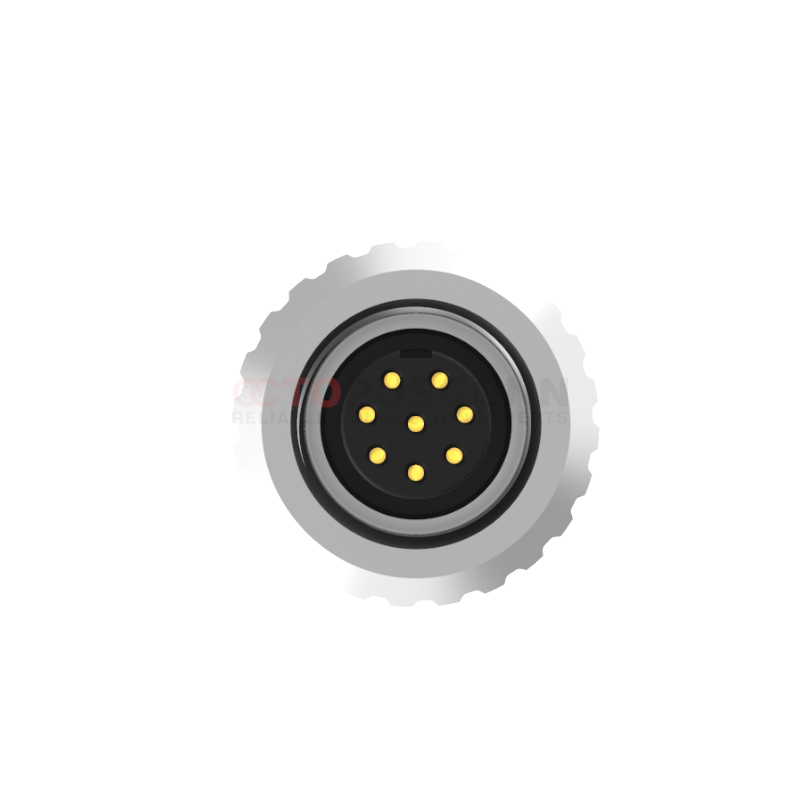

M9 一体式预铸插头，采用 9mm 螺纹锁紧结构，防护等级达 IP67，可有效防尘防水。配备镀金导电触点，搭配屏蔽设计，抗电磁干扰。产品额定电压 125V、额定电流 4A，工作温度区间 - 40℃~+85℃，插拔寿命≥500 次。线缆选用 PUR/TPU 材质，内置应力缓解结构，抗拉抗振。支持 2-8 芯多规格选择，适配工业传感器、小型自动化设备、精密仪器等场景。
|
产品型号
|
芯数
|
额定电流
|
额定电压
|
线规/尺寸
|
|||
|
A/C
|
D/C
|
AWG
|
mm²
|
||||
|
MC09NF-02U5LSLSS001
|
2
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
|
MC09NF-03U5LSLSS001
|
3
|
4A
|
125V
|
125V
|
24
|
0.25
|
|
|
MC09NF-04U5LSLSS001
|
4
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
|
MC09NF-05U5LSLSS001
|
5
|
3A
|
125V
|
125V
|
24
|
0.25
|
|
|
MC09NF-06U5LSLSS001
|
6
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
|
MC09NF-07U5LSLSS001
|
7
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
|
MC09NF-08U5LSLSS001
|
8
|
1A
|
125V
|
125V
|
26
|
0.14
|
|
| 芯数 | 2 | 3 | 4 | 5 |
| 公端 |
|
|
|
|
| 6 | 7 | 8 | ||
|
|
|
|
||
| 芯数 | 2 | 3 | 4 | 5 |
| 母端 |
|
|
|
|
| 6 | 7 | 8 | ||
|
|
|
|
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
安装时力度适中，采用专用工具拧紧螺母，避免过度用力导致外壳变形、针脚弯曲。确保插头与插座完全卡合到位，未锁紧状态下禁止通电，防止接触不良产生电弧
外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "。
