设备总卡装配？问题藏在 M16 圆形连接器 的尺寸逻辑里
在工业自动化、伺服控制、传感器集成、包装机械等装配现场，你大概率遇到过这类困扰：同规格M16圆形连接器，对接时要么插拔卡紧不到位，要么螺纹拧合卡顿、对接面错位，强行装配还会出现松动、接触不良；班组反复调整手法、更换配件，问题依旧反复，既拖慢装配效率、拉低成品良率，后期运维也格外繁琐。
多数人会把问题归为操作失误或配件材质差，却忽略了核心根源： M16圆形连接器装配卡顿，九成问题藏在被忽视的尺寸逻辑里 。这款工业通用核心连接件，看似结构简单、规格统一，可螺纹规格、配合公差、壳体尺寸、针芯排布等参数，都有严苛标准逻辑，哪怕 0.01mm 的细微偏差，都会直接引发装配卡滞、连接失效等连锁问题。

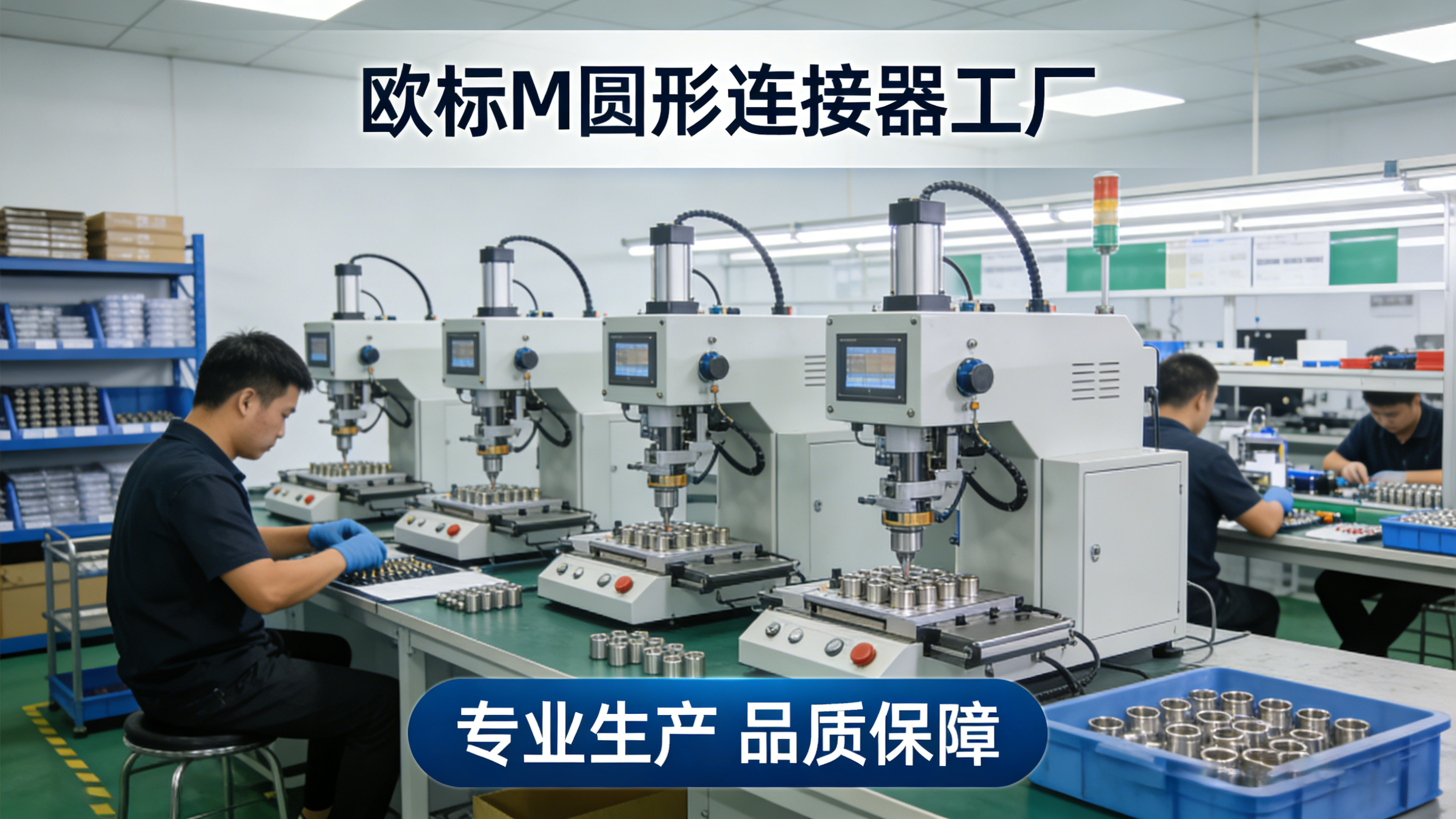

图：M16连接器工厂装配现场——尺寸偏差易引发卡顿问题
M16圆形连接器是工业场景高频应用的连接部件，广泛适配伺服电机、编码器、自动化控制柜等设备，承担信号传输与动力供给的核心功能。正因应用普遍，很多人默认其规格“通用统一”，却不知市面上部分非标粗制产品，尺寸逻辑完全偏离行业标准，才是装配卡顿的真正元凶。
日常装配中，尺寸不合规引发的卡滞问题主要集中在四点：一是插头插座壳体卡阻，无法顺畅推入，强行按压易损伤胶芯；二是标准螺纹拧合卡顿、滑丝，难以完全锁紧；三是针芯排布错位，对接时针脚挤压无法咬合；四是装配后缝隙过大，看似到位实则连接虚位。
M16圆形连接器的尺寸逻辑，绝非单一的“外径16mm”，而是涵盖螺纹、壳体、针芯、密封、安装的完整标准体系，所有参数均遵循IEC 61076-2-106国际标准及国内工控通用规范，奥普斯康M16系列也严格恪守这一体系，从源头把控尺寸合规性。想要破解卡顿，只需理清四大核心尺寸维度：
M16圆形连接器的核心锁紧结构为M16×1.0标准细牙螺纹，这是行 业统一标准螺距，螺纹大径、中径、小径均有精准公差范围。螺纹外径偏大、螺距偏差，会导致啮合卡顿拧不动；尺寸偏小则锁紧后松动，看似顺畅实则连接悬空。奥普斯康M16圆形连接器全程采用标准细牙螺纹加工，依托精密车削工艺严控公差，确保每款产品螺纹都能与标准接口顺畅啮合，无卡阻、不滑丝，锁紧力度均匀。
除螺纹外，插头插座的壳体外径、对接面尺寸，直接决定插拔顺畅度。标准M16壳体外径固定，对接面平面度、同轴度也有严格要求，外径偏大或同轴度偏差会造成径向卡阻，外径偏小则会出现晃动虚接。奥普斯康M16壳体采用CNC精密加工，配合尺寸 公差严控在 ±0.02mm 以内，可实现插头插座无阻力推入，单手即可完成初步对接。

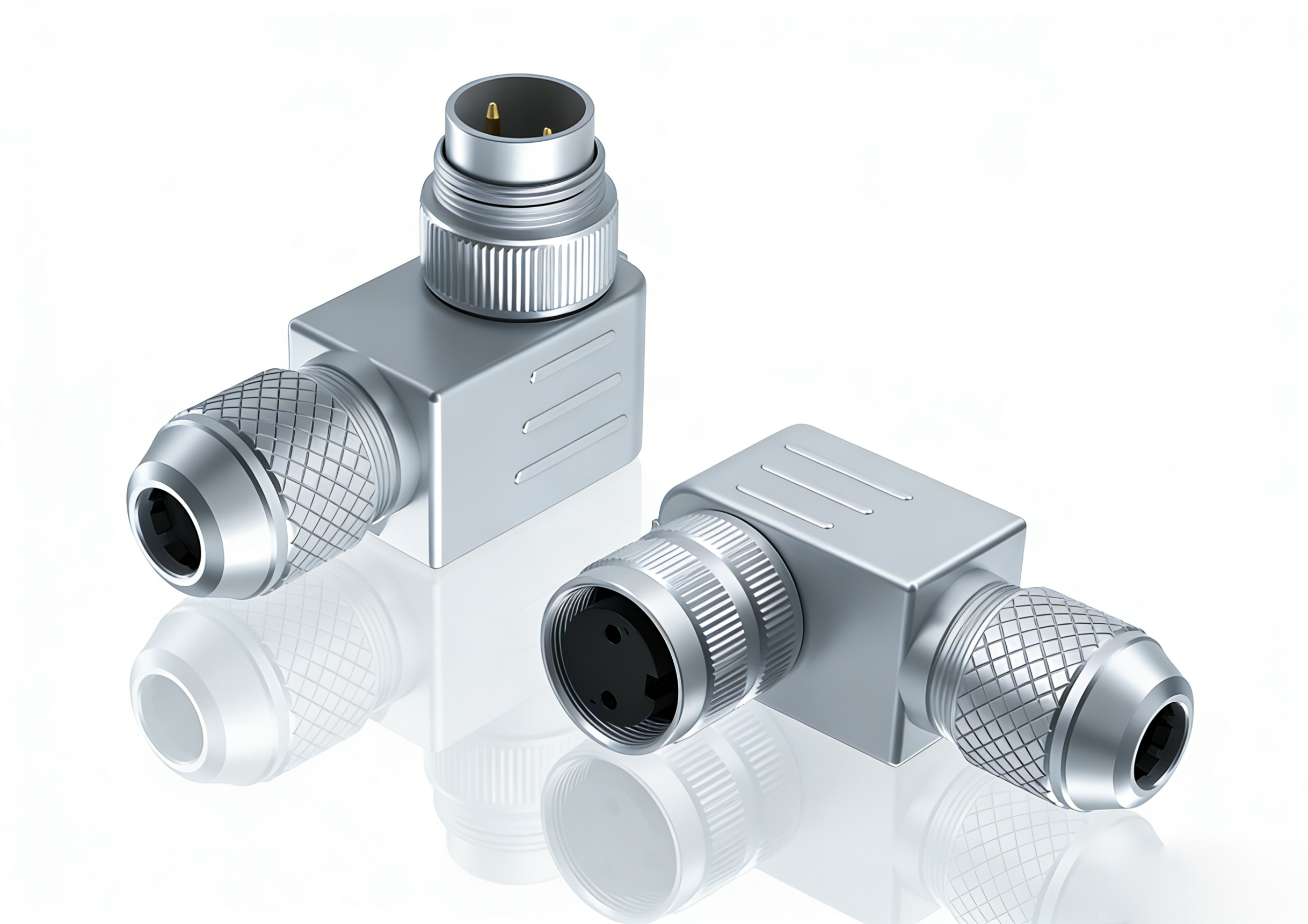

图：M16连接器合金壳体尺寸精度实拍——核心配合维度展示
M16圆形连接器支持2-24针多规格配置，针芯排布方式、中心间距均有固定行业标准。针芯间距偏差、布局错位，会导致对接时针脚相互挤压顶死，不仅无法装配到位，还会直接折弯损坏针芯。奥普斯康M16针芯采用精密定位模具成型，各针数规格均严格对标标准布局，对接时自动精准对位，无挤压、无错位。
板端、法兰安装款M16连接器，密封槽尺寸、法兰孔径、定位孔间距同样属于核心尺寸范畴，密封槽偏差会挤压密封圈导致卡滞，安装尺寸偏移则会造成设备开孔错位、贴合不严，强行固定还会变形壳体，影响后续对接。
工业设备装配，细节定效率，小件定稳定。奥普斯康M16圆形连接器凭借精准尺寸逻辑与可靠性能，直击装配卡顿痛点，助力设备厂商提效率、降运维成本，适配各类智能制造场景的稳定连接需求。如需了解完整尺寸参数，可前往奥普斯康官网查询详情。
