M16连接器安装工具指南

在工业自动化、户外电子设备、新能源充电桩等领域，M16 连接器凭借出色的防护性能与稳定的连接效果，成为设备间信号与电力传输的核心部件。但想要发挥 M16 连接器的最佳性能，专业的安装工具是关键 —— 不合适的工具不仅会导致安装效率低下，更可能引发接触不良、密封失效等问题，影响设备正常运行。

作为深耕连接器及配套工具领域 10 余年的企业，Octopusconn（官网： https://www.octopusconn.cn/ ）基于上千个实际安装场景，研发出适配不同需求的 M16 连接器安装工具，目前核心产品为 M16 连接器法兰扳手工具与 M16 连接器法兰套筒工具，可覆盖板前/板后安装、现场维修等主流场景，同时兼容 Amphenol、Binder 等主流品牌连接器，为 M16 连接器安装提供高效解决方案。

一、核心安装工具产品介绍

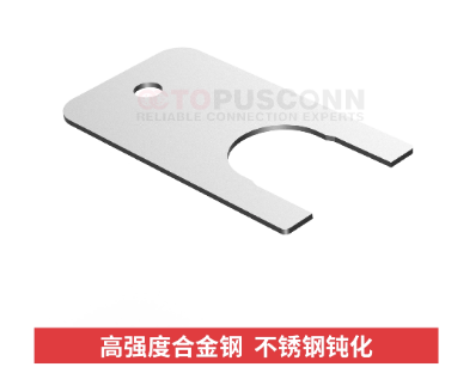

M16 连接器法兰扳手工具

核心优势： 高效、便捷，适配 M16 连接器法兰安装场景，操作灵活易上手
材质工艺： 采用高强度合金钢打造，表面经不锈钢钝化处理，防锈耐磨，使用寿命长
适配场景： 工业设备集成（控制柜、变频器等）板前/板后安装、现场维修调试

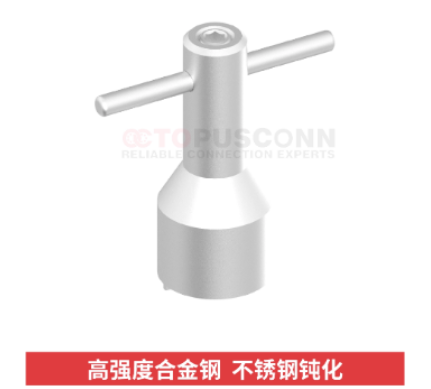

M16 连接器法兰套筒工具

核心优势： 高效、精准，配备定位结构，确保法兰盘精准对位，避免安装偏差
材质工艺： 选用高强度合金钢，硬度优异，结合不锈钢钝化处理，抗腐蚀能力强
适配场景： 工业设备集成、户外设备（户外照明、充电桩）防水安装，保障连接稳定性与防护性能

二、工具选型逻辑与实操指南（新手也能学会）

（一）场景化选型建议

应用场景	场景特点	推荐工具	选型理由
工业设备集成（板前/板后安装）	需保障法兰盘精准对位，避免设备振动导致松动，常见于控制柜、变频器	M16 连接器法兰套筒工具	精准定位特性，可减少安装偏差，适配 Φ16-Φ20mm 法兰盘、3-8mm 面板厚度
户外设备部署（防水安装）	需保障 IP67 防护等级，防止雨水、灰尘侵入，常见于户外照明、充电桩	M16 连接器法兰套筒工具（搭配密封垫片）	精准安装可确保密封垫片完全贴合，提升防水性能，搭配 Octopusconn IP67 级 M16 连接器（官网型号 OC-M16-FL-8P），防水合格率达 100%
现场维修/小批量安装	需便携操作，快速完成维修更换，场景灵活多变	M16 连接器法兰扳手工具	便捷操作设计，体积轻巧易携带，适配多种现场维修场景，降低操作难度

（二）工具与配件准备（避坑第一步）

1. 核心工具清单：

基础款：M16 连接器法兰扳手工具、M16 连接器法兰套筒工具（根据安装场景选择单用或搭配使用）、6mm 内六角扳手（套筒工具标配）、10-50Nm 扭矩扳手；
辅助配件：若需防水安装，可额外搭配硅胶密封垫片（工具套装可选配）；

2. 配套配件：

M16 法兰式连接器（推荐 Octopusconn IP67 型，与工具适配兼容性达 100%）；
法兰螺母（M16×1.5 螺纹，工具套装内附赠 10 个备用件）；
硅胶密封垫片（厚度 1.2mm，耐高低温 -40℃~120℃，防水场景必备）；

3. 前期检查：

检查法兰扳手工具卡口无变形、法兰套筒工具内孔无毛刺（用手触摸无刮手感），确保工具完好；
检查连接器引脚无变形，密封垫片无破损（Octopusconn 配件均经过 3 重质检，次品率≤0.1%）。

（三）通用四步安装法（以板后安装为例）

步骤 1：面板开孔校准（精准度关键）

用 Octopusconn 法兰定位模板（工具套装附赠）在安装面板上标记开孔位置，模板自带 Φ17.5mm±0.2mm 标准孔位，避免人工标记偏差；开孔后用砂纸打磨孔边毛刺，防止划伤连接器表面。

步骤 2：连接器与工具装配

若需防水，先将密封垫片套入 M16 连接器法兰盘，用手轻压至完全贴合（无需工具，避免垫片变形）；选用法兰套筒工具时，将工具“定位结构”对准法兰盘定位孔，轻轻推入至套筒内孔与连接器螺纹端贴合，确保安装过程中不移位；选用法兰扳手工具时，直接将扳手卡口对准法兰盘对应位置即可。

步骤 3：穿板与初步固定

从面板后侧将装配好的连接器穿过开孔，前侧用法兰螺母初步拧合，拧至手紧即可（预留 1-2 圈调整空间），此时需确保法兰盘与面板无明显倾斜（可用直角尺辅助检查）。

步骤 4：精准锁紧与检测

选用法兰套筒工具：用内六角扳手插入套筒“内六角驱动孔”，顺时针转动套筒，带动连接器同步旋转，直至手感阻力增大；
选用法兰扳手工具：直接用扳手卡住法兰盘，顺时针转动至手感阻力增大；
换用扭矩扳手设定扭矩值（薄面板 8Nm，厚面板 12Nm），拧至扳手“咔嗒”声响起即停止；
安装后检测：用直角尺贴靠法兰盘与面板，缝隙≤0.1mm 即为合格；户外防水场景需进行 1 米水深、30 分钟浸泡测试，无渗水即为合格。

（四）板前安装差异点

板前安装需先将法兰螺母从面板前侧套入连接器，再从后侧装配法兰套筒工具或法兰扳手工具，若使用法兰套筒工具，可搭配“防刮花胶圈”（工具套装可选配），避免工具划伤设备面板，其余安装步骤与板后安装一致。

三、为什么选择 Octopusconn 核心安装工具？

在选择 M16 连接器安装工具时，“专业性、可靠性、服务保障” 三大因素直接影响安装效果与后续维护成本。Octopusconn 法兰扳手与法兰套筒工具，凭借以下优势成为众多工业企业的优选：

1. 专业性：场景适配，设计精良

场景化设计： 基于上千个安装场景研发，法兰套筒工具侧重“精准定位”，解决工业设备安装偏差问题；法兰扳手工具侧重“便捷操作”，满足现场维修灵活需求，两款工具互补覆盖主流场景；
细节优化： 法兰套筒工具内孔无毛刺、法兰扳手工具卡口贴合度高，均搭配防滑设计，提升操作舒适度与安全性，解决传统工具易划伤设备、操作费力的痛点。

2. 可靠性：品质过硬，耐用性强

优质材质： 两款工具均采用高强度合金钢打造，表面经不锈钢钝化处理，经过 48 小时盐雾测试无腐蚀，使用寿命达 10000 次以上（传统工具约 5000 次）；
权威认证： 通过德国 DIN 工业标准认证、中国 CNAS 质量检测，每款工具出厂前均经过严格质检，确保安装精度与使用稳定性。

3. 服务保障：全周期护航，无后顾之忧

技术支持： 新手可通过官网客服提问，2 小时内响应；
售后政策： 工具提供质保（行业平均 1 年），正常使用下出现质量问题，可更换新品；支持 “7 天无理由退换”（需未使用且包装完好）；

四、常见问题解答（新手安装避坑指南）

Q1：用法兰套筒工具安装时，法兰盘总是倾斜，怎么解决？

A：首先检查法兰套筒工具的定位结构是否完全贴合法兰盘，确保无错位；若仍倾斜，可更换套筒内的“厚度适配垫片”（套装含 1.0mm/1.2mm/1.5mm 三种厚度），调整定位高度，直至法兰盘与面板平行。

Q2：户外安装后，发现连接器有渗水现象，与工具使用有关吗？

A：若渗水，先检查密封垫片是否在安装时被工具划伤（Octopusconn 法兰工具内孔光滑无毛刺，可减少此问题），再用法兰套筒工具重新辅助压合密封垫片，确保垫片完全贴合法兰盘；若仍渗水，可能是连接器或垫片损坏，可联系官网客服免费补发配件（需提供安装场景照片，以便快速定位问题）。

Q3：法兰扳手工具与法兰套筒工具可以搭配使用吗？

A：可以！在复杂安装场景（如户外设备板前安装），可先用法兰扳手工具初步固定连接器，再用法兰套筒工具精准调整定位并锁紧，最后用扭矩扳手确认扭矩值，两者搭配可兼顾便捷性与精准度，提升安装质量。
