安装 M9 连接器前，需先明确产品选型标准与工具清单，避免因前期准备不足导致安装故障。
M9 连接器的选型需结合防护等级、接线方式、应用场景三大维度，不同参数对应不同使用需求：

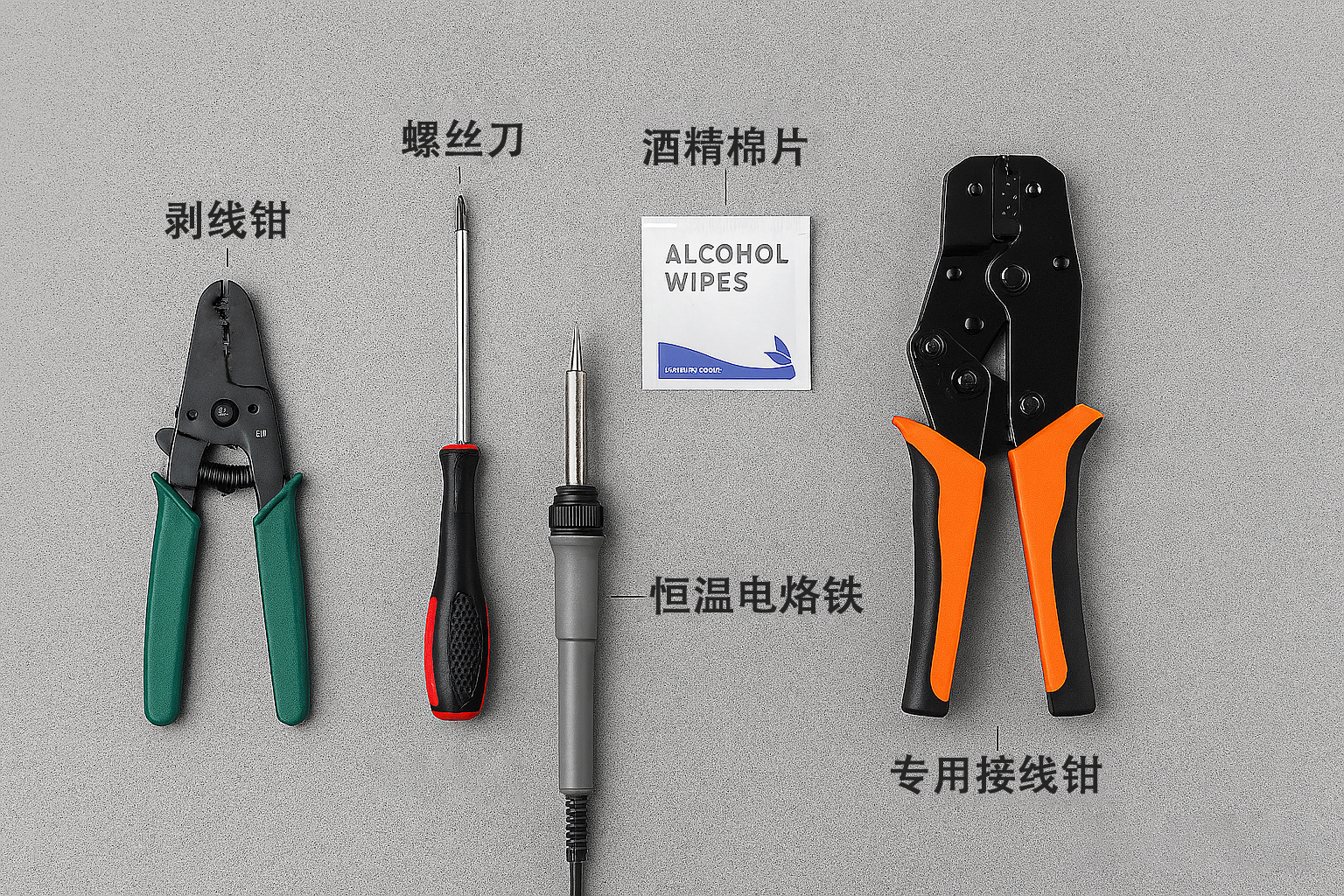

根据接线方式不同，工具选择略有差异，通用工具与专项工具如下：
M9 连接器主要有焊接式与螺丝压接式两种接线方式，操作流程差异较大，以下为分步实操指南，同时标注奥普斯康产品的安装优势。
此方式无需焊接，安装效率高，适合 AGV 设备、仓储传感器等需要快速更换的场景，奥普斯康螺丝压接式 M9 连接器采用防松设计，降低振动导致的脱落风险：
用剥线钳剥去导线外层绝缘皮，剥线长度控制在 8-10mm（奥普斯康产品手册标注最优剥线长度，避免过长导致短路或过短接触不良），剥线后用酒精棉片擦拭导线铜芯，去除氧化层；
打开 M9 连接器压线端子，将预处理后的导线铜芯完全插入端子孔，确保无铜丝外露（若有外露需修剪，防止短路），然后用螺丝刀顺时针拧紧压线螺丝，扭矩控制在 0.8-1.2N・m（奥普斯康配套螺丝刀带扭矩提示功能，避免过紧损坏端子）；
将接好线的插芯按极性标识（通常为 “+”“-” 或颜色区分）装入连接器套管，确保插芯完全卡入卡槽（奥普斯康套管设计有防误插凸起，错插时会有明显阻力）；
将套管插入连接器主体，顺时针旋转耦合环至 “咔嗒” 声，确认锁定（部分奥普斯康 M9 连接器耦合环带可视化窗口，红色为未锁定，绿色为锁定，便于检查）。
此方式连接更牢固，适合医疗设备、工业机器人等对稳定性要求高的场景，奥普斯康焊接式 M9 连接器插芯采用耐高温材质，避免焊接时变形：
同螺丝压接式步骤 1，额外需在导线铜芯上预涂少量焊锡（“上锡”），确保焊接时焊锡融合更充分；
将插芯固定在焊台上（避免手持导致温度过高烫伤），用电烙铁将焊锡丝融化在插芯接线孔与导线铜芯连接处，焊接时间控制在 3-5 秒（时间过长易损坏插芯绝缘层，奥普斯康插芯绝缘层耐温可达 200℃，提供更充足操作时间）；
焊接后自然冷却 10-15 秒，用酒精棉片擦拭焊点，去除残留焊渣（若焊点出现虚焊、气泡，需重新焊接）；
同螺丝压接式步骤 3-4，奥普斯康焊接式 M9 连接器套管内壁带防尘密封圈，组装时需确保密封圈无偏移，提升防护性能。
安装完成后需通过物理与电气检测，排除潜在问题，奥普斯康可提供专业检测建议与技术支持。
| 故障现象 | 可能原因 | 解决方案 | 奥普斯康产品优势 |
|---|---|---|---|
| 连接器无法锁定 | 耦合环未对准卡槽、套管安装偏移 | 重新对齐耦合环，检查套管是否卡入卡槽 | 套管防误插凸起设计，错插时阻力明显，减少安装失误 |
| 导通不良（电阻过大） | 导线铜芯氧化、压线螺丝未拧紧、焊点虚焊 | 用砂纸打磨铜芯、重新拧紧螺丝或补焊 | 高导电性合金插芯，减少氧化，焊点耐温性强 |
| 防水失效（IP67 款） | 密封圈偏移或损坏 | 重新安装密封圈，更换损坏的密封圈 | 配套优质硅胶密封圈，提供备用密封圈配件包 |
作为拥有 10 年连接器行业经验的厂家，奥普斯康（OCTOPUSCONN）集研发、生产、销售、服务于一体，为 M9 连接器安装与应用提供全流程支持，核心优势如下：
M9 连接器的安装需遵循 “选型 - 准备 - 安装 - 检测” 四步流程，螺丝压接式适合快速维护场景，焊接式适合高稳定性需求，安装后需通过物理与电气检测排除故障。奥普斯康作为专业连接器厂家，不仅提供高品质 M9 连接器，还配套完善的技术资料与安装支持，助力企业高效完成连接操作，减少后期维护成本。
