分不清 M12 圆形连接器公母头？看完再也不会装错接口

在工业自动化、智能制造、轨道交通等专业领域，M12圆形连接器是传感器、执行器、工业相机、工业以太网设备的核心信号与电力传输部件，是保障设备稳定运行的关键基础配件。在现场安装、设备维护、产线调试的实际工作中，大量技术人员会因混淆M12连接器公母头，造成安装失误、接口损坏、信号传输故障等问题，直接影响施工效率与设备寿命。

本文结合奥普斯康官网公开的M12系列连接器产品参数与规范，用通俗易懂的讲解方式，系统梳理公母头区分方法、快速识别技巧、标准化安装流程，帮助你一次性解决安装难题，杜绝接口装错问题。

一、核心区分：记住2个关键点，永不混淆

M12连接器公母头的区分标准统一，不受品牌、编码、安装方式影响，掌握以下核心特征，即可快速精准判断：

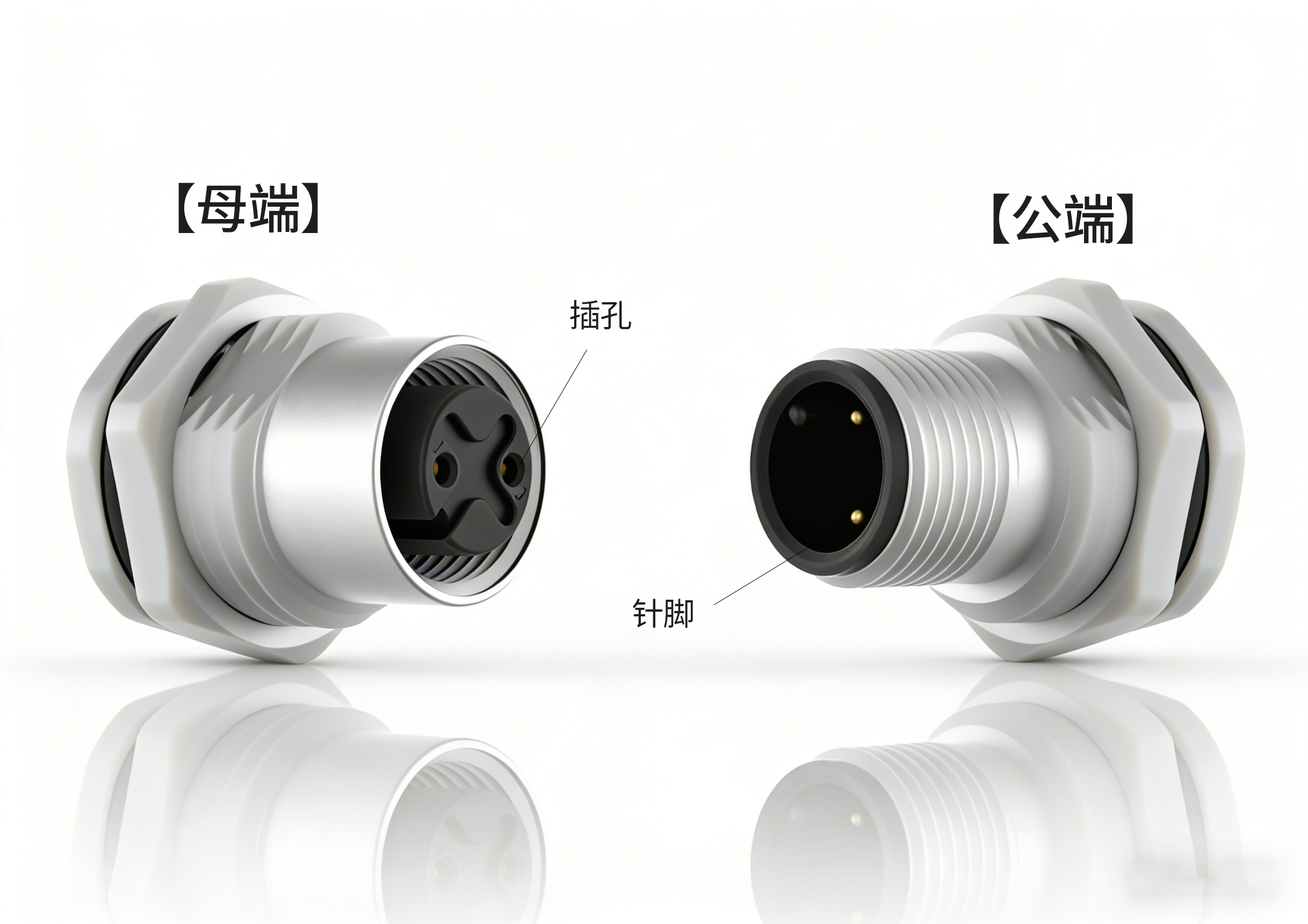

1. 直观区分：针脚=公头，插孔=母头

这是最直接、最高效的区分方式，无需核对型号，肉眼观察接触端即可辨别：

• 公头（Male/Plug）：接触端为凸起金属针脚，属于主动插入端，针脚外露结构，安装与存放时需做好防护，避免针脚弯曲、变形、氧化；
• 母头（Female/Socket）：接触端为凹陷金属插孔，属于被动承接端，插孔内藏设计，天然防护性更强，不易受外力与环境损伤。

规范提示：奥普斯康M12系列连接器严格遵循EN国际标准，公母头均采用M12×1.0标准螺纹结构， 必须公母配对使用 ，同性别连接器无法对插，强行操作会直接损坏螺纹与接触件。

2. 型号区分：看后缀标识，批量核对零失误

奥普斯康M12连接器拥有标准化型号编码规则，通过型号后缀可直接区分公母头，适合批量备货、安装前快速核对：

• 公头：型号编码包含 M 后缀（示例：MC12AM-05F2LSLNS101），M代表Male，为公头专用标识；
• 母头：型号编码包含 F 后缀（示例：MC12AF-05F2LSLNS101），F代表Female，为母头专用标识。

补充说明：奥普斯康M12公母头全系列覆盖2芯~17芯规格，可满足信号传输、数据通讯、低压供电等不同场景的使用需求，适配工业现场各类设备连接。

二、3步快速识别：适配工业现场安装场景

结合外观特征、型号标识、应用场景，三步完成精准识别，大幅提升现场施工效率，降低安装错误率：

1. 看外观：正面可见金属针脚为公头，可见插孔为母头；侧面针脚突出为公头，插孔内陷为母头；
2. 看编码：优先核对型号后缀M/F，同时确认A/B/D编码一致性，防呆结构不匹配无法完成插接；
3. 看场景：带线缆的活动端常规为公头，设备面板、控制柜的固定端常规为母头（奥普斯康面板安装插座默认采用母头设计）。

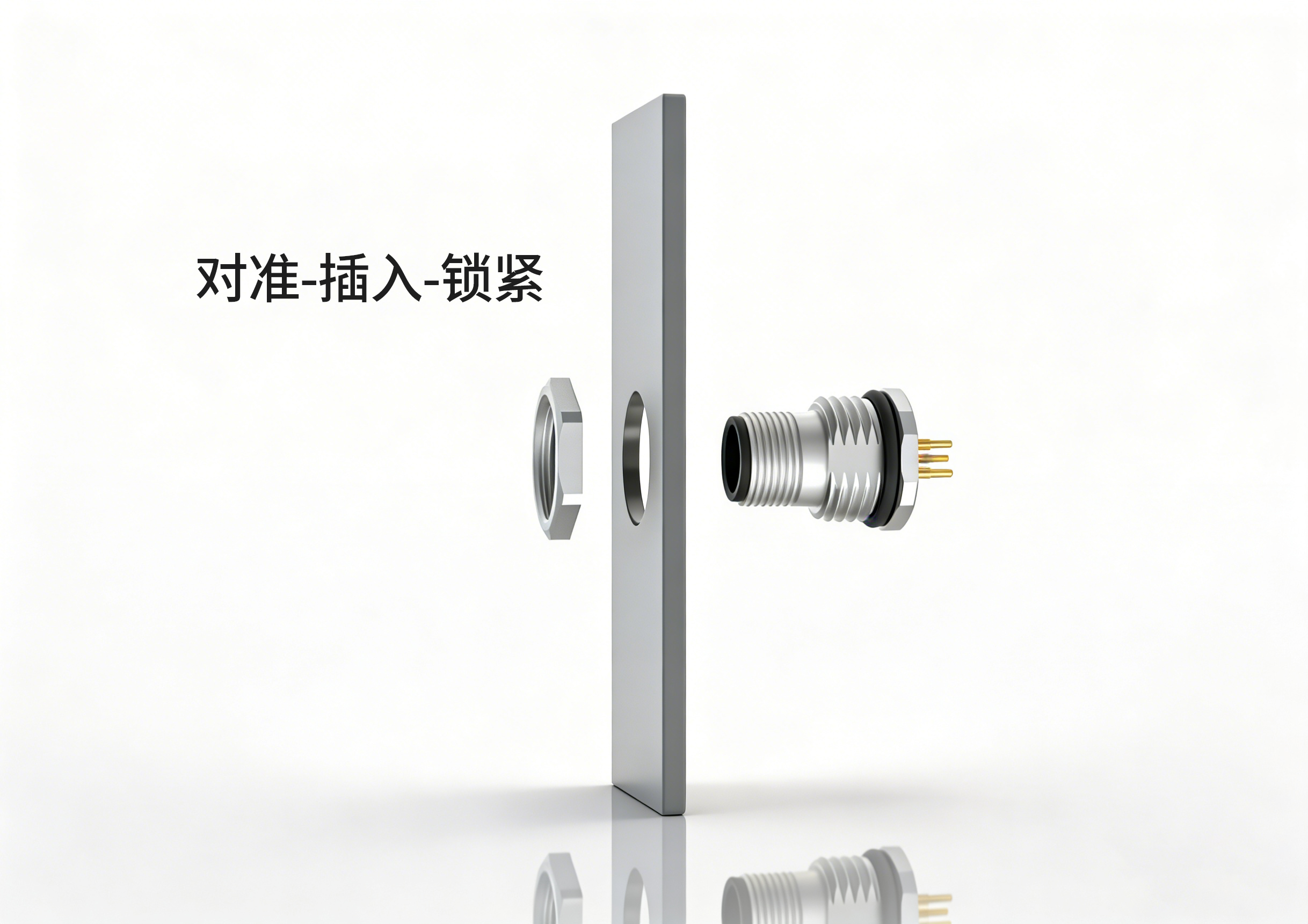

三、实操安装：5步标准化流程，避坑指南

区分公母头后，按照奥普斯康产品规范完成安装，可保证连接稳定性、防护性能与产品使用寿命，具体操作流程如下：

1. 清洁：用干燥无尘布擦拭公母头接触端面，清除灰尘、油污、金属碎屑，避免接触不良；
2. 对准：利用防呆编码结构引导，将公头针脚与母头插孔精准对齐，禁止强行对准；
3. 插入：平稳匀速推进连接器，直至听到到位卡扣声，保证针脚完全插入插孔；
4. 锁紧：顺时针旋转锁紧螺母，塑胶外壳扭矩0.6~1.2N·m，金属外壳扭矩8~12N·m；
5. 检查：轻拉线缆无松动、脱落，通电/通信号测试传输正常，安装完成。

安装常见错误与预防措施

• 同性别对插：无法插接且损坏接口，安装前必须核对型号M/F标识；
• 编码不匹配硬插：损坏防呆结构，造成接触不良，遇阻力立即停止操作；
• 锁紧力度不当：力度不足会导致松脱、防护失效，力度过大会损坏外壳，严格按照标准扭矩操作。

四、奥普斯康M12公母头核心产品特性

基于奥普斯康官网公开参数，M12系列公母头连接器专为工业恶劣环境设计，凭借高稳定性、高防护性成为工业连接首选，核心优势如下：

• 高防护等级：全系达到IP67防护标准，部分型号支持IP68，适配高温、高湿、油污、户外等复杂工业环境；
• 全规格适配：2~17芯全覆盖，提供直式、弯式、焊线式、面板安装式等多种结构，满足各类设备安装需求；
• 高性能接触件：采用镀金工艺，接触电阻≤5mΩ，绝缘电阻≥100MΩ，信号传输稳定无中断；
• 宽温域适配：工作温度范围-40℃~+85℃，密封圈采用耐油耐温材质，长期使用无老化失效问题。

五、总结与快速记忆
